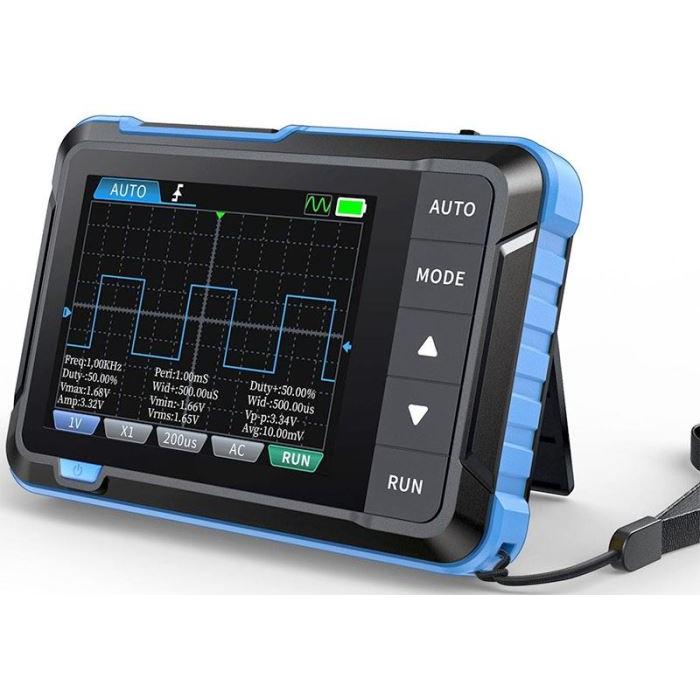

Ruční osciloskop FNIRSI DSO153 je kompaktní měřicí přístroj určený pro terénní diagnostiku a laboratorní měření. Jednokanálový osciloskop s integrovaným generátorem funkcí v jednom zařízení.
Osciloskop
- Šířka pásma: 1 MHz
- Vzorkovací frekvence: 5 MS/s
- Vertikální měřítko: 10 mV/dílek až 20 V/dílek
- Horizontální měřítko: 500 ns/dílek až 20 s/dílek
- Maximální měřitelné napětí (se sondou): 800 Vpp
- Displej: 2,8" LCD (320 × 240 px)
- Vstupní konektor: MCX (s dodaným BNC adaptérem)
Generátor funkcí
- Frekvenční rozsah: 0–10 kHz
- Rozsah amplitudy: 0,1–3,3 V
- Počet průběhů: 14 (sinusový, obdélníkový, pilovitý, poloviční, plný, krokový, anti-krokový, šum, exponenciální vzestup, exponenciální pokles, DC, multi-audio, klesavý pulz, Lorentzův)
- Vzorkovací frekvence: 5 MS/s
Napájení a fyzické parametry
- Baterie: lithium-iontová (Li-Ion), kapacita 1 000 mAh
- Výdrž na jedno nabití: až 4 hodiny
- Nabíjení: USB-C kabel (součást balení)
- Rozměry: 99 × 68,3 × 19,5 mm
- Hmotnost: 100 g

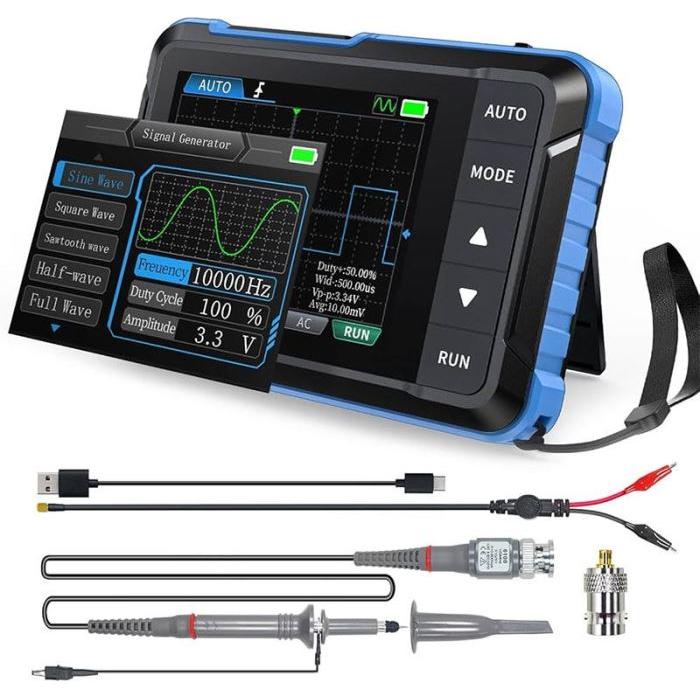

Příslušenství
- Měřicí sonda s krokosvorkou
- Nabíjecí kabel USB-C
- Přepravní šňůrka
- BNC adaptér pro MCX vstup
Využití
Osciloskop DSO153 je vhodný pro diagnostiku elektronických obvodů, testování signálů v servisu, laboratorní měření a vzdělávací účely. Kompaktní rozměry a bateriové napájení umožňují použití v terénu i bez přístupu k síťové zásuvce. Integrovaný generátor funkcí usnadňuje testování a kalibraci zařízení přímo na místě.
