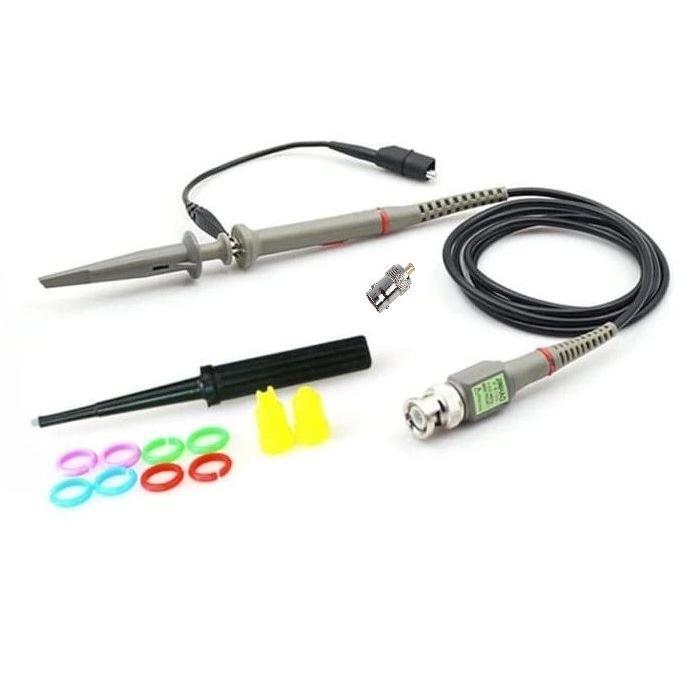

Sonda k osciloskopu P6100, 100 MHz, BNC/MCX, 120 cm

Měřicí sonda určená pro osciloskopy s konektorem BNC, vybavená redukcí BNC/MCX pro kompatibilitu s modely DSO-TC2 a DSO-T3. Sonda umožňuje přepínatelné dělení signálu (1× / 10×) a je vhodná pro měření napětí do 600 V.

Vlastnosti

• Délka kabelu: 120 cm
• Dělící poměr: 1× / 10× (přepínatelný)
• Šířka pásma: 100 MHz (doba náběhu 3,5 ns)
• Maximální vstupní napětí: 200 V (1×) / 600 V (10×)
• Vstupní odpor: 1 MΩ (1×) / 10 MΩ (10×), tolerance ±2 %
• Vstupní kapacita: 70–120 pF (1×) / 13–17 pF (10×)
• Kompenzační rozsah: 10–35 pF
• Konektor: BNC + redukce BNC/MCX
• Odnímatelný háček na hrotu sondy
• Odnímatelná krokosvorka
• Kompenzační trimr pro nastavení průběhu

Využití

Sonda slouží pro připojení k osciloskopu při měření elektrických signálů v elektronických obvodech, servisu a diagnostice. Kompatibilní s osciloskopy řady DSO-TC2 a DSO-T3. Přepínatelné dělení umožňuje měření jak malých signálů (1×), tak vyšších napětí (10×) s odpovídajícím zmenšením amplitudy na displeji.

Technické parametry

Šířka pásma

100 MHz

Vstupní odpor (1×)

1 MΩ ±2 %

Vstupní odpor (10×)

10 MΩ ±2 %

Vstupní kapacita (1×)

70–120 pF

Vstupní kapacita (10×)

13–17 pF

Maximální napětí (1×)

200 V

Maximální napětí (10×)

600 V

Pracovní teplota

–20 °C až +60 °C

Relativní vlhkost

0–90 %

Délka kabelu

120 cm
