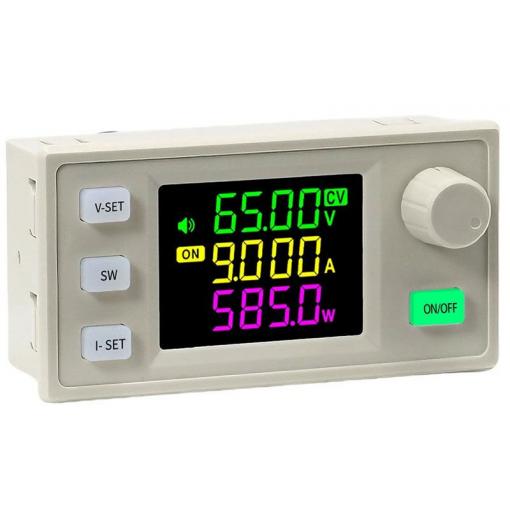

Laboratorní DC-DC měnič XY6509X, 65 V / 9 A, 585 W, s LCD displejem

Vysoce výkonný nastavitelný DC-DC snižovací měnič (buck converter) určený pro laboratorní účely, údržbu elektroniky a solární nabíjení. Modul XY6509X kombinuje přesné řízení výstupního napětí a proudu s rozsáhlou sadou ochran a podporou komunikace.

Klíčové vlastnosti

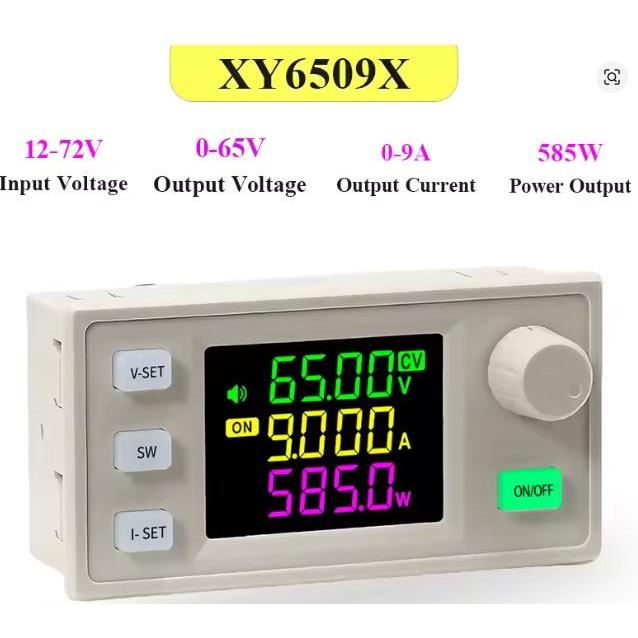

• Vstupní napětí: 12 V až 72 V DC
• Výstupní napětí: 0 V až 65 V (rozlišení 0,01 V)
• Výstupní proud: 0 A až 9 A (rozlišení 0,001 A)
• Maximální výkon: 585 W
• Účinnost konverze: přibližně 95 %
• Režimy provozu: konstantní napětí (CV) a konstantní proud (CC)
• LCD displej 38 × 29 mm (cca 1,8 palce) s velkým písmem
• Funkce MPPT pro sledování maximálního bodu výkonu (solární nabíjení)
• Sériová komunikace přes MODBUS a aktualizace firmwaru
• Šasi z nehořlavého materiálu s povrchem immersion gold na PCB

Ochrany a regulace

• Vstupní ochrana: proti přepólování a podpětí (LVP: 10–75 V)
• Výstupní ochrana: přepěťová (OVP: 0–67 V), nadproudová (OCP: 0–9,2 A), proti nadměrnému výkonu (OPP: 0–650 W)
• Provozní ochrana: tepelná (OTP: 0–110 °C), časová (OHP), ochrana kapacity (OAP) a energie (OPH)
• Přesnost: napětí ± 0,5 % + 1 digit, proud ± 0,5 % + 3 digit

Využití

Modul je vhodný pro laboratorní práce s elektronickými zařízeními, nabíjení akumulátorů z různých zdrojů, solární systémy s MPPT regulací a obecně pro aplikace vyžadující přesné a stabilní DC napětí s možností nastavení. Podpora MODBUS umožňuje integraci do automatizovaných systémů.

Technické parametry

Rozměry

79 × 43 × 50 mm (bez otočného ovladače)

Instalační otvor

71,3 × 39 mm

Hmotnost

155 g

Displej

LCD 38 × 29 mm

Komunikace

MODBUS, aktualizace firmwaru
