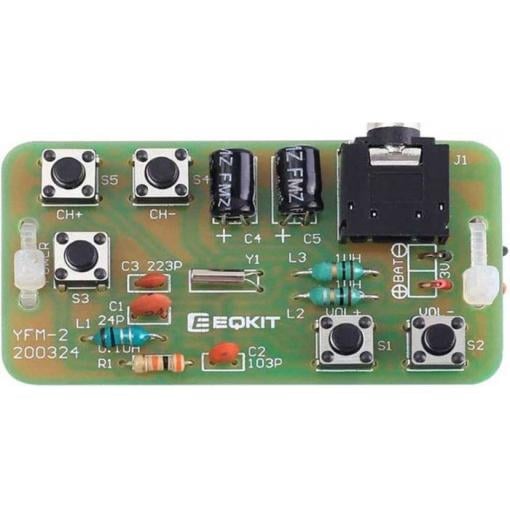

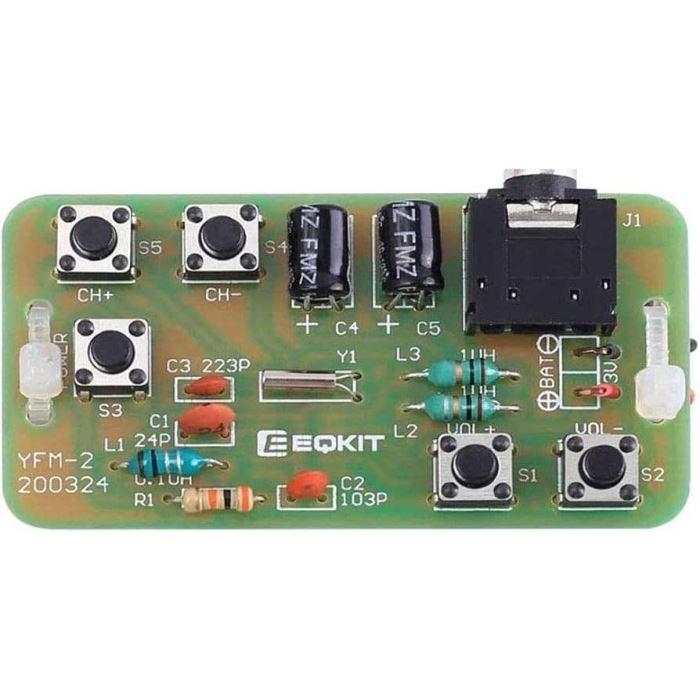

FM přijímač stereo 76–108 MHz, stavebnice EQKIT s RDA5807FP

Stavebnice jednoduchého FM přijímače se stereo výstupem na sluchátka nebo koncový zesilovač. Bez nastavovacích prvků — funguje ihned po správném osazení součástek.

Vlastnosti

• Frekvenční rozsah: 76–108 MHz (FM pásmo)
• Stereo výstup: 2 × 32 Ω (jack 3,5 mm)
• Napájení: 3 V DC (bateriové)
• Odběr proudu: cca 20 mA
• Integrovaný obvod: RDA5807FP (SOP-16, SMD)
• Rozměry: 57 × 32 × 20 mm

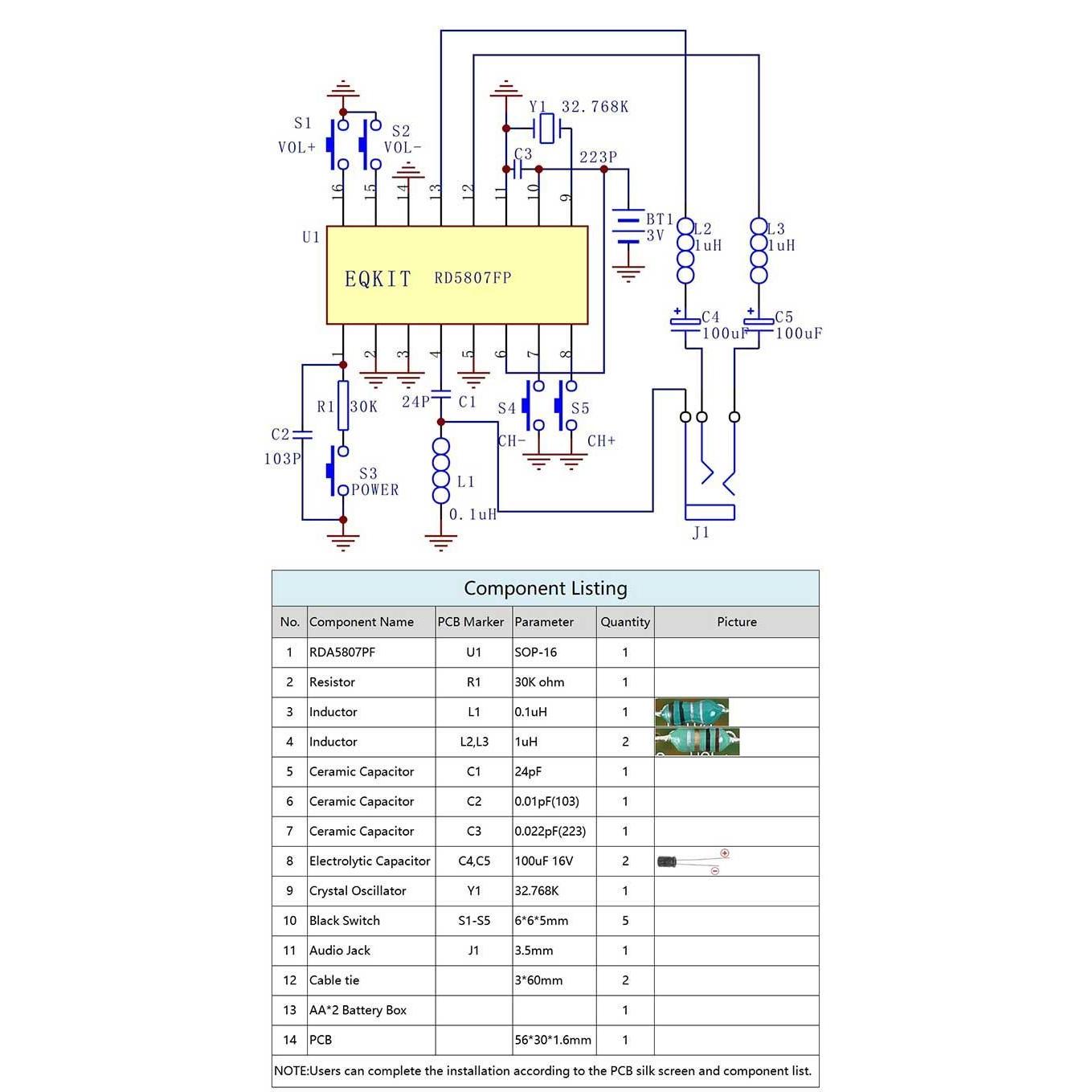

Ovládání a funkce

• Tlačítko S3 (Power): zapnutí/vypnutí
• Tlačítka S4, S5 (CH+, CH−): vyhledávání stanic
• Tlačítka S1, S2 (VOL+, VOL−): regulace hlasitosti
• Anténa: připojený kábel ke sluchátkům (společný přívod) nebo externí anténa (cca 75 cm)

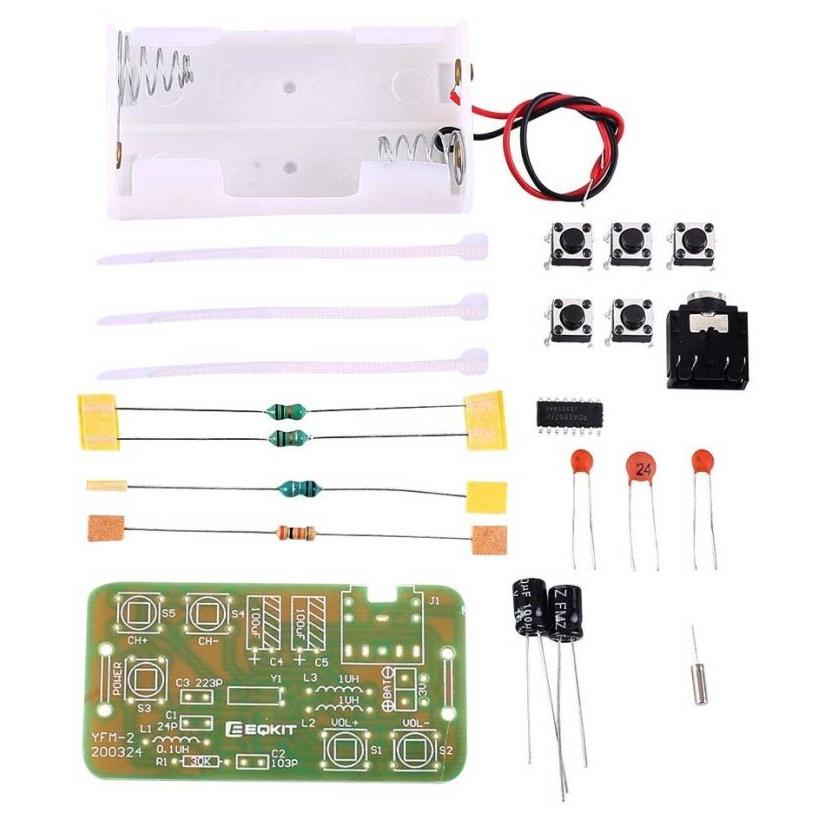

Postup osazení

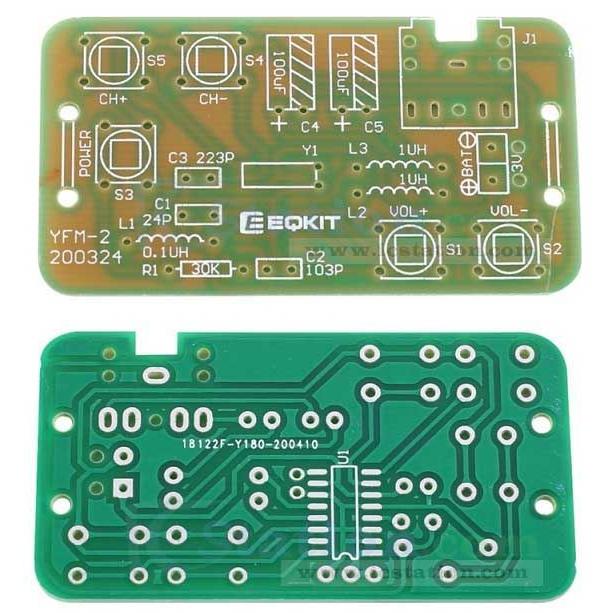

1. Osaďte SMD obvod RDA5807FP na pozici U1 — orientujte tečku podle značky na plošném spoji. Pájejte opatrně, každý vývod max. 1 sekunda, aby se obvod nepřehřál.
2. Osaďte pasivní součástky (rezistory, kondenzátory). Dbejte na polaritu elektrolytických kondenzátorů.
3. Osaďte zdířku jack 3,5 mm stereo na pozici J1.
4. Připojte kábel držáku baterie a upevněte jej stahovacími pásky.
5. Otestujte funkčnost — přijímač by měl fungovat bez dalšího nastavení.

Využití

Stavebnice je určena pro začátečníky a nadšence elektroniky, kteří si chtějí vyrobit jednoduché FM rádio. Vhodná pro vzdělávací účely, experimentování a jako základ pro další úpravy či rozšíření. Výstup lze připojit na sluchátka nebo na vstup zesilovače.
