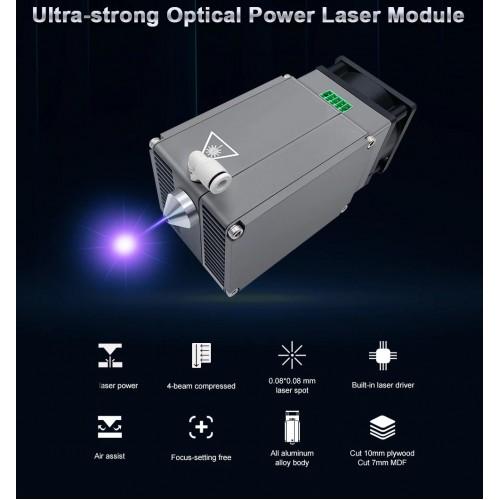

ULTRA silný 100W laser gravírovací/řezací modul je určen pro ovládání přes USB a PC/Notebook k osazení na gravírovací stroj. Odběr je až 5A při 24V a proto důrazně doporučujeme dimenzovat napájecí zdroj který je součástí a i tloušťku kabelážek LASERU . Přenosná laserová gravírka/řezačka s pracovní plochou je šikovným pomocníkem při gravírování a řezání lehkých materiálů jako je papír, karton, plast, kůže, rohovina, bambus, balza, překližka, nerez, hliník a pod. Ovládání u gravírek probíhá povětšinou přes SW který je pro technicky zdatné opravdu jednoduchý . Zařízení je po kompletaci a osazení do gravírky připraveno k použití, není potřeba žádných složitých kalibrací, programování.
Vylepšená výkonnost laseru s kompresí ze 4ks LASER LED DIOD (100 000mW) Vás překvapí ultra extrémním výkonem.
Unikátní automatické polohování CNC a sílu LASER gravírování zajistí přesné umístění/vygravírování obrazu. Obsahuje také pomocný ventilátor na bezproblémové gravírování, pro lepší odvod tepla a případně drobného kouře během gravírování a zabudovaný tryska AIR asist. Doporučujeme provozovat s ochranným panelem na laser, který chrání oči před poškozením laserovým paprskem, příkon LASERu je 100W!!!
ZBOŽÍ určeno k odborné montáži a používání odborníkem.
Pro nejlepší výsledky, ostré hrany s minimem zuhelnatění materiálu v řezech a precizní kvalitu doporučujeme s CO2 ochrannou atmosférou, kterou připojíte na tlakovou láhev CO2. Pro provoz doporučujeme nastavit tlak v obdobně jako při vaření kovů - tzv. "dýchání" do místa s LASER paprskem. Nasměrovat vhodně trysku co nejblíže LASER paprsku a zafixovat k hlavici.
Specifikace model：100W
-
Heatsink Material：Aircraft Aluminum + Brass Shell
-
Luminous Color：Blue
-
Cooling Mode：Temperature sensor intelligent control+cooling fan
-
Adapter Plug：5.5 2.1 port
-
Can Engrave：MDF/Balsa/Paper/Wood/Fabric/Plastic/Leather/Plywood/Foam Paper/Anodized Aluminum /Stainless Steel
-
Module Input：100W
-
Optical power output：20W (compressed, 4x diode), INPUT max. 100W
-
Wavelength：450nm
-
Beam Shape：Dot (Fixed Focus)
-
Working Voltage：DC 24V
-
TTL&PWM Modulation：YES, Compatible with Both TTL & PWM Modulation
-
Input Voltage：DC24V 5A
-
PWM/TTL Input：DC 0-5V
-
Input Interface：PH2.0-4Pin (+,-, PWM/TTL, Temperature), 3Pin (+,-, PWM/TTL) , 2Pin+2Pin (+,-) + (PWM/TTL,-)
-
Drive Mode：External ACC
-
Safe temperature range：<60 ℃
-
Module weight：202g ( The lighter the weight, the smaller the move inertia, the better the performance )
-
Life Time：1000-2000 hours maximal output, TOTAL max 10-20 000hours
Packing List:
Obecné informace k příkonu LASER gravírovaček
- 1,6-5,5 W tyto základní laserové paprsky jsou lepší pro gravírování a řezání tenkých materiálů, jako je 1–2 mm překližka nebo balzové dřevo, Gravírovat mohou dřevo, plast, překližku, sklo apod. Pokud chcete řezat silnější dřevo nebo kůži, zvolte větší výkon
- 15W umí řezat překližku o tloušťce 3 mm - 4 mm při opakovaném řezání na menší ploše. Při řezné délce nad 40 cm doporučujeme tloušťku dřeva do 2 mm . Může gravírovat a řezat pěnový papír, papír, bambusové dřevo, překližku, textil, filc, nerez, pozink, barvený pozink, hliník, sklo a další
- 20W zvládne řezat na menší vzdálenosti do 20cm, 5-6mm tlustou překližku (případně opakovaný řez). Pokud řezná délka nad 40cm doporučujeme tloušťku menší než 3mm. Může gravírovat a řezat pěnový papír, papír, bambusové dřevo, textil, filc, nerez, pozink, barvený pozink, hliník, sklo a další
- 30W zvládne řezat běžně až 5-6mm tlustou překližku, tenký plech (případně opakovaný řez). Může gravírovat a řezat pěnový papír, papír, bambusové dřevo, textil, filc, nerez, pozink, barvený pozink, hliník, sklo a další
Široké použití:
- Dřevo
- Papír
- Kůže
- Guma
- Plast
- Bambus
- Tištěné spoje
- NEREZ
- HLINÍK
Laser lze použít na tyto materiály:
- Kov
- Sklo
- Keramika
- Kámen
- Akryl
- Hliník
- Nerez
- Plexisklo
- Pozinkovaný plech
- Barvený plech
Ukázkové video z provozu 100W LASERU ZDE
Poznámky k uvedení do provozu/ Upozornění
1. Nesviťte laserovou hlavicí/modulem přímo do očí člověka nebo zvířat.
2. Během gravírování by se neměl přístroj vypínat nebo zastavovat, jinak by mohlo dojít k poškození.
3. Nevhodné pro děti do 15-ti let.
4. Software, uživatelská příručka a některé obrázky jsou na příloženém disku USB jsou pro vaše použití.
5. Barva řezby je určena použitým materiálem, obvykle černá/odstíny šedi.
7. Tento laserový gravírovací stroj je vhodný pouze pro domácí použití, kutily a občasné použití v komerční oblasti, ne pro průmyslové aplikace. Funkčnost zboží je vždy před odesláním otestována, tedy se nestane, že bychom Vám dodali neprověřený a nefunkční stroj.
8. Jedná se o funkční modul k instalaci. Za bezpečnost provozu laserového zařízení ručí ten kdo zařízení odborně obsluhuje. Určeno k odborné instalaci komerční specializovanou firmou. Neručíme za žádné škody ani úrazy na zdraví spojené s nesprávnou instalací, obsluhou, použitím a dalším. Jedná se o modul/technologii k instalaci a doplnění komponentů pro případný provoz dle aktuálně platných bezpečnostních podmínek.
Specifikace:
- Výrobce: ZONEWAY
- Barvakonstrukce: šedá
- Typ konektoru: EU
- Materiál: ABS plast/hliníková konstrukce
- Vstupní napětí: AC100 ~ 240V
- Výstup napájecí napětí: 24V / 5A
- Typ laseru: třída 4, 100W,
- životnost LASER modulu uvádí výrobce až max. 5000hodin, bežná životnost max cca 2000-3000hodin v závislosti na využívaném výkonu a prostředí
- Laserová vlnová délka: 450nm
- Hloubka gravírování: 0-100% (0 ~ 100 SW plynule nastavitelná)
- Laser může být nahrazen: ANO
- Řídící jednotka: Makerbase MKS DLC V2.0 (open source)
- Prodej od 18-ti let.
Bezpečnostní upozornění
- Pozor! Jedná se o výkonné laserové zařízení bezpečnostní třídy 4, které může způsobit vážné a trvalé poškození nebo úplnou ztrátu zraku, popálení a jiné úrazy, případně také smrt.
- S tímto zařízením nesmí pracovat děti bez dozoru odpovědné dospělé osoby. Při pobytu v místě aktivního zařízení vždy používejte ochranné brýle pro daný typ laseru.
- I odražený paprsek na vzdálenost několika metrů může způsobit trvalou slepotu!
- Nikdy se nedívejte do laseru, a to ani s ochrannými brýlemi. Poškození zraku přímým pohledem do laseru ochranné brýle nezabrání.
- Zařízení nikdy nenechávejte pracovat bez dozoru a po ukončení práce zařízení vypněte hlavním vypínačem, případně jej odpojte od zdroje napájení.
- Laserový paprsek i jeho odraz může způsobit vznícení některých materiálu a hrozí vznik požáru a popálení. Při provozu zařízení může docházet ke generování kouře a zplodin z opracovávaného materiálu, proto vždy pracujte v dobře větraném prostoru. Ujistěte se také, že nemůže dojít ke spuštění požárního poplachu nebo hasícího systému.
- Laser nikdy nepoužívejte jako ukazovátko, nesviťte na osoby, zvířata, automobily ani letadla. Hrozí vážná zranění, těžké nehody a smrt. Takovýto čin i ve stadiu pokusu je považován za trestný čin obecného ohrožení nebo terorismu a může být potrestán odnětím svobody od jednoho roku až po výjimečný trest.
