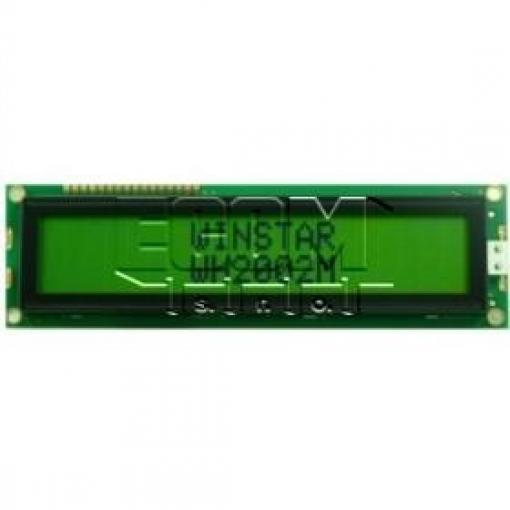

Znakový LCD displej WH2002M-TTI-ET#, 2×20 znaků, FSTN, bílá LED

Znakový LCD displej (také označovaný jako textový LCD modul) s maticí 2 řádky × 20 znaků. Modul je vybaven bílou světelnou diodou (LED) pro podsvícení a je určen pro zobrazování textu a jednoduchých symbolů v průmyslových a komerčních aplikacích.

Vlastnosti

• Počet řádků × znaků: 2 × 20
• Typ displeje: FSTN (Film Super Twisted Nematic) s transmisivním režimem
• Podsvícení: bílá LED
• Rozměry znaku: 4,84 × 9,22 mm
• Rozměry modulu: 146 × 43 × 13,7 mm
• Teplotní rozsah: -20 °C až +70 °C
• Pouzdro: plastové, standardní DIP-14 nebo DIP-16 (dle varianty)
• Certifikace: RoHS

Využití

Modul se používá v průmyslových ovladačích, měřicích přístrojích, laboratorní technice, průmyslové automatizaci a dalších zařízeních vyžadujících jednoduchou textovou indikaci. Typicky se připojuje přes paralelní rozhraní (4bitový nebo 8bitový režim) k mikrokontrolérům (Arduino, PIC, AVR, STM32) nebo průmyslovým řídícím systémům.

Technické parametry

Model

WH2002M-TTI-ET#

Výrobce

WIS

Typ

FSTN transmisivní s bílým LED podsvícením

Rozlišení

2 řádky × 20 znaků

Rozměr modulu

146 × 43 × 13,7 mm

Teplotní rozsah

-20 °C až +70 °C

Norma

RoHS
