Kód: c_197813
S vysokým rozlišením 12 bitů Single-turn a 12 Bit +18 Bit multi turn WDGA je ideální pro aplikace, ve kterých je kromě mechanickou odolností na vysoké přesnosti měření. Poskytuje rozhraní pro vyhodnocení do úplného pozici hodnota, sestávající z kombinaci Single-turn poloha s příslušným multi turn pozici díky počet otáček. Navzdory enormnímu rozlišení přichází bezúdržbové otočných bez převodovky a záložní baterie. To zaručuje vysokou životností mechaniky a šetří životní prostředí. S své extrémně vysoké skladovací zátěže až 220 N radiální a 120 N axiální funguje let spolehlivě a přesně.
Velmi hodnota otočných WDGA jsou vybaveny dvěma barevnými LED (červená/zelená). Díky Diferencované detekce barev a
Různých blikajících frekvencích jsou LED důležité Statussignalisierungen přímo odečítat. Tak je např. integraci absolutní hodnoty otočných WDGA do stávající CAN bus-topologie rychle a jednoduše.
Funkční princip EnDra®:
Pro počet otáček a směr otáčení do otočných WDGA potřebují žádný mechanický převodovka. Místo toho jsou otáček s drát (EnDra). Přístroj je vybaven permanentní magnet kumuliert v drát tolik energie, že na definovaný pozici informace "otáčka" a "otáčení" na vyhodnocovací elektronika. Externí Energiezufuhr, např. na baterie je již není nutné. Tím pracuje patentovaný systém absolutně ho.
Tento text byl přeložen strojově.
Parametry
Množství: 1 ks
Ø příruby: 58 mm
Max. počet pulzů za otáčku: 4096
Počet otáček: 8000
Krytí: IP67
Materiál pouzdra: železo poniklované
Připojení (senzory): M12, 5pólové
Urovnání (kontakty): axiální
Rozhraní (součástky): CANopen®
Materiál (příruba): hliník
Materiál (hřídel): nerezivějící ocel
Provedení (senzory): absolutní · Multiturn
Vlastnosti senzoru: plášť s magnetickým stíněním · hřídel nemagnetický
Typ hřídele: plná hřídel

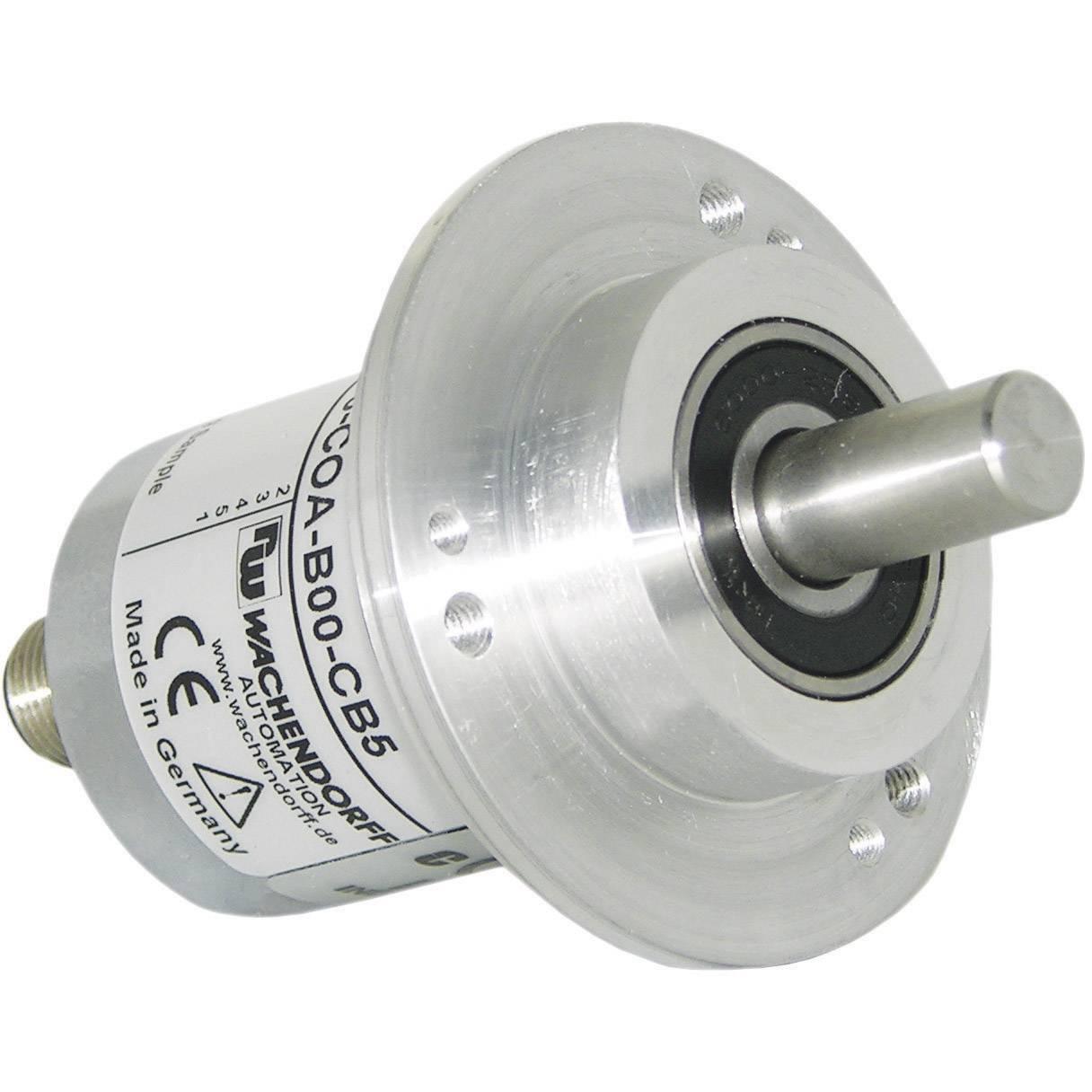

Typ (výrobce): WDGA-58B-10-1218-CO-A-B-0-0-CB5
Přesnost: 0.35 °
Průměr hřídele: 10 mm
Provozní napětí: 12 V/DC · 24 V/DC
Teplota (max.): +80 °C
Teplota (min.): -40 °C
Kategorie produktu: rotační snímač
Výhody
Nestéknou se a nevyžaduje údržbu
Single-/multiturn (max. 14 bit / 40 bit) Technologie budoucnosti s 32 bitovým procesorem 2-barevná LED pro zobrazení provozního stavu a chybového hlášení
Axial. Zatížení ložisek až 220 N, radiální, 120 N.
EAN: 4016138643213
