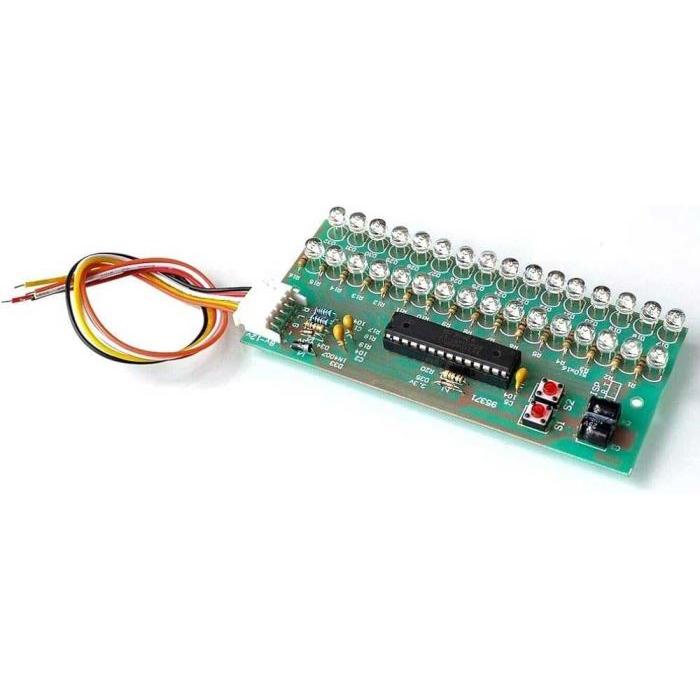

VU metr 2×16 LED h_m480b, 8–12 V DC

Indikátor vybuzení se dvěma řadami po 16 světelných diodách (LED) pro vizualizaci úrovně audio signálu. Modul je určen pro připojení k audio zdrojům a zobrazuje intenzitu signálu v reálném čase.

Vlastnosti

• Dvě řady po 16 LED diodách pro zobrazení levého a pravého kanálu
• Vstupní rozsah signálu: 300 mV až 5 V
• Napájení: 8 až 12 V DC
• Maximální proud: cca 70 mA

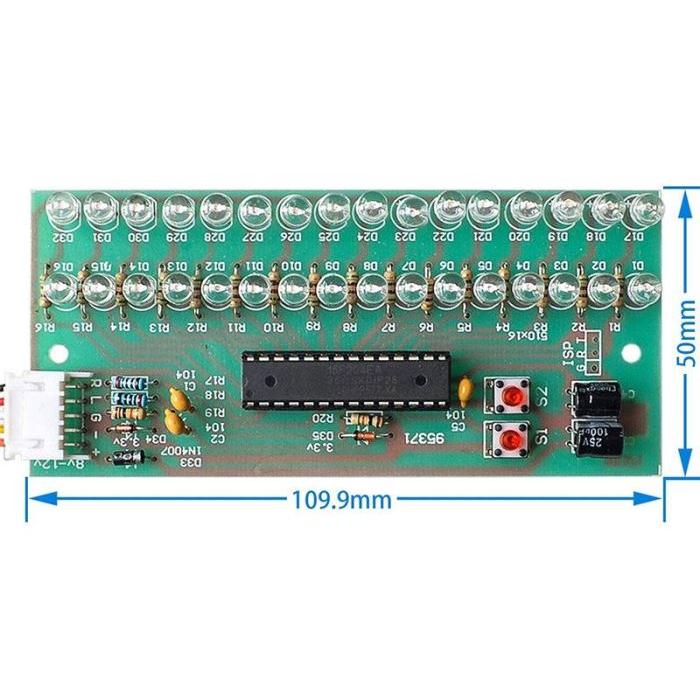

• Rozměry: 50 × 110 mm
• Dvě ovládací tlačítka (S1, S2) pro nastavení a konfiguraci

Ovládání a funkce

• **S1 (krátké stisknutí)**: Cykluje počet vstupních signálů a upravuje intenzitu
• **S1 (dlouhé stisknutí)**: Vstup do režimu nastavení jasu, zvyšování intenzity LED
• **S2 (krátké stisknutí)**: Výběr vzoru zobrazení
• **S2 (dlouhé stisknutí)**: Přechod do/z režimu nastavení jasu, snižování intenzity LED

Modul disponuje dvěma tlačítky pro řízení:
Nastavení se automaticky ukládá a modul se vrací do normálního režimu.

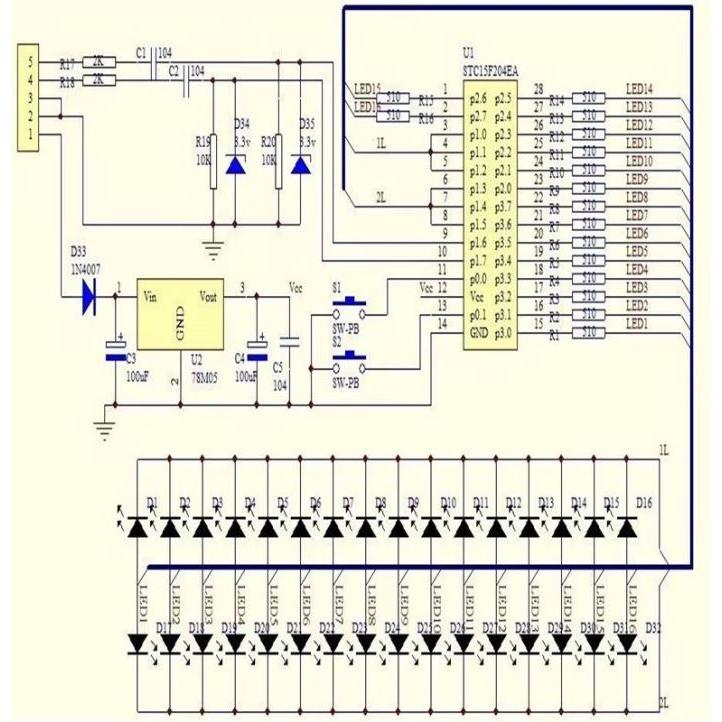

Připojení a použití

Audio signál se připojuje přes tři vodiče: pravý kanál (R), levý kanál (L) a signální zem (G). Modul je vhodný pro připojení k audio zdrojům s výstupem v rozsahu 300 mV až 5 V — například audio zesilovače, hudební přehrávače nebo audio interface. Doporučuje se používat signály nižší intenzity; příliš silný výstupní signál může poškodit obvod.

Bezpečnostní upozornění

• Používejte pouze stejnosměrné napájení (DC 8–12 V), nikoli střídavý proud
• Nepřipojujte k vysokému napětí
• Nepoužívejte příliš silné audio signály — hrozí poškození elektroniky
• Správné připojení: RLG (pravý kanál, levý kanál, zem)
