Kód: c_3088970
Měření indukce (L), kapacity (C) a odporu (R)
Díky své kompaktní konstrukci VOLTCRAFT LCR-500 je vhodný nejen pro testování součástek na pracovišti, ale i pro servisní a údržbářské práce, zajišťuje tento příruční měřicí přístroj rychle a spolehlivě přesné výsledky.
Variabilní parametry a přesné výsledky měření
Pro všechna měření je k dispozici volitelně 3 nebo 5 konektorů. V závislosti na požadavku lze vybrat deset testovacích frekvencí mezi 100 Hz a 100 kHz, jakož i různé primární (C/L/R/z) a sekundární parametry (D/Q/X/theta/ESR). Také lze nastavit frekvenci měření: 1, 2 nebo 4 krát za sekundu. Všechna měření lze provádět manuálně i automaticky. Pro získání přesných výsledků měření lze provést kalibraci v otevřeném i krátko uzavřeném obvodu.
Konkrétní vyhodnocení

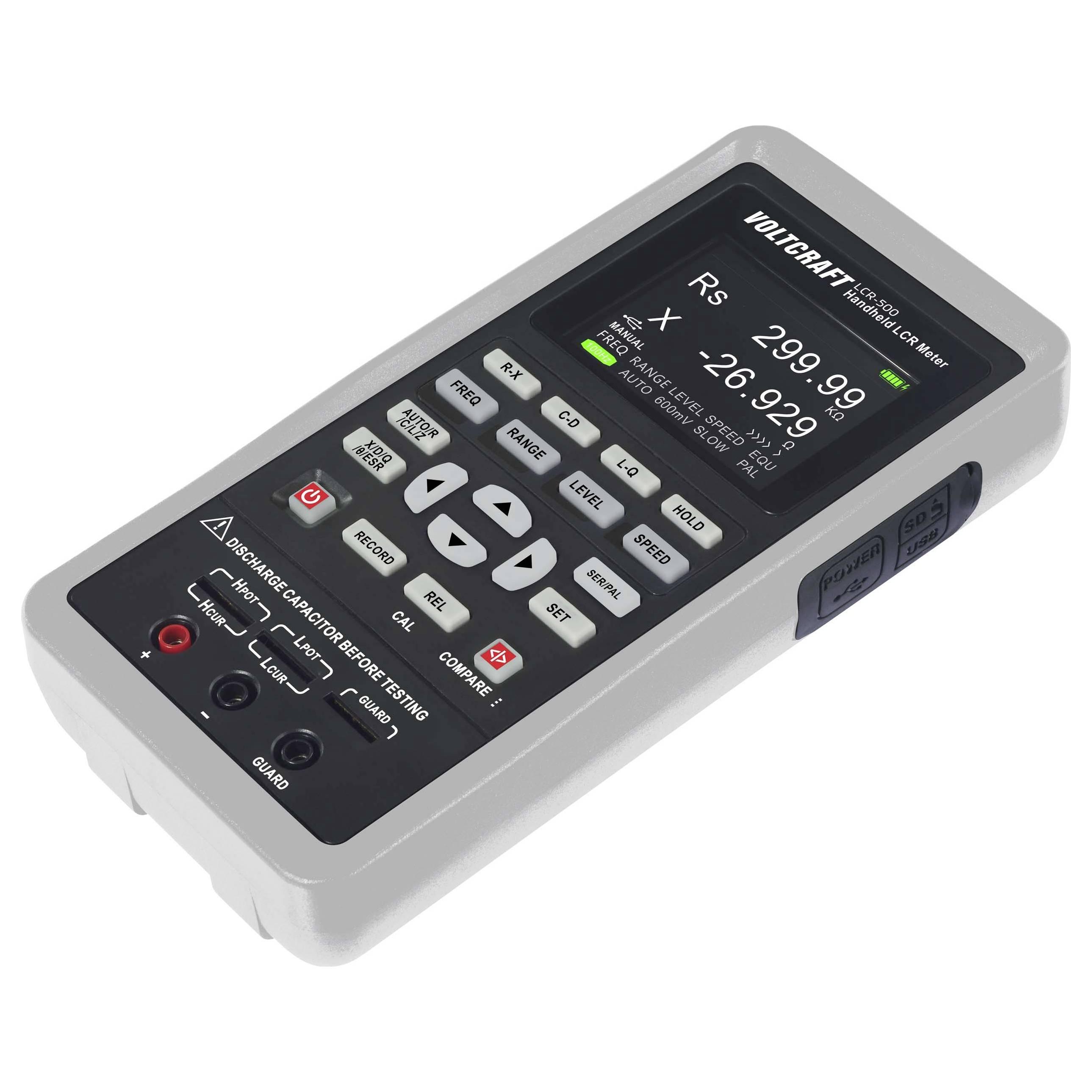

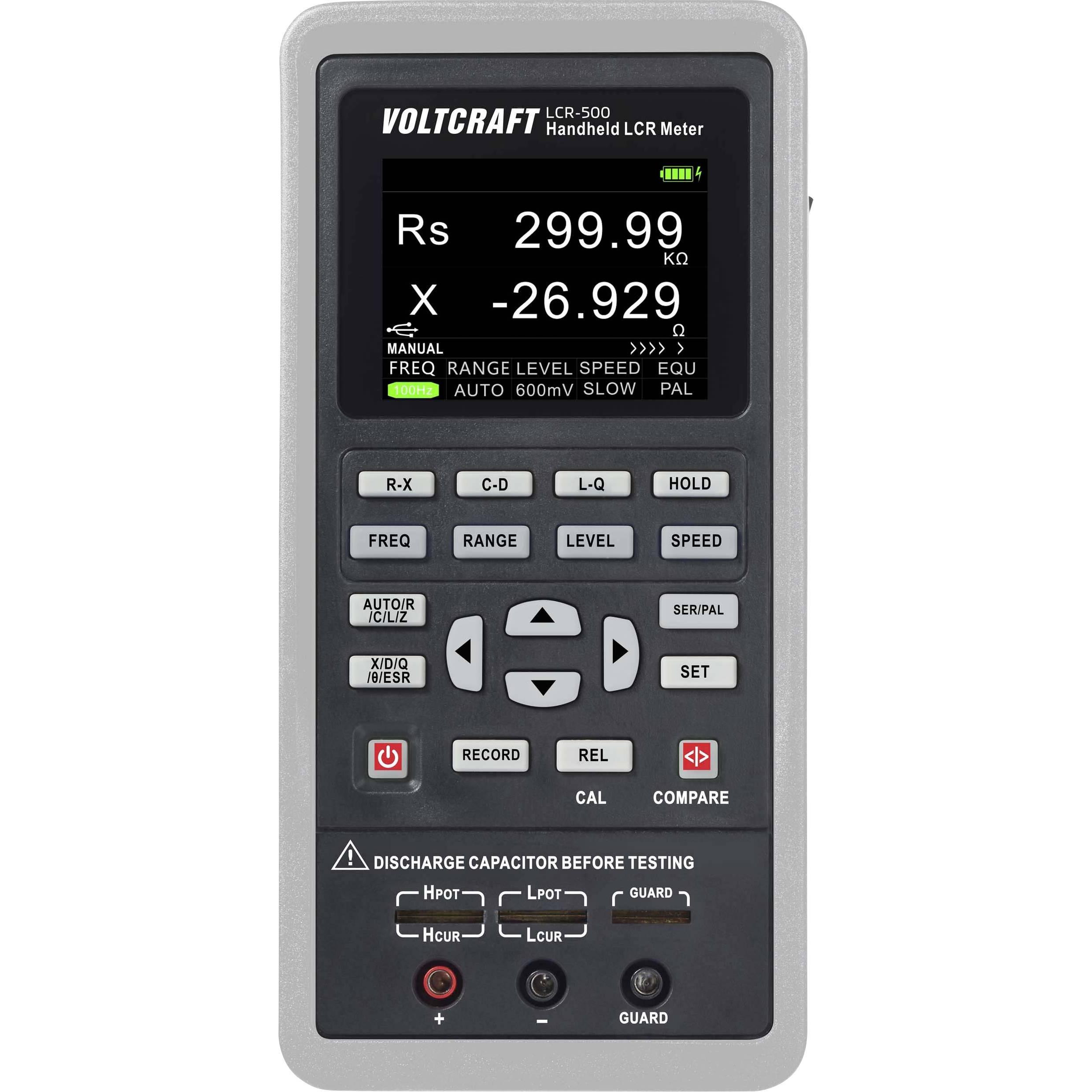

VOLTCRAFT LCR-500 zjistí hodnoty s přesností 0,25 % při měření odporu a 0,4 % při měření kapacity. 2,8" barevný LCD displej TFT zobrazuje výsledky měření s rozlišením 40.000 digitů. Pomocí USB rozhraní lze všechna měření, výsledky a analýzy zobrazit i na PC.
Praktický průvodce

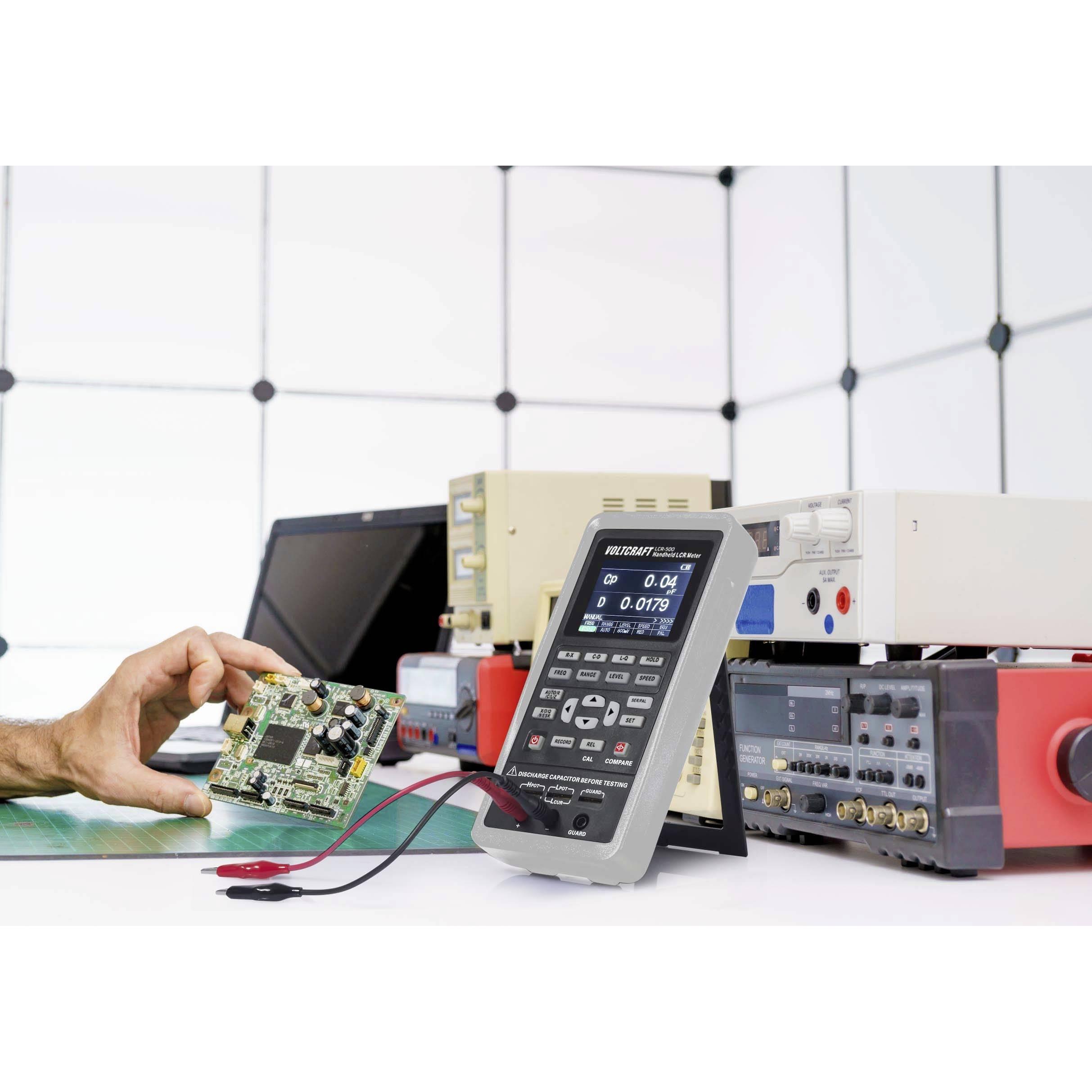

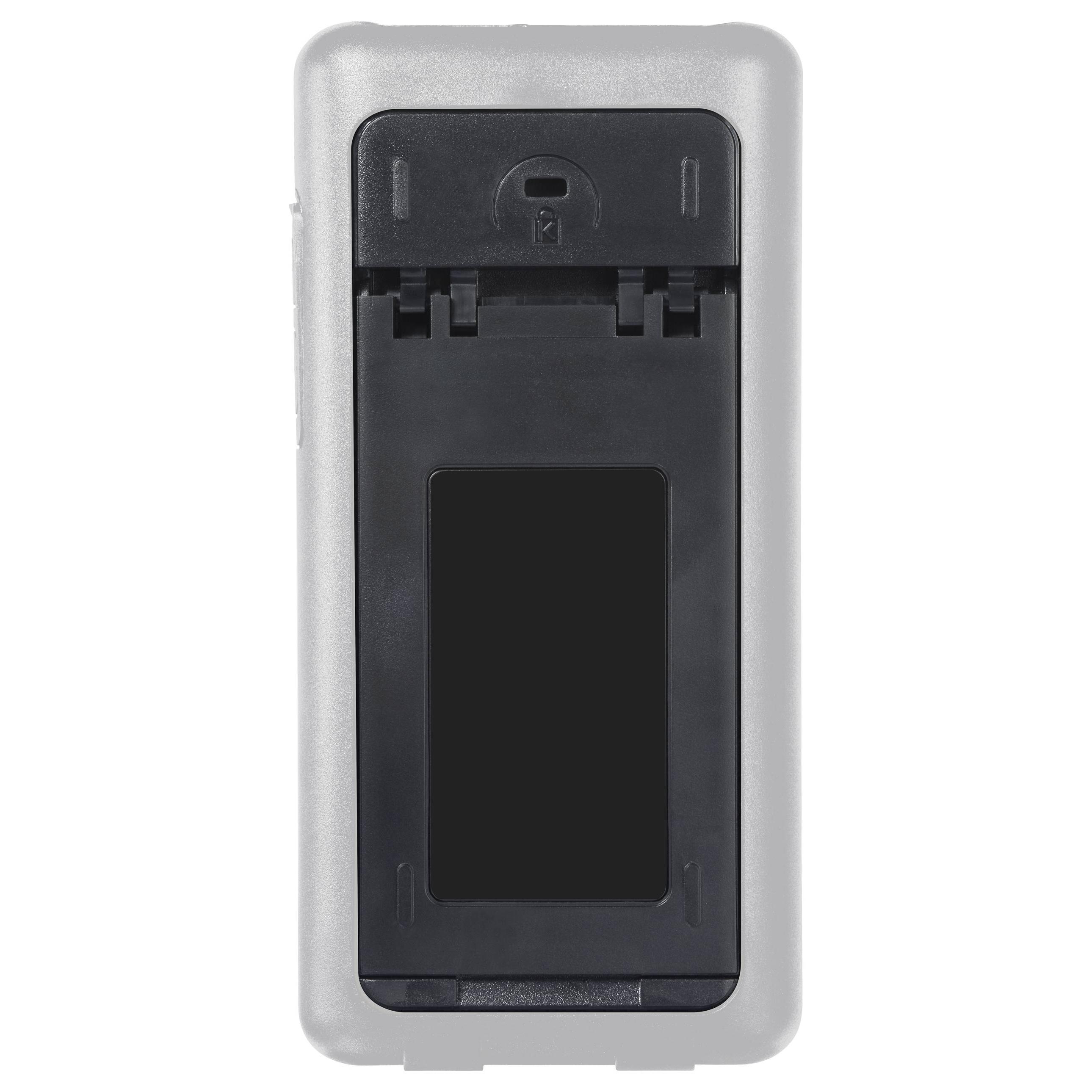

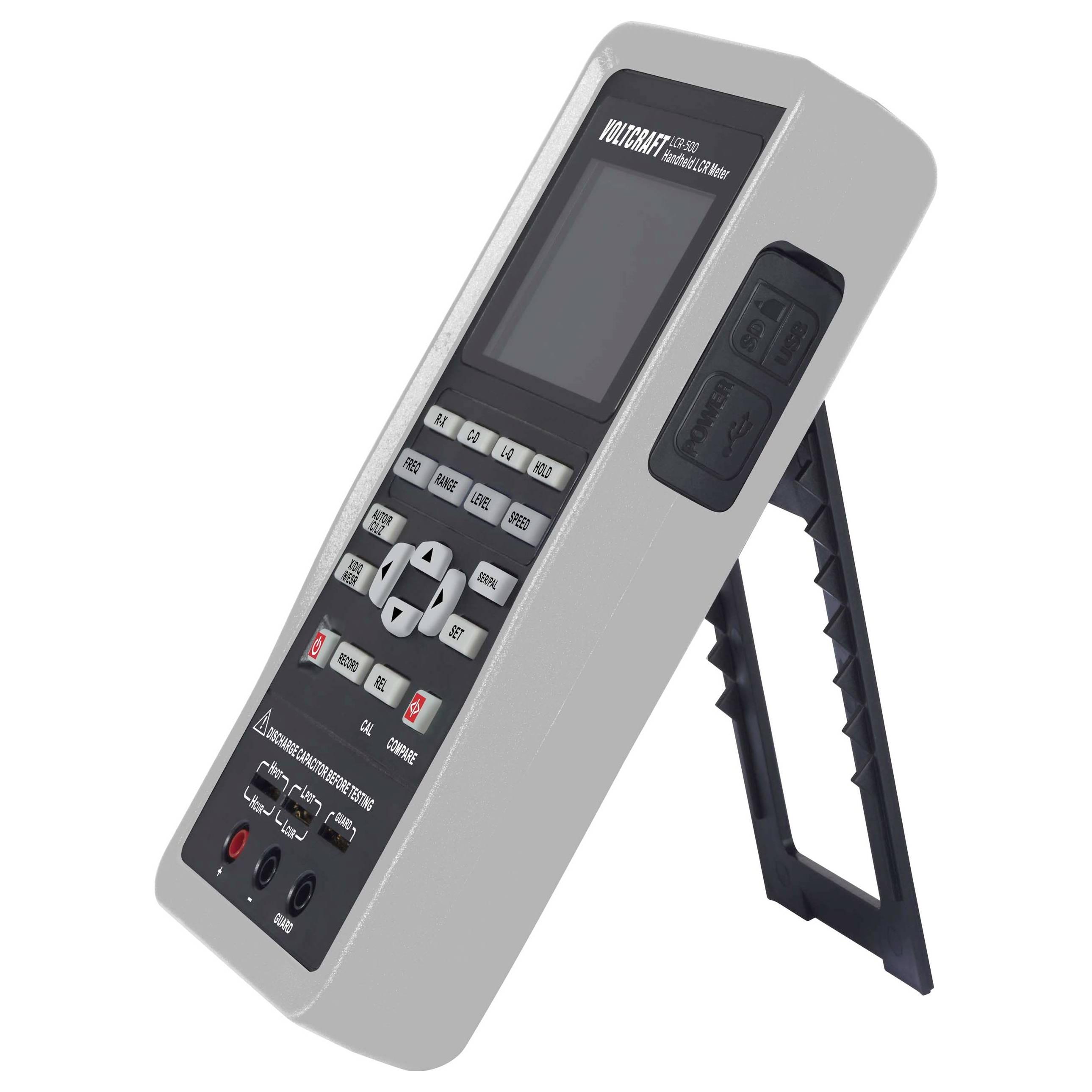

Ať už na dílenském stole nebo v elektrickém rozvaděči: Díky praktickému stojánku můžete VOLTCRAFT LCR-500 umístit kamkoli. Velká svoboda pohybu nabízí integrovaný držák na opasek, v němž je měřicí přístroj pevně chráněn proti otřesu a nárazu.
Součástí dodávky je příslušenství
Kromě LCR měřicího přístroje se nachází datový kabel typu C, síťový adaptér AC, pár zkušebních kabelů s banánky a krokosvorkou, zkratová deska a návod k obsluze v sadě pro dodání.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 40 x 98 x 199 mm
Vnější výška: 199 mm
Vnější délka: 40 mm
Vnější šířka: 98 mm

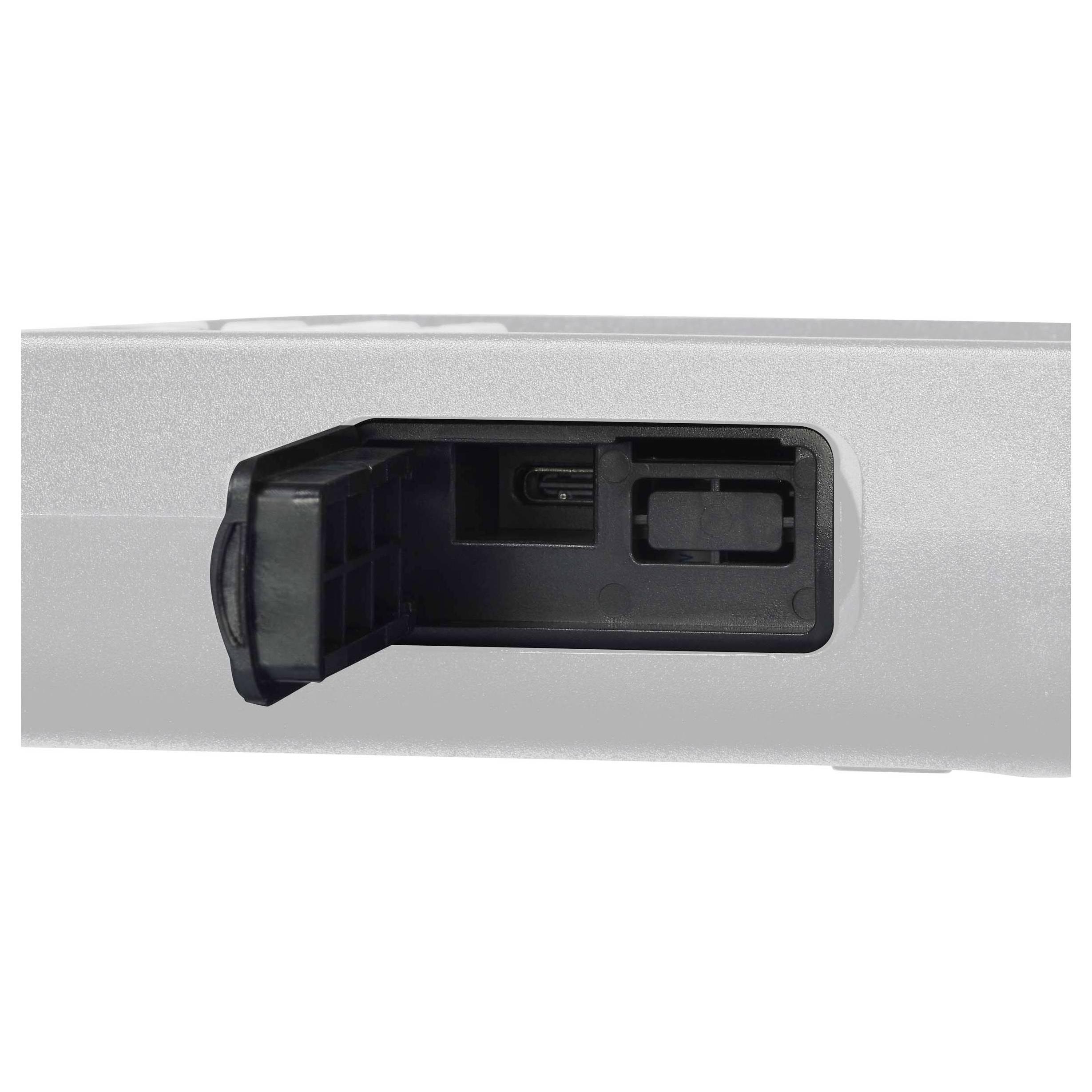

Rozhraní: 1x USB 2.0
Kalibrováno dle: bez certifikátu
Displej (digitální / mechanický): digitální
Rozhraní (součástky): krokosvorka
Kategorie měření: CAT I
Vlastnosti multimetrů: datalogger
Typ (výrobce): LCR-500
Rozsah měření kapacity: 0 - 20 mF
Základní přesnost (±): 0.25 %
Displej (counts): 40000
Rozsah měření indukce: 0 - 2000 H
Frekvence měření: 100 Hz - 100 kHz
Rozsah měření odporu: 0 - 20 MΩ
Hmotnost: 600 g
Typ obalu: Obal neobsahující plasty
Kategorie produktu: digitální LCR měřič

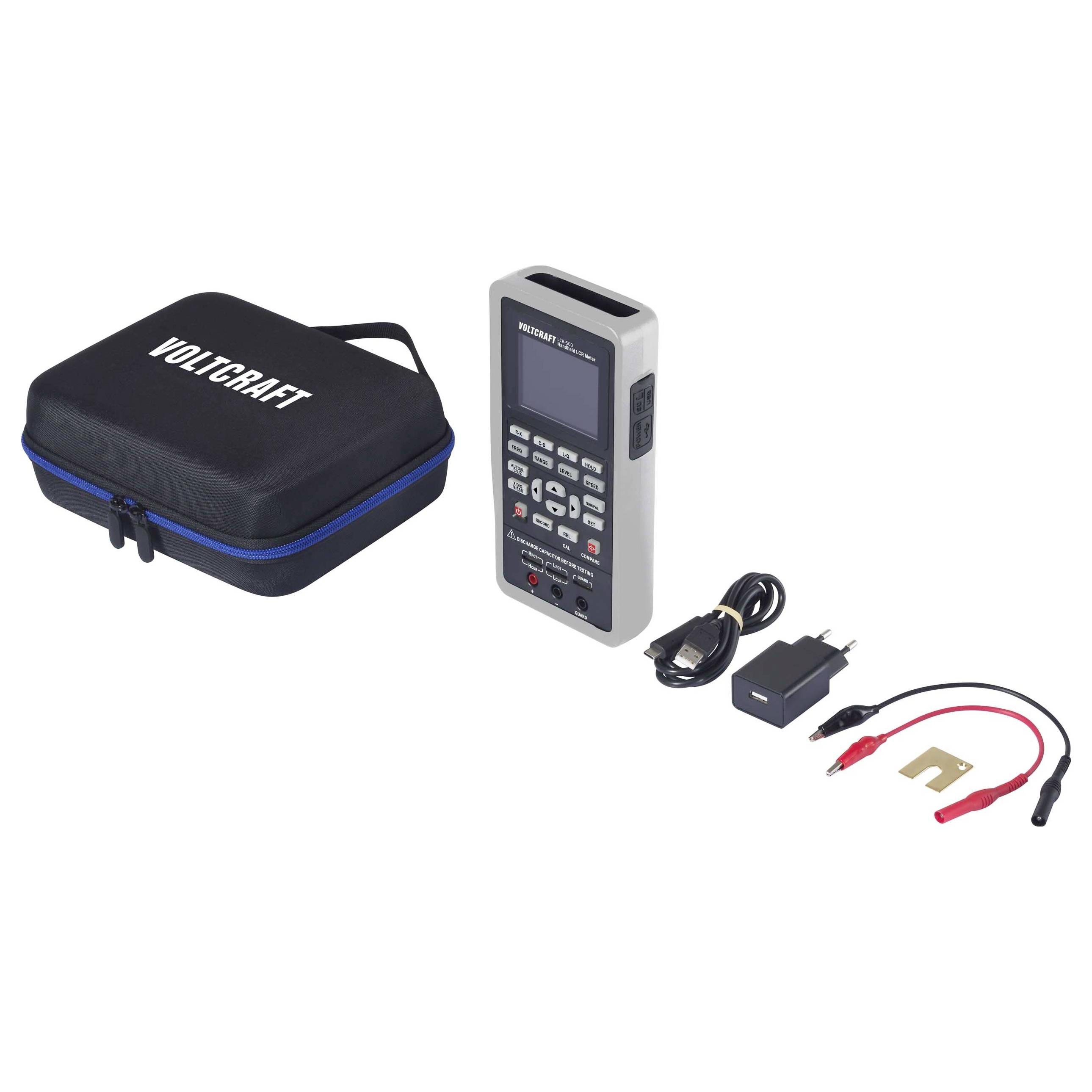

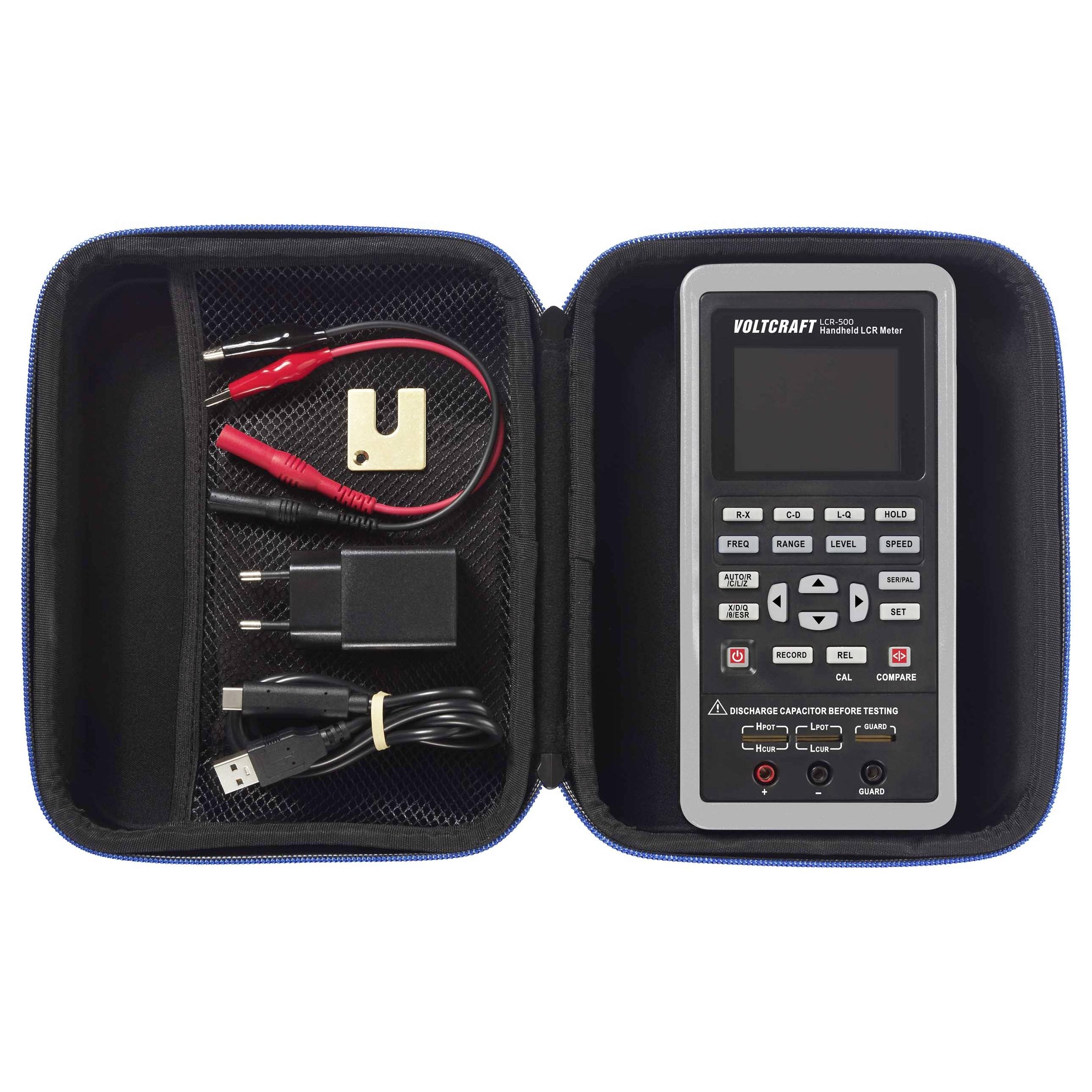

Obsah dodávky
LCR metr
Datový kabel typu C.
AC síťový zdroj
1 pár zkušebních kabelů s červeným/černým banánkovým konektorem a krokosvorkou
Zkratovací deska
.
CD
Přepravní brašna
Výhody
Zkušební frekvence: 100 Hz, 120 Hz, 400 Hz, 1 kHz, 10 kHz, 40 kHz, 50 kHz, 75 kHz, 100 kHz
Primární parametry: C/L/R/z
Sekundární parametry: D/Q/X/theta/ESR
Četnost měření: Vysoká (4 krát/s), střední (2 krát/s), nízká (1 násobek/s)
Korekční funkce: Kalibrace otevřeného obvodu, kalibrace zkratovaného obvodu
Zkušební kabely: 3 připojení / 5 připojení, spínatelné
Podporuje ovládání a měření přes PC
Funkce záznamu a analýzy
Držák na opasek s dvojitou mechanickou ochranou, odolný proti otřesům a vibracím
EAN: 4064161317953
