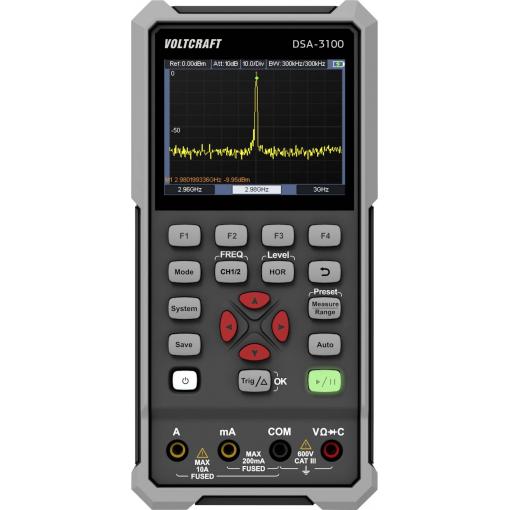

Digitální osciloskop s trojnásobnou funkcí

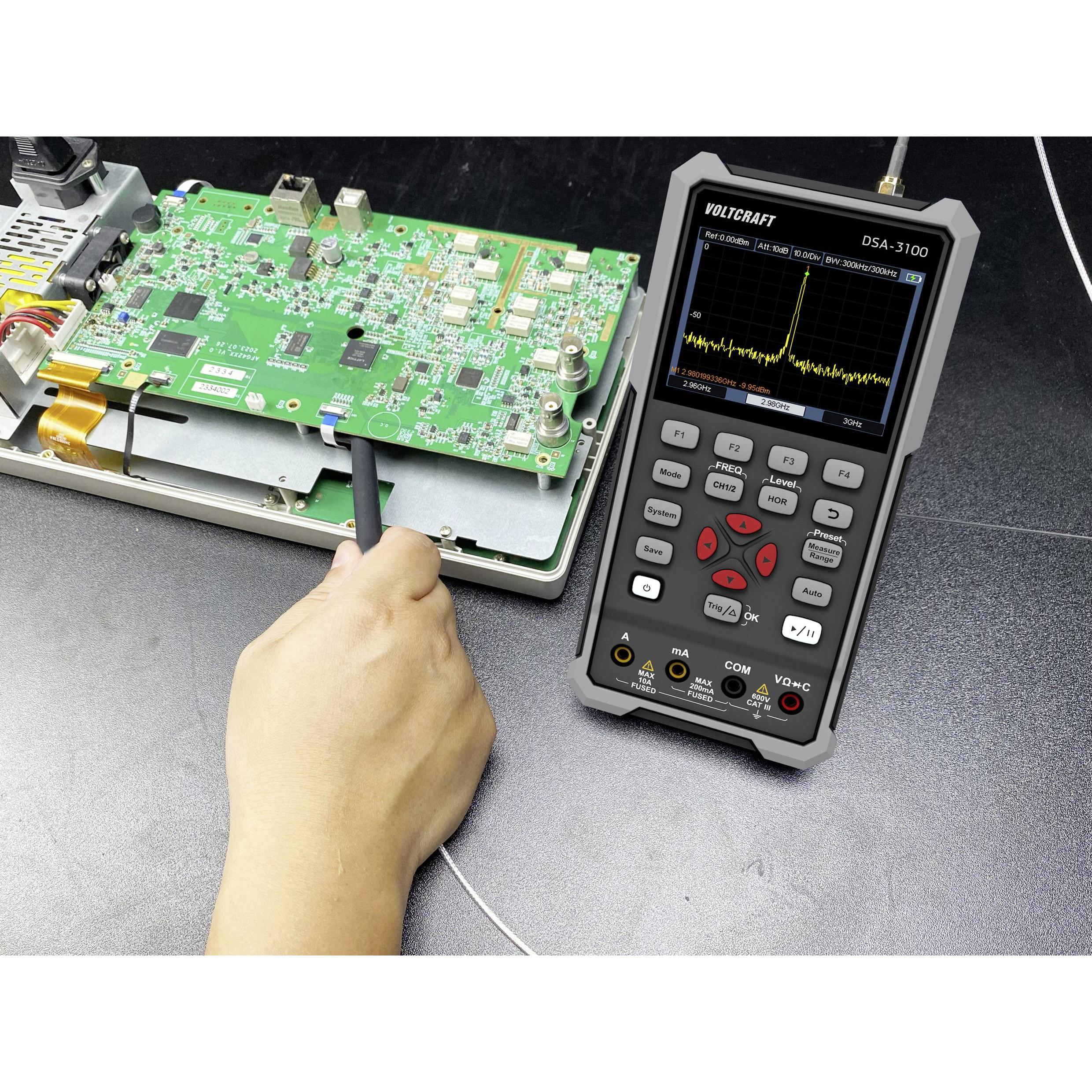

Digitální osciloskop Voltcraft DSA-3100 je jako stvořený pro mobilní použití: Příruční a odolný, opatřený neklouzavou ochranou hran, bude optimálním společníkem, který dokáže zvládnout nejrůznější požadavky. Protiskluzová tlačítka usnadňují obsluhu, jasný 8,89cm (3,5") barevný LC displej usnadňuje vyhodnocení na místě.

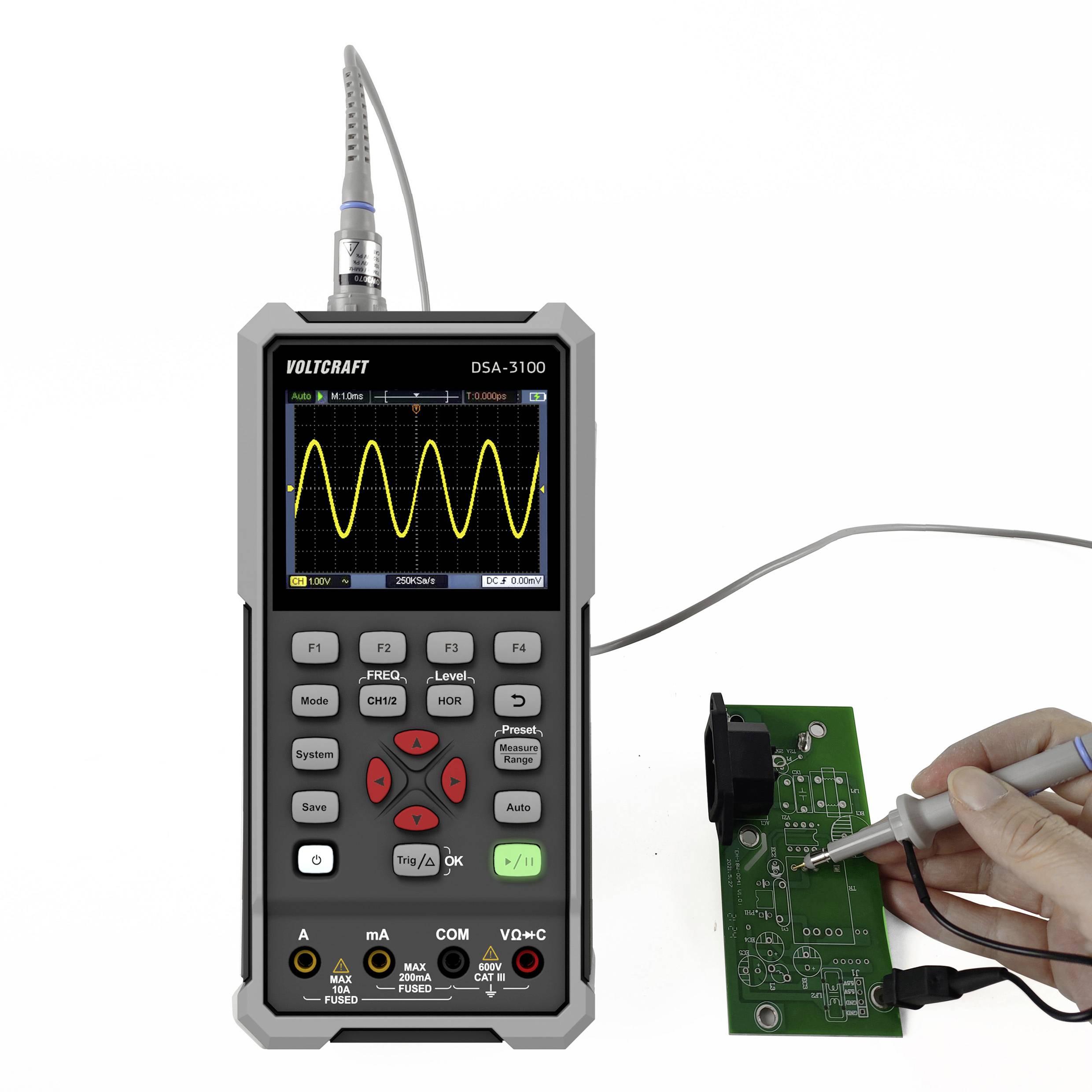

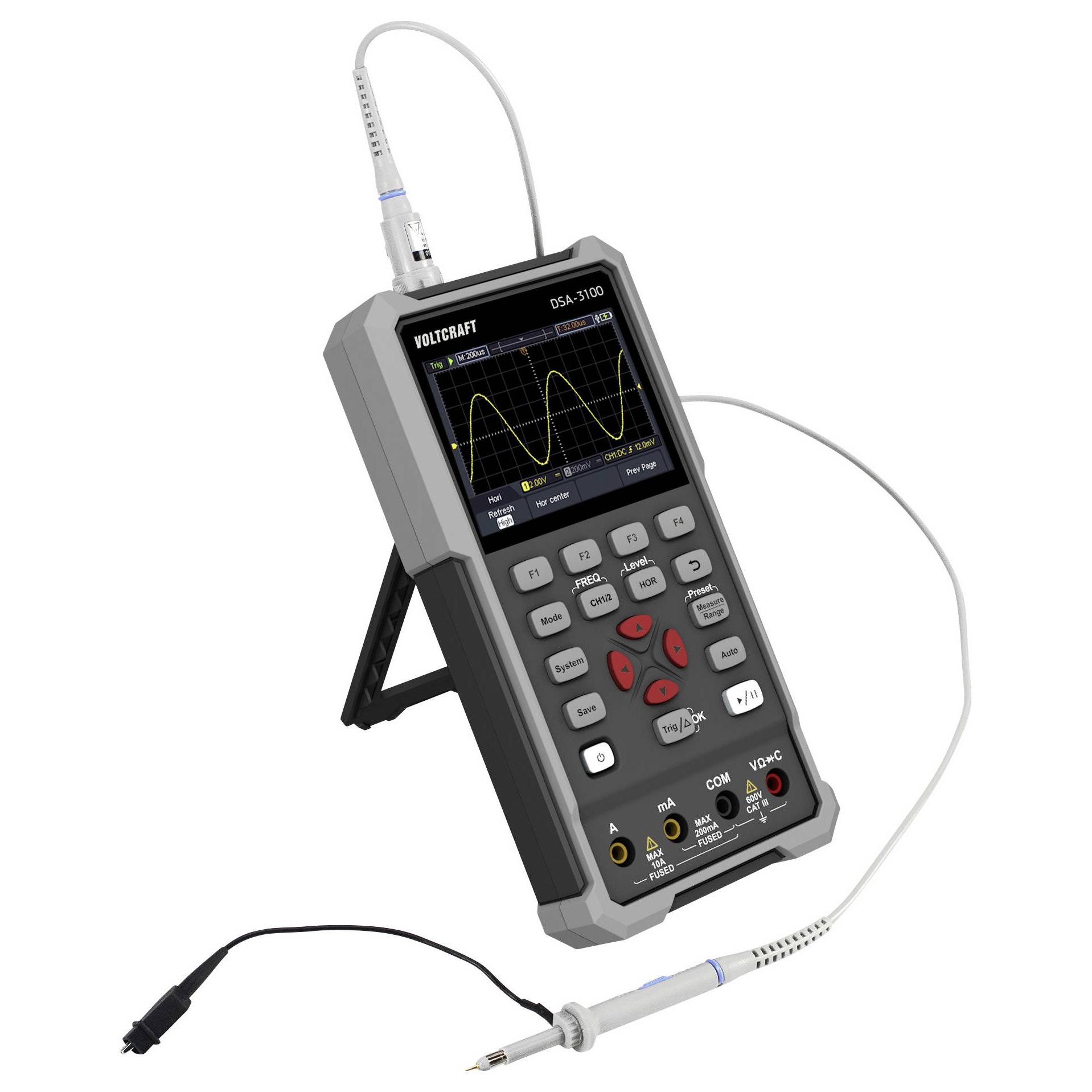

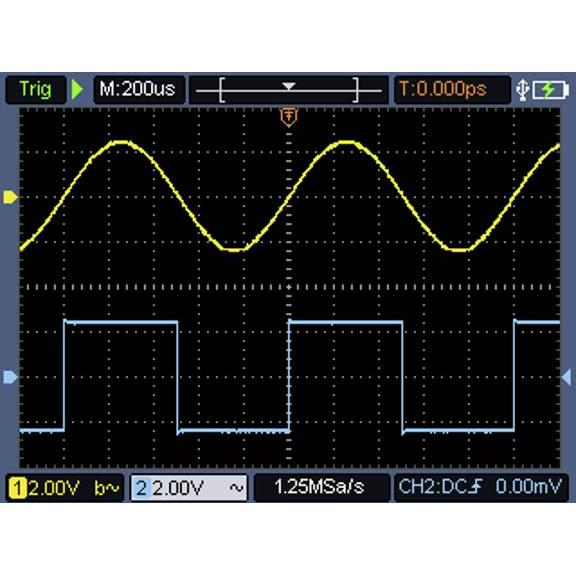

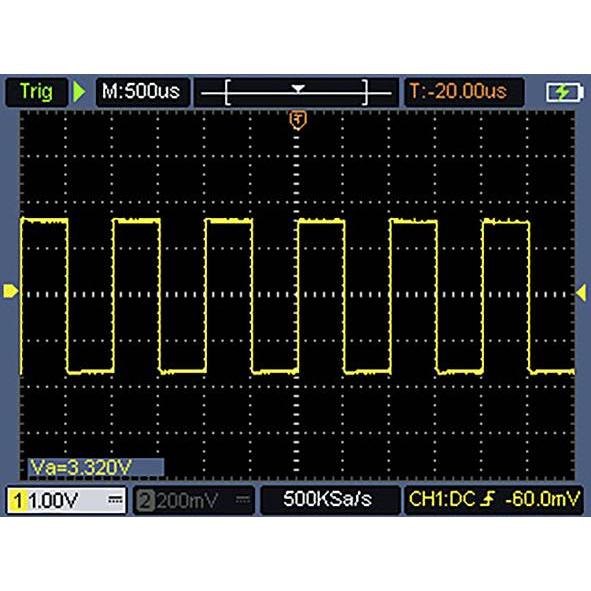

Funkce 1: Osciloskop
DSA-3100 nabízí dva kanály s šířkou pásma 100 MHz, maximální vzorkovací frekvenci 500 MS/s a délku záznamu 8K. Rychlost aktualizace činí 10 000 wfms/s. Integrované rozhraní USB-C® podporuje powerbanky, softwarové spojení s PC a autokalibraci.

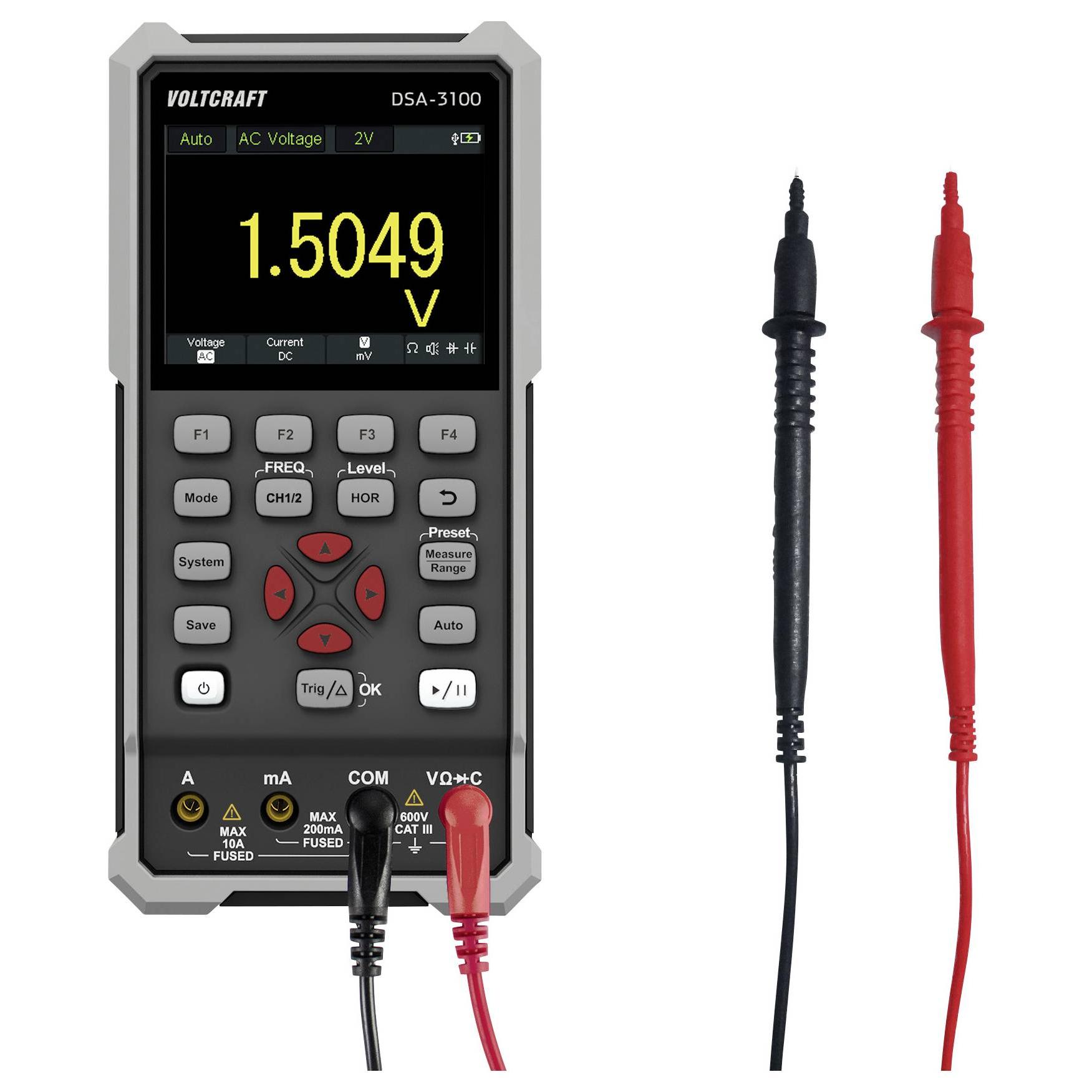

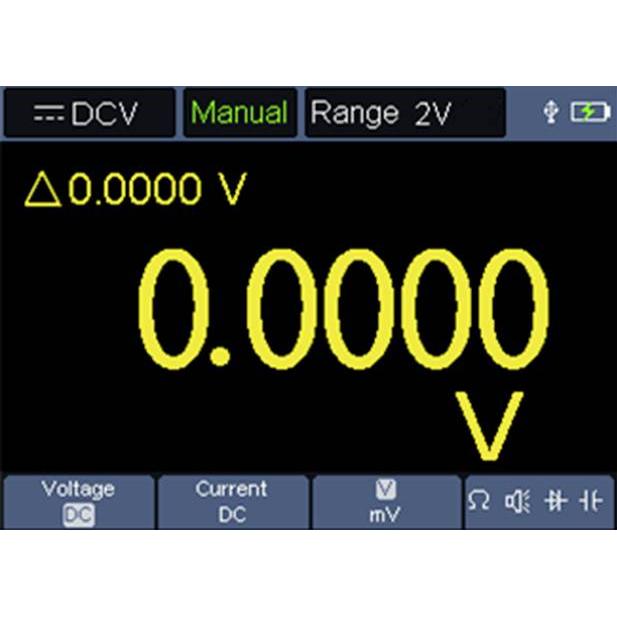

Funkce 2: Multimetr
Multimetr je použitelný v kategorii měření CATII 1000 V pro zkoušky průchodnosti, měření napětí, proudu, odporu, test diod a též pro testování zapnutí a vypnutí. Jsou možná i relativní měření. Funkce Hold (podržení dat)) a Auto (automatika) pro snazší práci a měření skutečné efektivní hodnoty (TRMS) zajišťuje spolehlivé naměřené hodnoty. Displej nabízí 20 000 hodnot (counts).

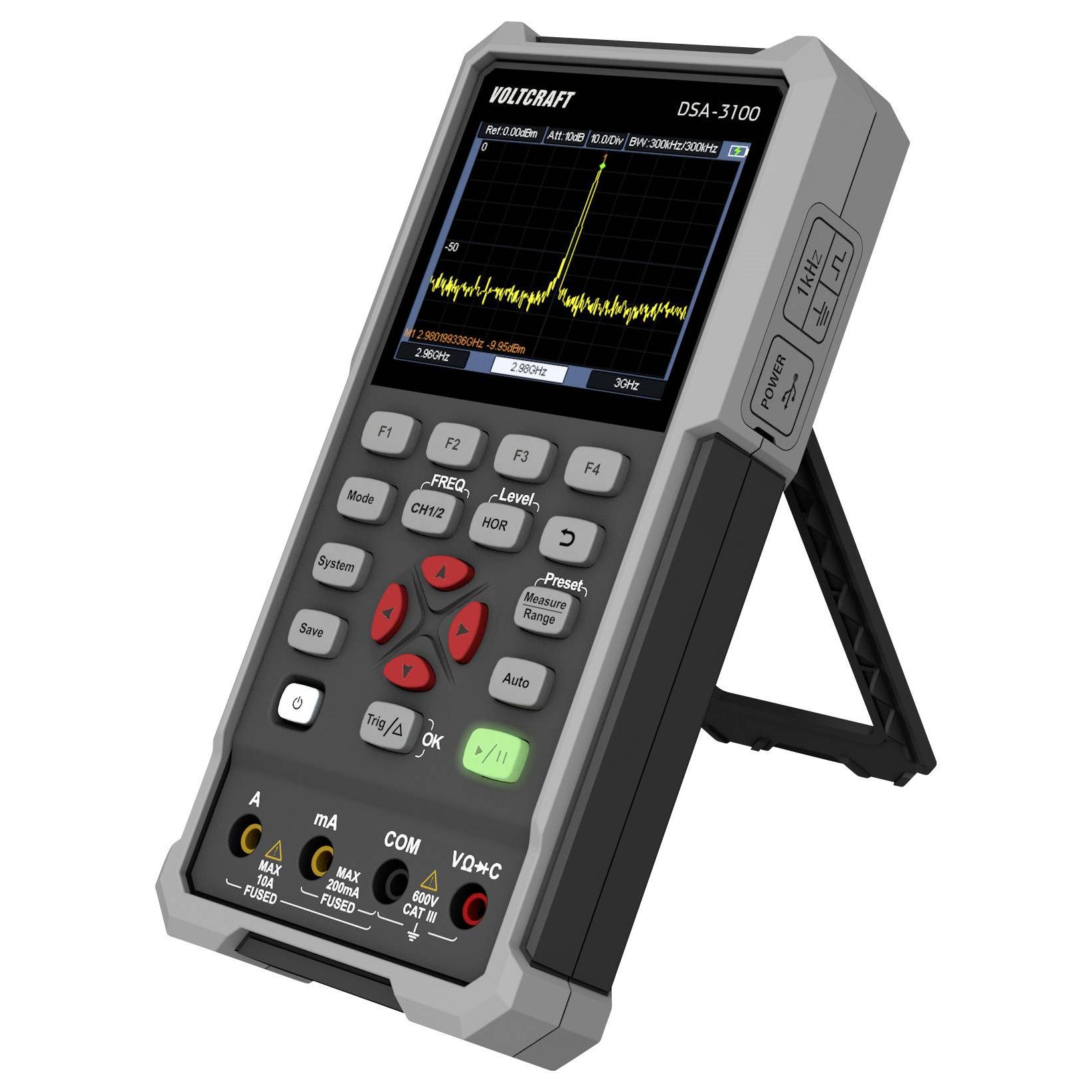

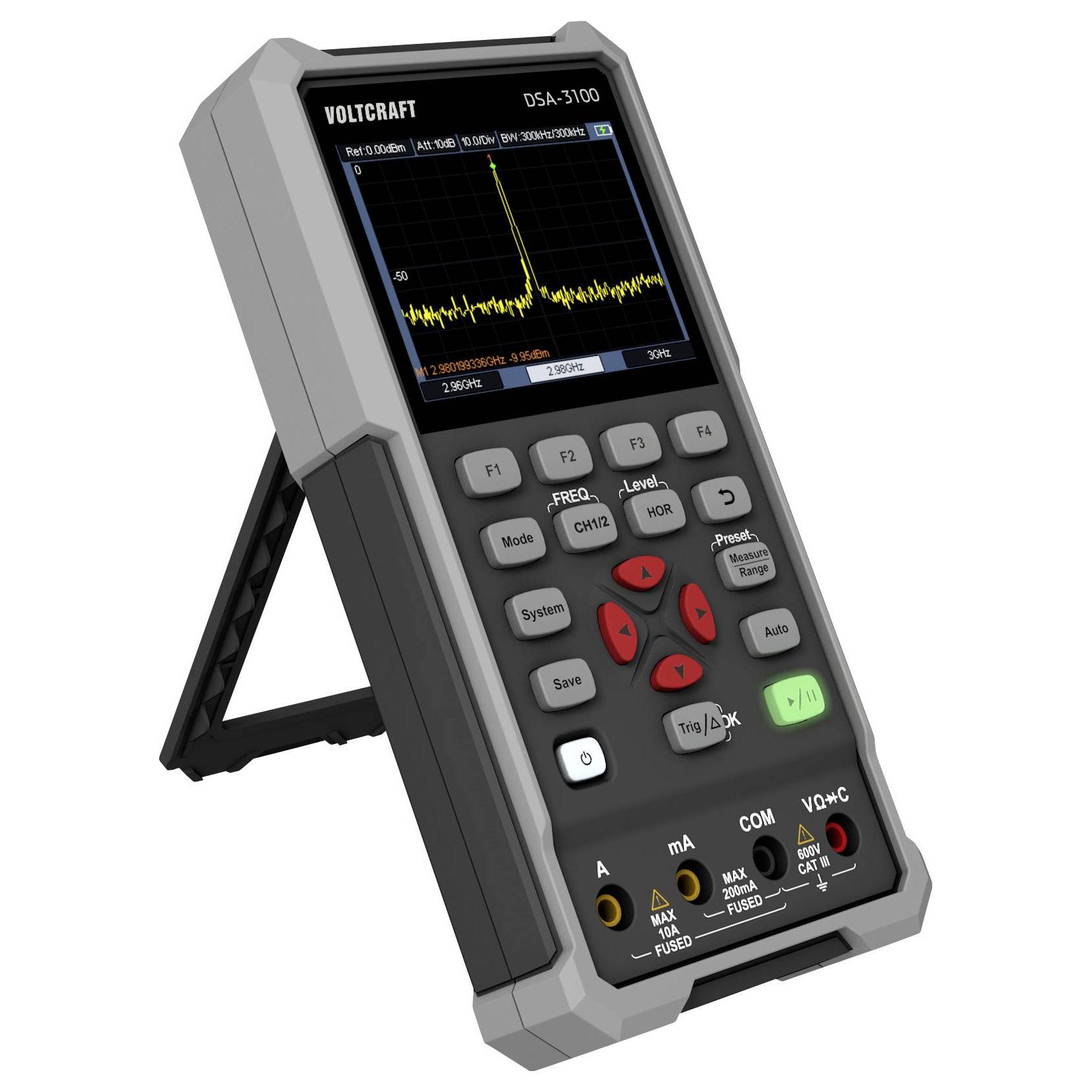

Funkce 3: Spektrální analyzátor

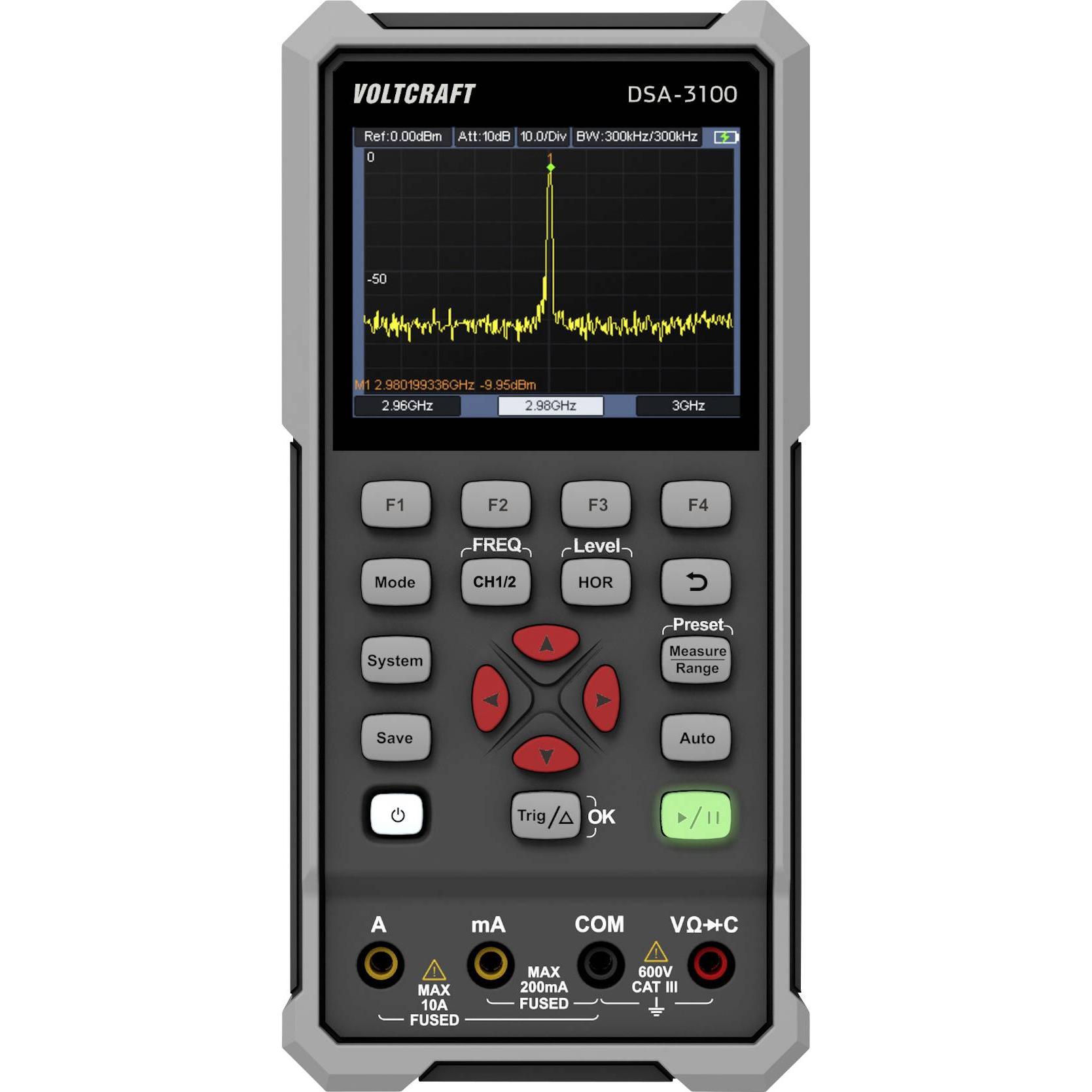

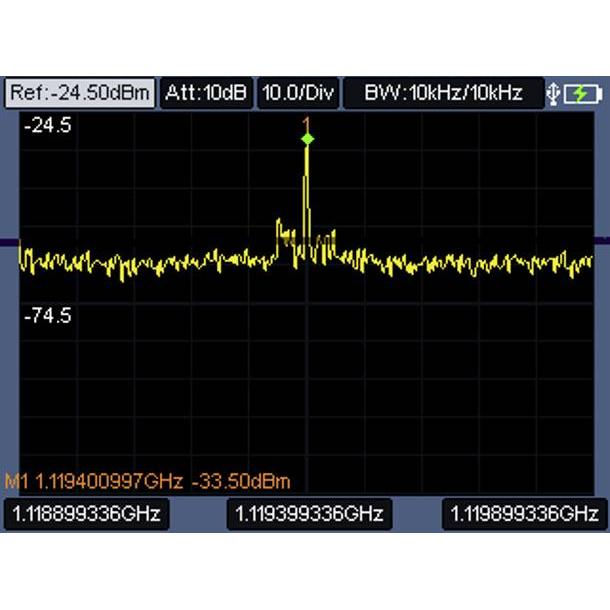

Spektrální analyzátor přístroje Voltcraft DSA-3100 pracuje ve frekvenčním rozsahu 9 kHz až 3 GHz s rozlišením 100 Hz. Maximální vstupní DC napětí činí 50 VDC. Průměrná hladina šumu, která charakterizuje citlivost spektrálního analyzátoru, se udává jako zobrazená průměrná úroveň šumu (Displayed Average Noise Level - DANL) - u modelu Voltcraft DSA-3100 činí v rozsahu 10 MHz až 2 GHz -130 dBm (typicky), ＜-120 dBm pro 2 GHz až 3 GHz -125 dBm (typicky), ＜- 115 dBm (typicky), ＜-115 dBm.
Rozsáhlé příslušenství

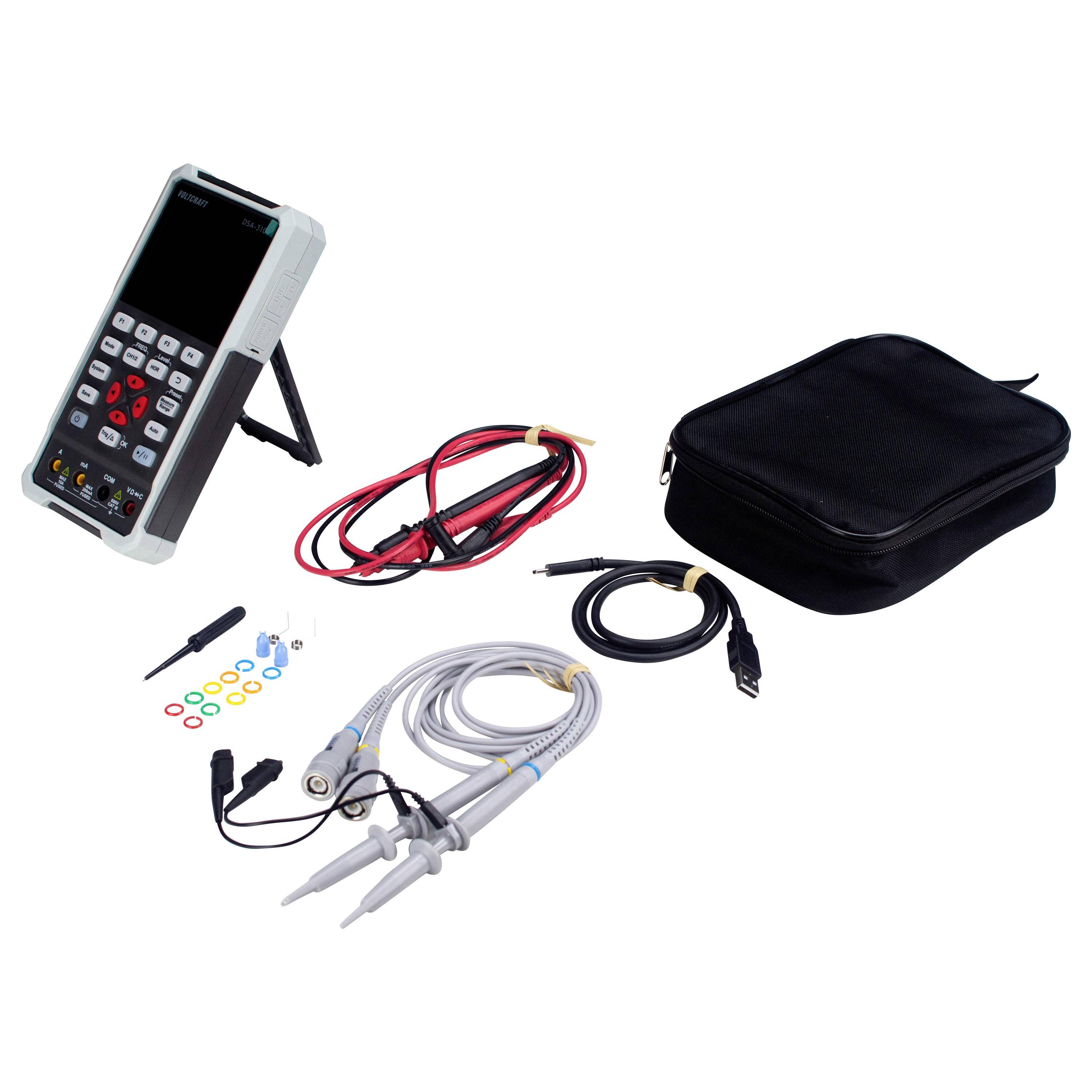

Dodávka obsahuje kromě digitálního osciloskopu USB kabel, dva zkušební hroty, nastavení zkušebních hrotů, pár zkušebních vodičů multimetru (v červené a černé barvě), CD se softwarem a také praktickou přepravní brašnu. Kromě toho je přiložen stručný návod a bezpečnostní list.
Parametry
Rozměry: (d x š x v) 198 x 38 x 96 mm
Vnější výška: 96 mm
Vnější délka: 198 mm
Vnější šířka: 38 mm

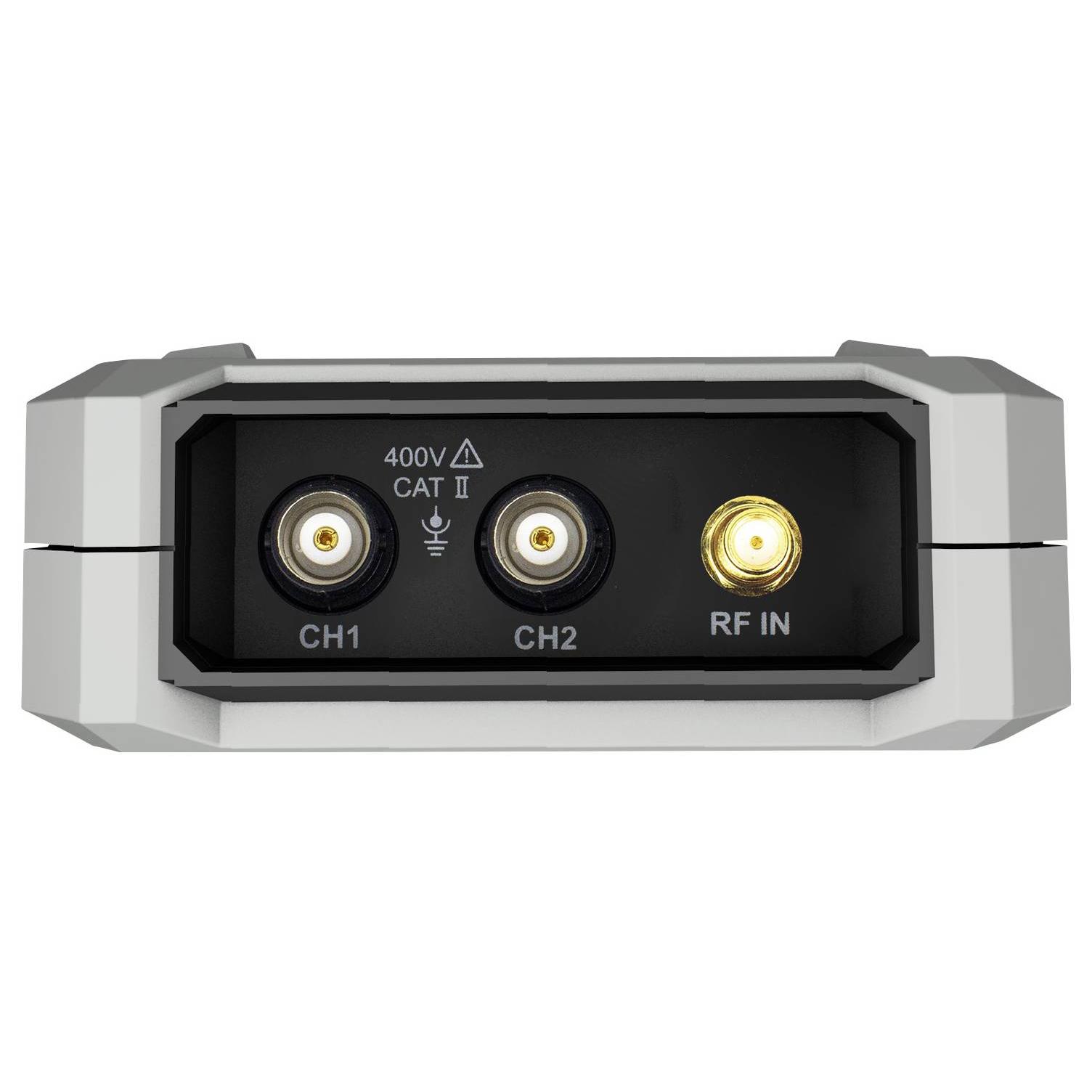

Počet analogových vstupů: 2
Kalibrováno dle: bez certifikátu
Rozhraní (součástky): 1 x USB 2.0 Device
Kategorie měření: CAT II
Vlastnosti osciloskopu: ruční provedení · funkce multimetru · spektrální analyzátor
Typ (výrobce): DSA-3100
Šířka pásma: 100 MHz
Hloubka paměti na kanál (Mpts): 8 kpts
Rozlišení: 8 Bit
Vzorkovací frekvence na kanál: 500 MSa/s
Velikost obrazovky: 8.89 cm
Vstupní impedance: 1 MΩ±2%, parallel zu 16 pF±10 pF
Připojení vstupu: AC, zem
Napájení: DC 5 V/DC, 2 A
Rozsah vstupního napětí: Max. 400 V (DC + AC, PK - PK)
Vertikální vychylování: 10 mV/dílek ～ 10 V/dílek
Hmotnost: 0.6 kg
Typ obalu: Obal neobsahující plasty
Kategorie produktu: Ruční osciloskop
Obsah dodávky
Zařízení
USB kabel
2x zkušební hroty
Nastavení zkušebních hrotů
1x pár zkušebních vodičů pro multimetr (červený a černý)
CD (software + návod)
Přepravní brašna
Tištěný stručný úvodní návod k použití
Tištěný bezpečnostní list
Výhody
Osciloskop:
Šířka pásma 100 MHz, 2 kanály
Max. vzorkovací rychlost 500 MS/s
Max. délka záznamu 8K
Rychlost aktualizace 10000 wfms/s
Rozhraní USB-C®, podporuje powerbanky, softwarové spojení s PC a autokalibraci
Multimetr:
CATII 1000 V
20 000 hodnot (counts)
Automatická volba rozsahu
True RMS
Měřicí funkce: Napětí, proud, odpor, test diod, test zapnutí/vypnutí, test průchodnosti
Funkce Hold
Funkce měření relativní hodnoty
Spektrální analyzátor:

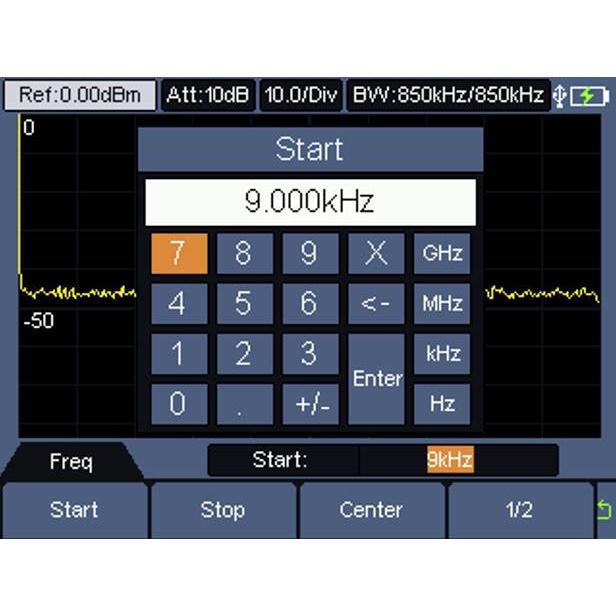

Frekvenční rozsah: 9 kHz - 3 GHz
Frekvenční rozlišení: 100 Hz
Max. vstupní DC napětí: 50 VDC
+ DANL: (Vstupní útlum 0 dB, PA VYP, rozlišení šířky pásma 100 kHz, normalizace na 1 Hz, 20 °C - 30 °C)
10 MHz až 2 GHz -130 dBm (typicky), ＜-120 dBm
2 GHz až 3 GHz -125 dBm (typicky), ＜-115 dBm
EAN: 4064161471761
