Kvalitní, inovativní a kompaktní

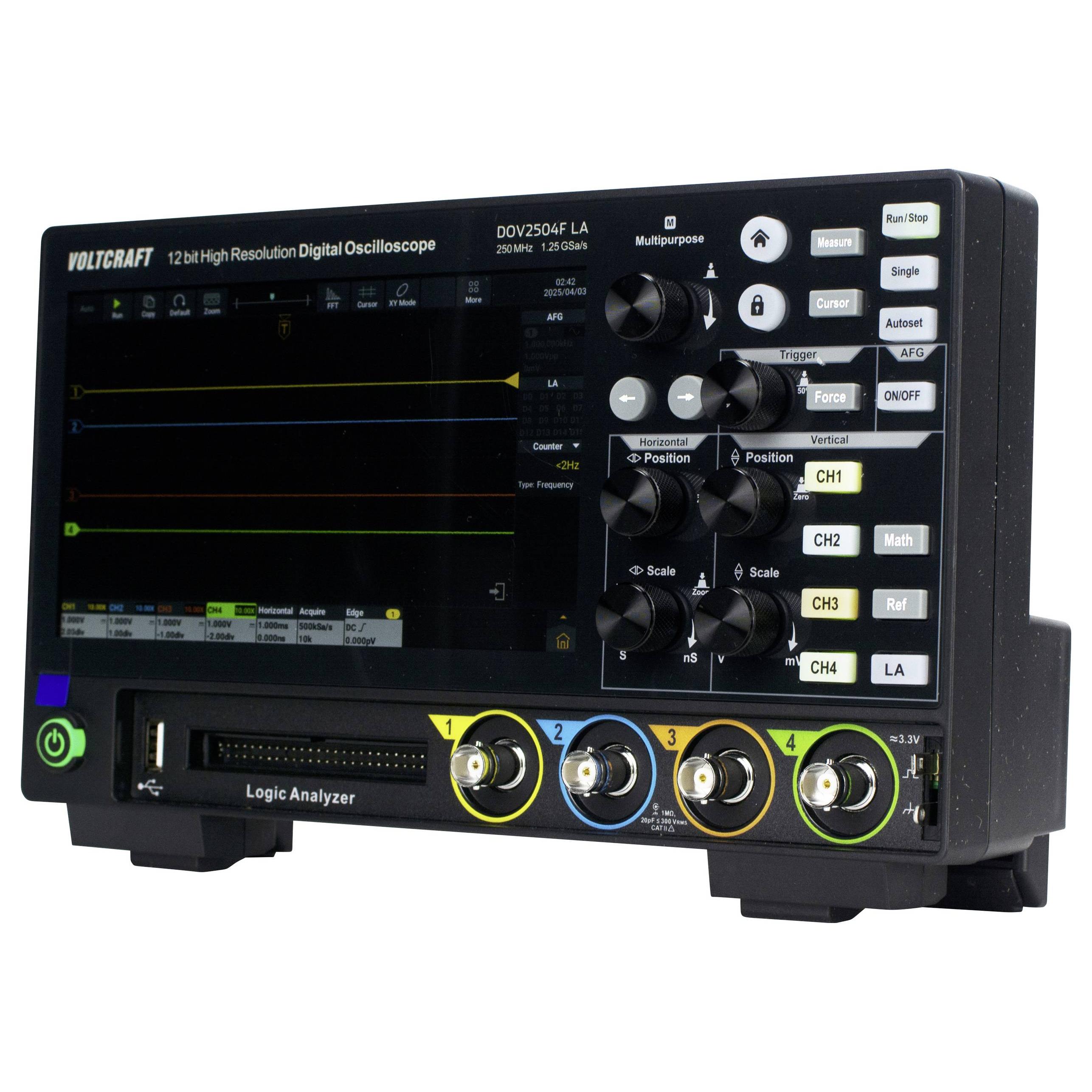

Řada DOV osciloskopů Voltcraft si vás získá celou řadou technických výhod a velmi pohodlným ovládáním: Analogově-digitální převodník s 12bitovým rozlišením patří také k základnímu vybavení, stejně jako rozhraní USB, LAN a HDMI Ve středu stojí 7" dotykový displej s rozlišením 1024 x 600 pixelů. Reaguje nejenom na dotyky, ale i na gesta, a tak činí v podstatě nepotřebným složité procházení přes menu.
Vynikající technické údaje
Všechny digitální DOV osciloskopy Voltcraft pracují s maximální rychlostí snímání 1,25 GS/s. Snímání v reálném čase činí až 50 000 wfms/s a záznam v segmentovaném režimu 700 000 wfmd/s, díky čemuž lze rychle a přesně zachytit i nepravidelné signály. Horizontální rychlost snímání sahá od 1 ns/dílek po 1000 s/dílek (krok 1-2-5).
Mnoho spouštěcích (trigger) funkcí
Jedna ze silných stránek řady DOV Voltcraft spočívá v rozsáhlých spouštěcích (trigger) funkcích. I těžko spustitelné signály lze zachytávat díky spouštěcím (triggerovým) typům hrana, video, impulz, náběžná hrana, úzký (runt) puls, okno, vypršení času, ntý, logika, RS232/UART, I2C, SPI, CAN a LIN bus.

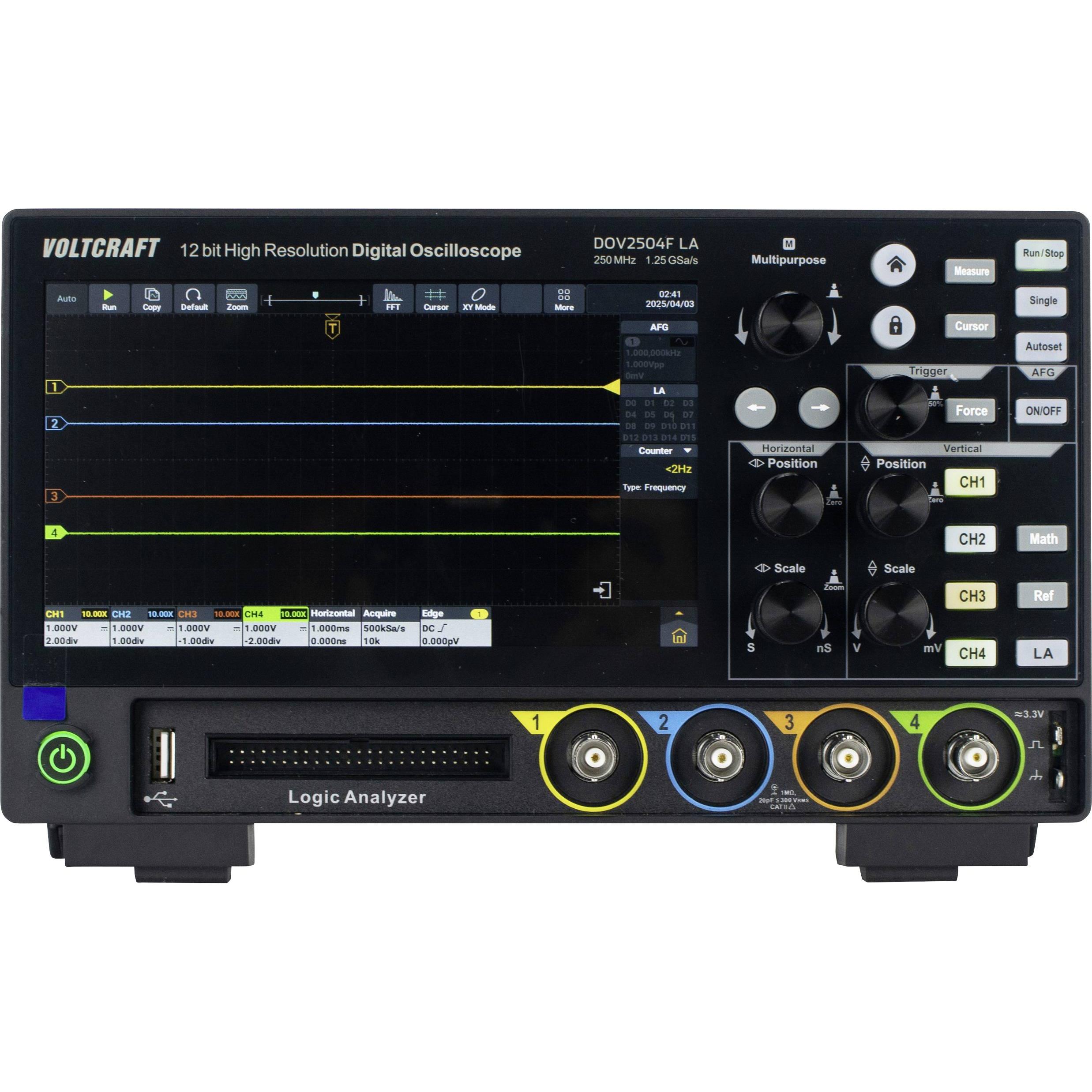

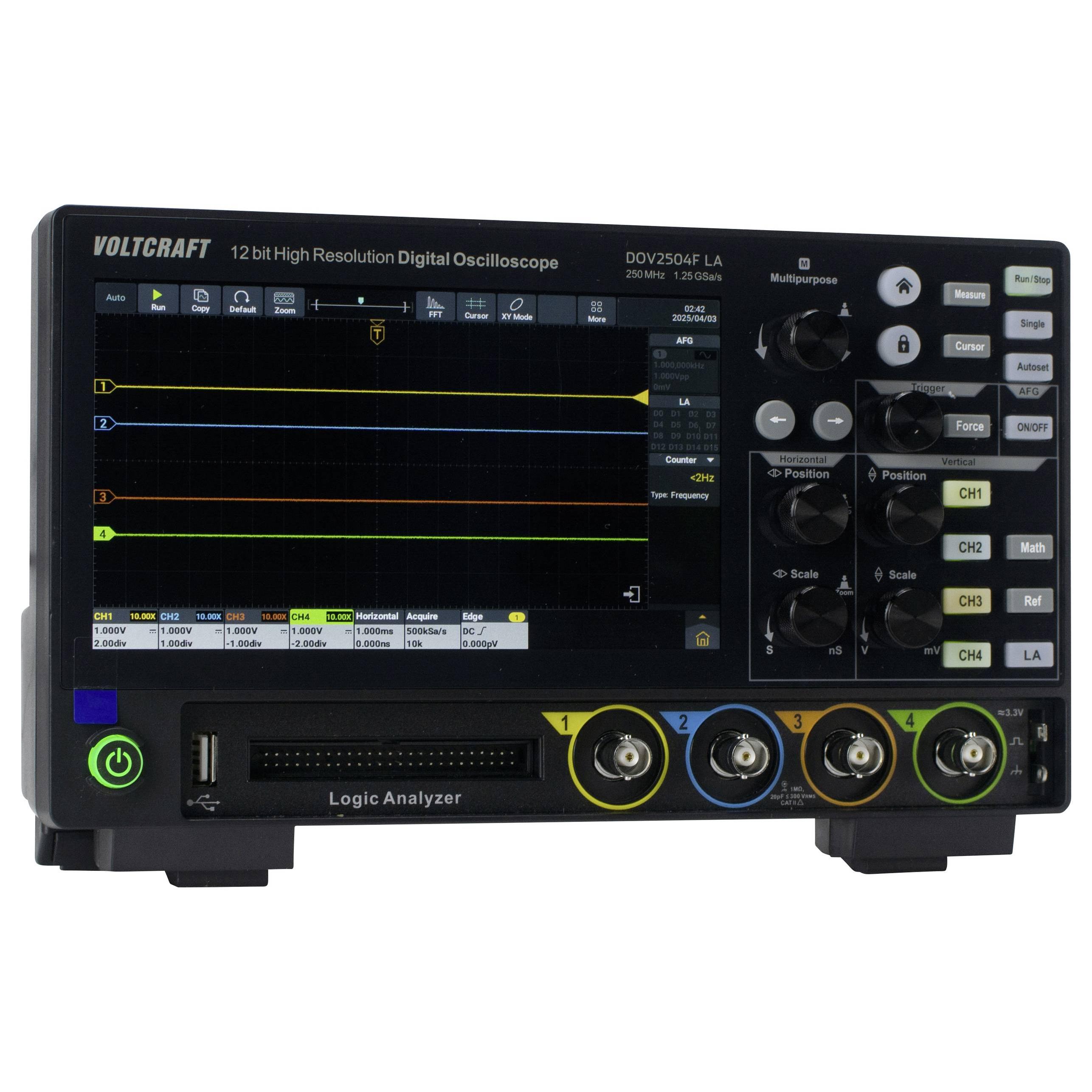

Specifikace osciloskopu Voltcraft DOV2504F LA

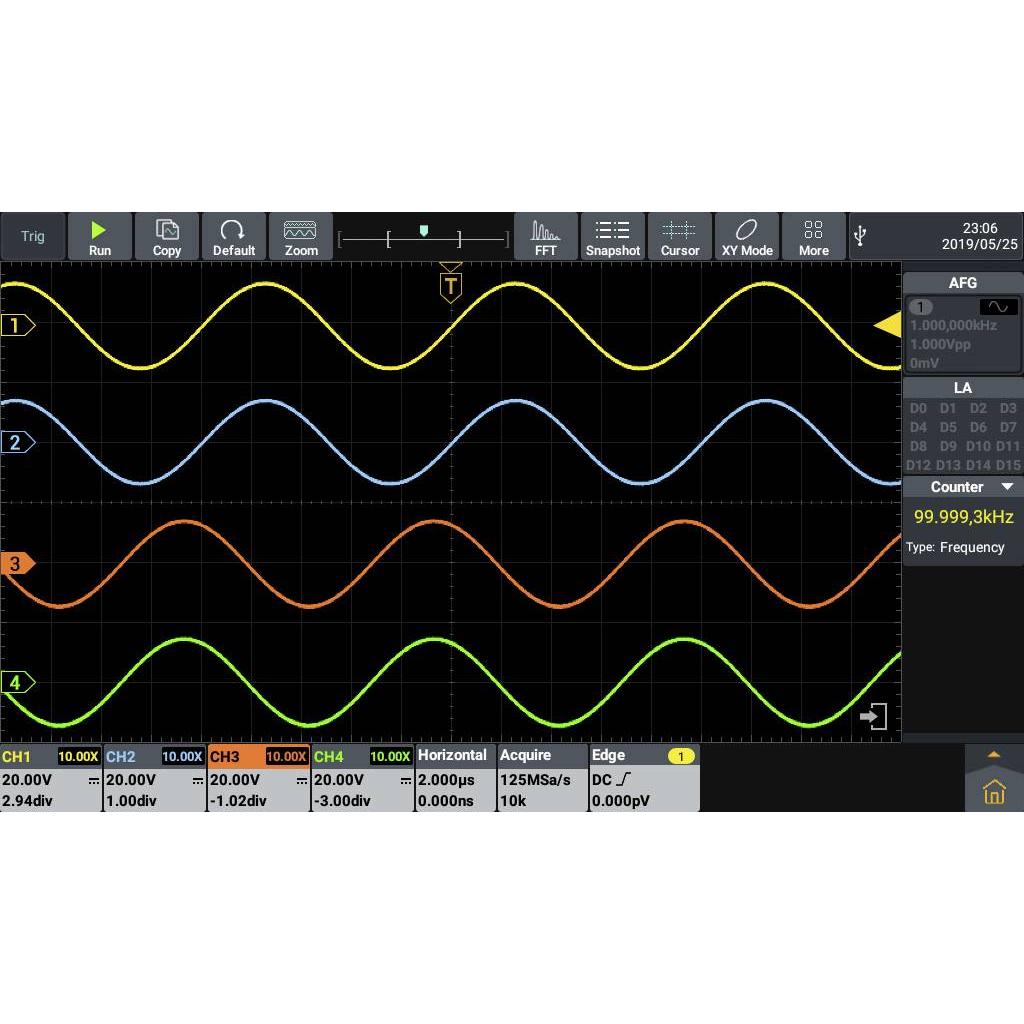

DOV2504F LA nabízí šířku pásma 250 MHz a čtyři analogové vstupy. Délka záznamu signálu činí 100 M a pro přehledné zobrazení a vyhodnocení je možné zobrazení vlnového průběhu signálu v reálném čase na PC. Jako zdroje spouštění se nabízejí čtyři vstupy CH1 až CH4 a 16kanálový logický analyzátor. Mezi režimy snímání lze zvolit vzorek, špičku, vysoké rozlišení, střední hodnotu a segmentaci. Vertikální citlivost je nastavitelná od 200 µV/dílek do 10 V/dílek.
Integrovaný arbitrární generátor funkcí (AFG)
Pro hledání specifických poruch byl integrován arbitrární generátor (AWG) s rychlostí snímání 160 MS/a, s vertikálním rozlišením 14 bitů při maximální frekvenci 30 MHz.
Dodáváno s příslušenstvím
VOLTCRAFT DOV2504F LA se dodává se síťovým USB zdrojem typu C, USB kabelem, čtyřmi zkušebními hroty a dvěma sadami pro nastavení sond. Součást balení dále tvoří BNC kabel, software s anglickým návodem na CD, stručný návod a též bezpečnostní list.
Parametry
Rozměry: (d x š x v) 160 x 260 x 78 mm
Vnější výška: 78 mm
Vnější délka: 160 mm
Vnější šířka: 260 mm
Typ/rozlišení displeje: 1024 x 600 p
Počet analogových vstupů: 4
Kalibrováno dle: bez certifikátu

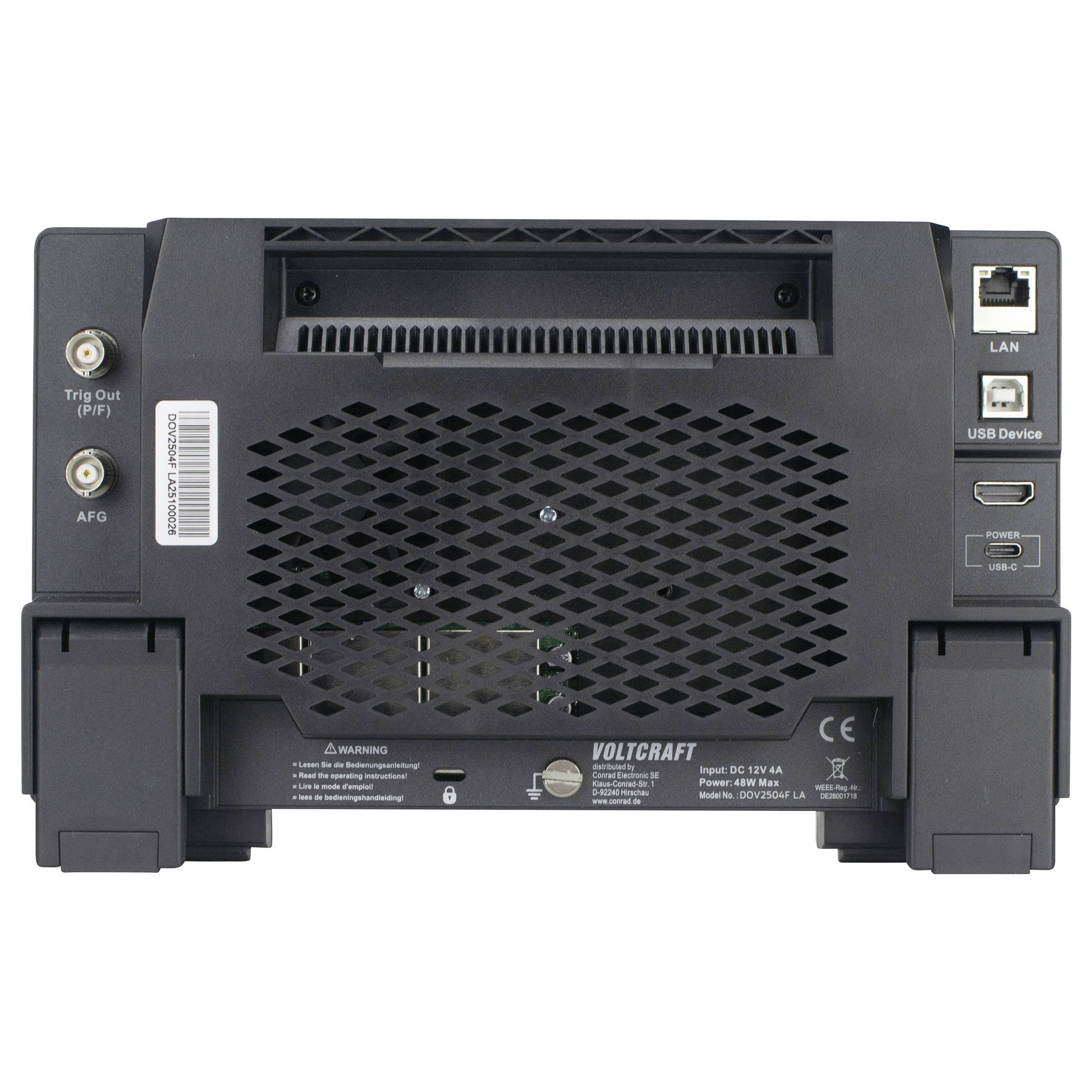

Rozhraní (součástky): USB-C · USB zařízení · hostitelský port USB · HDMI · LAN
Kategorie měření: CAT II
Vlastnosti osciloskopu: s pamětí (DSO) · generátor funkcí · logický analyzátor
Typ (výrobce): DOV2504F LA
Šířka pásma: 250 MHz
Hloubka paměti na kanál (Mpts): 100 Mpts
Rozlišení: 12 Bit
Vzorkovací frekvence na kanál: 1.25 GSa/s
Velikost obrazovky: 17.78 cm
Vstupní impedance: 1 MΩ ± 2%
Připojení vstupu: DC, AC, uzemnění
Displej (druh, velikost, řádky/znaky/rozlišení): Dotyková LCD obrazovka, 1024 x 600 pixelů
Napájení: 12 V, 4 A, typ C
Rozsah časové základny: 1 ns/dílek - 1000 s/dílek , krok po 1-2-5
Rozsah vstupního napětí: 300 V
Vertikální vychylování: ±2 V (500 μV/dílek - 200 mV/dílek)
±80 V (500 mV/dílek - 10 V/dílek)
Hmotnost: 1.5 kg
Typ obalu: Obal neobsahující plasty
Kategorie produktu: digitální osciloskop

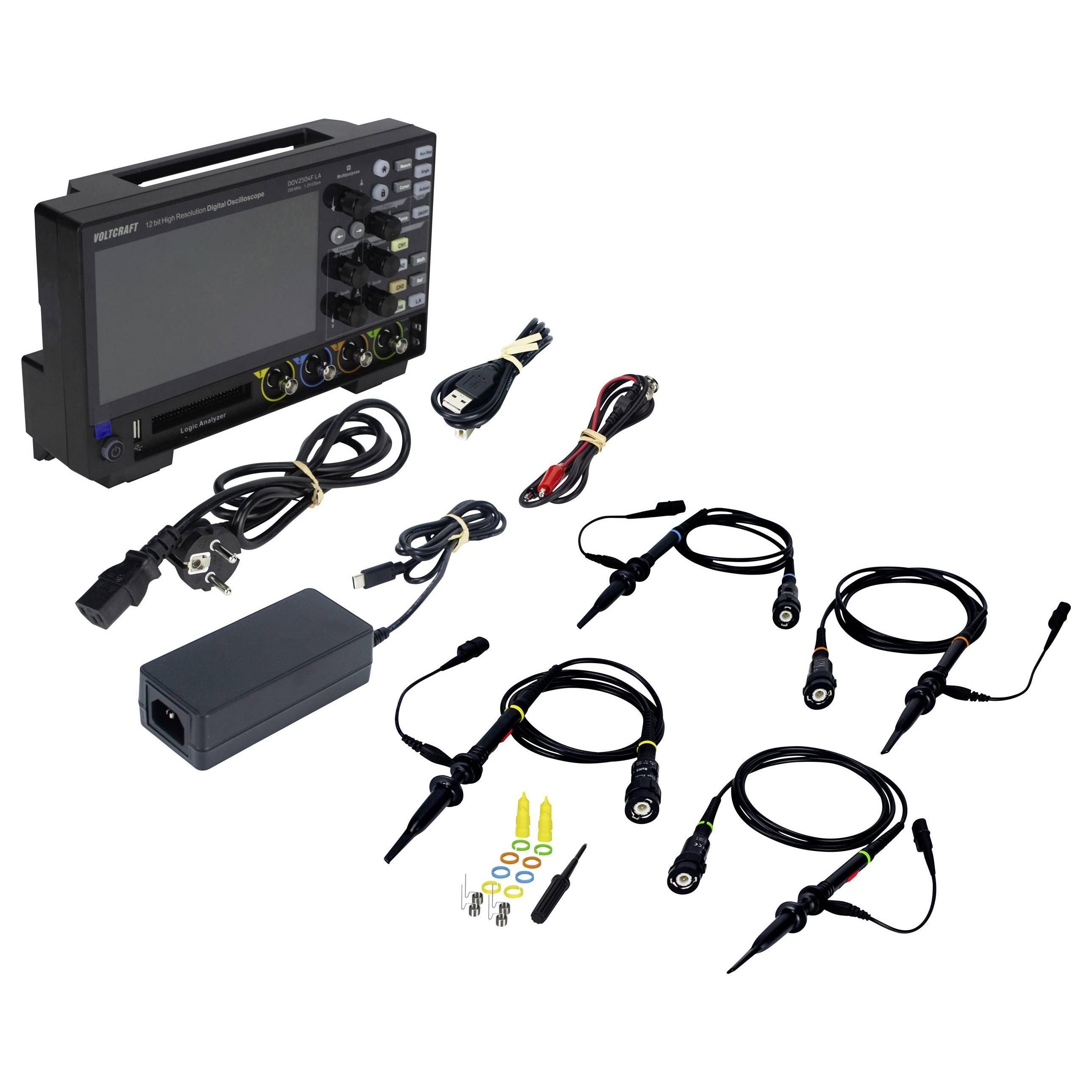

Obsah dodávky
Osciloskop
Síťový USB adaptér typu C
USB kabel
4x Zkušební hroty
2x sady pro nastavení sond
Kabel BNC
Software a návod v angličtině na CD
.
Bezpečnostní list
Výhody
Délka záznamu 100 M
Zobrazení vlnových průběhů signálu v reálném čase na PC
Rozhraní: USB, LAN, HDMI
Rozlišení displeje: 1024 x 600 pixelů, 16:9
Horizontální rychlost snímání: 1 ns/dílek - 1000 s/dílek, krok 1- 2-5
Snímací funkce: Vzorek, špička, vysoké rozlišení, střední hodnota, segmentace
Spouštěcí (trigger) zdroje: CH1, CH2, CH3, CH4, LA
Typ spouštění (triggeru): Hrana, video, impuls, náběžná hrana, úzký (runt) puls, okno, vypršení času, ntý, logika, ntý, logika, RS232/UART, I2C, SPI, CAN, LIN bus
Vertikální citlivost: 200 μV/dílek až 10 V/dílek
Vzorkovací rychlost AFG: 160 MS/a
Vertikální rozlišení AFG: 14 bitů
Maximální frekvence AFG: 30 MHz
EAN: 4064161397207
