Kód: c_3350785
Kvalitní, inovativní a kompaktní
Řada DOV osciloskopů Voltcraft VOLTCRAFT si vás získá celou řadou technických výhod a uživatelského komfortu: Analogový/digitální převodník s 12-bitovým rozlišením patří také ke základnímu vybavení, jako USB, LAN a HDMI rozhraní. Středem je 7" dotykový displej s rozlišením 1024 x 600 pixelů. Reaguje nejen na dotyky, ale i na gesta, a tím zbytečně zatěžuje obsluhu menu.
Vynikající technické údaje
Všechny digitální osciloskopy DOV od VOLTCRAFT pracují s maximální rychlostí snímání 1,25 GSa/s. Snímání v reálném čase je 50.000 w/s a záznam v segmentaci je 700.000 w/s, díky čemuž lze rychle a přesně zachytit i nepravidelné signály. Horizontální rychlost snímání sahá od 1 ns/div do 1000 s/div (1-2-5 krok).
Mnoho spouštěcích funkcí
Jedna ze silných stránek DOV série od je uvedena v rozsáhlých funkcí triggeru. I těžko spouštějící signály mohou díky triggerovým typům přijímat hrana, videa, impulzy, stoupání, runt, okna, Timeout, Nth, logické signály, RS232/UART, zachytit spouštění spouštění signálů pomocí rozhraní I2C, SPI, CAN a LIN.

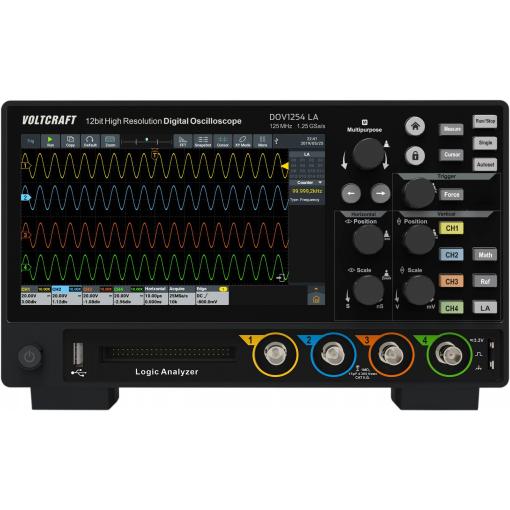

Specifikace VOLTCRAFT DOV1254 LA
DOV1254 LA má šířku pásma 125 MHz a čtyři analogové vstupy. Délka záznamu signálu je 100 m a pro přehledné zobrazení a vyhodnocení je možné zobrazení vlnová délka signálu v reálném čase na PC. Jako zdroje triggeru jsou k dispozici 4 vstupy CH1 až CH4 a 16-kanálový logický analyzátor. Mezi režimy snímání lze zvolit vzorek, hrot, vysoké rozlišení, střední hodnotu a segmentaci. Vertikální citlivost je nastavitelná od 200 µv/div do 10 v/div.
Dodáváno s příslušenstvím
VOLTCRAFT DOV1254 LA je dodáván se síťovým zdrojem USB typu C, USB kabelem, čtyřmi zkušebními hroty a dvěma měřícími sadami pro nastavení vzorků. Součástí balení je BNC kabel, software s anglickým návodem na CD, stručný návod a bezpečnostní list.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 160 x 260 x 78 mm
Vnější výška: 78 mm
Vnější délka: 160 mm
Vnější šířka: 260 mm
Typ/rozlišení displeje: 1024 x 600 p
Počet analogových vstupů: 4
Kalibrováno dle: bez certifikátu
Rozhraní (součástky): USB-C · USB zařízení · hostitelský port USB · HDMI · LAN
Kategorie měření: CAT II
Vlastnosti osciloskopu: s pamětí (DSO) · logický analyzátor
Typ (výrobce): DOV1254 LA
Šířka pásma: 125 MHz
Hloubka paměti na kanál (Mpts): 100 Mpts
Rozlišení: 12 Bit
Vzorkovací frekvence na kanál: 1.25 GSa/s
Velikost obrazovky: 17.78 cm
Vstupní impedance: 1 MΩ ± 2%
Připojení vstupu: DC, AC, uzemnění
Displej (druh, velikost, řádky/znaky/rozlišení): LCD dotykový displej, 1024 x 600 pixelů
Napájení: 12 V, 4 A, TYP C
Rozsah časové základny: 1 ns/div - 1000 s/div, step by 1-2-5
Rozsah vstupního napětí: 300 V
Vertikální vychylování: ±2 v (500 μV/dílek - 200 mV/dílek)
±80 v (500 mV/div - 10 v/div)
Hmotnost: 1.5 kg
Typ obalu: Obal neobsahující plasty
Kategorie produktu: digitální osciloskop
Obsah dodávky
Osciloskop
Síťový adaptér USB typu C.
USB kabel
4x Zkušební hroty
2x sada pro nastavení vzorku
Software a návod v angličtině na CD
.
Bezpečnostní list
Výhody
Délka záznamu 100 M.
Zobrazení signálových vln v reálném čase na PC
ROZHRANÍ: USB, LAN, HDMI
Rozlišení displeje: 1024 x 600 pixelů, 16:9
Horizontální rychlost snímání: 1 ns/dílek - 1000 s/dílek, 1 - 2-5 krok
Funkce snímání: Sample, hrot, vysoké rozlišení, střední hodnota, segmentace
Spouštěcí zdroje: CH1, CH2, CH3, CH4, LA
Typ spouštění: Hrana, video, impuls, stoupání, runt, okna, Timeout, Nth, logické signály, Nth, LOGICKÉ, RS232/UART, I2C, SPI, CAN, LIN Trigger
Vertikální citlivost: 200 μV/div až 10 v/div
EAN: 4064161397153
