Oddělovací transformátor lze použít pro vyrovnání vzestupných, sestupných a štěrbinových fází. Zatímco funkce vzestupu a sestupu jsou velmi snadné, vyrovnání mezer vyžaduje o něco více pozornosti.Úsporný transformátor: Pro vyrovnání vzestupných, sestupných a štípacích fázíÚsporný transformátor lze použít k vyrovnání vzestupných, sestupných a štěrbinových vývýstupů. Zatímco funkce vzestupu a poklesu jsou poměrně jednoduché, vyrovnání rozdělení fáze vyžaduje o něco více pozornosti.Vezměme si jako příklad zdroj se štěrbinovou fází 30 a 120/240 V. napájení může probíhat přes síť, generátor nebo dvě propojené měniče. Některá z připojených zátěží musí být 240 v a jiná 120 V. na každém 120 v cyklu by zátěž neměla překročit 30 A. Problematické je, že oba okruhy mají různý proud, jakmile se připojí zátěže 120 V. Důvodem je, že zatížení 120 v na obou okruzích nebude nikdy vyrovnáno. Fén na vlasy 120 v s výkonem 1200 W přitahuje například 10 a od kruhového oběhu. Pračka 120 v může vytáhnout dokonce více než 20 a z kruhového okruhu. Rozdíl mezi elektrickým proudem mezi dvěma okruhy, také označovaný jako nesouměrnost, je proto často 20 a nebo vyšší. To znamená, že 30 a napájení nebude plně využito. Po přitahuje-li kružnice 30 a, nemusí druhý kruh táhne více než 10 A. Například zvýšení 240 v zatížení vede k přetížení okruhu, zatímco druhý okruh má stále volnou kapacitu.Teoreticky je celkový výkon napájení 30 a a 120/240 v = 30 x 240 = 7,2 kVA. V případě asymetrie 20 a je praktické maximum 30 x 120 + 10 x120 = 4,8 kVA nebo 67 % teoretického maxima.Řešením je úsporný transformátor.Pokud je nulový vodič zdroje se štěrbinovou fází nepoužit a je-li transformátor uzavřen jako nový nulový vodič, jak je znázorněno na obrázku 1, „absorbuje“ každou asymetrii zátěže. V případě napájení 30 a může být zátěž zvýšena na 7,2 kVA. Asymetrie zátěže 20 a vede k tomu, že kružnice poskytuje 40 a a druhý 20 A. Rozdíl 20 a protéká přes nulový vodič a cívku spořicího transformátoru. Proud pomocí dvou 120 v vedení se štěrbinovou fází je 30 A.Včetně zemnicího relé pro použití s multi nebo Quattro měniči/nabíječkamiPři provozu v režimu měniče musí být nulový vodič měniče/nabíječky připojen k uzemnění, aby byla zajištěna správná funkce GFCI. V případě zdroje se štěrbinovou fází musí být nulový vodič uzemněn. Za tímto účelem je v pouzdře úsporného transformátoru zabudováno zemnicí relé. Relé je ovládáno přes 230/240V Multi nebo Quattro. (Interní uzemňovací relé na 230/240 v Multi nebo Quattro musí být deaktivováno)Tepelná ochranaV případě přehřátí se úsporný transformátor odděluje od napájení. Zpětné nastavení se provádí ručně.Alternativa ke sdruženým měničůmAlternativou k propojení dvou měničů s 120 v pro zdroj se 120/240 v štěrbinovou fází je 240 Vstřídač s přídavným úsporným transformátorem. Dva stupáté 120 v měniče s 3 kVA dodávají až 25 a na každý 120 v kruhový chod. Je-li zatížení na jednom obvodu menší než 25 a, je maximální zatížení na druhém obvodu stále omezeno na 25 A. 240 v měnič s 5 kVA a úsporným transformátorem 32 a napájí každý 120 v kruhový běh s vyváženou zátěží až 21 A. Menší zatížení na obvodu však vede k tomu, že na druhém obvodu je k dispozici více energie, přičemž maximální asymetrie je 32 A. Zatížení proto může být až 38,5 a na jednom kruhovém okruhu, pokud zatížení na druhém okruhu nepřesahuje 3,5 a (maximální asymetrie: ………………………………………………………………………………………………… 38,5 / 3,5 / 35 a, pokud se předpokládá nesymetrická zátěž, je proto vhodnější měnič 240 v s nižším výkonem a úsporný transformátor s připojenými měniči.
Tento text byl přeložen strojově.
Parametry
Množství: 1 ks
Rozměry: (d x š x v) 110 x 214 x 425 mm
Vnější výška: 425 mm
Vnější délka: 110 mm
Vnější šířka: 214 mm
Vstupní napětí: 1 x 120 V, 240 V
Výstupní napětí (počet x napětí): 1 x 120 V, 240 V

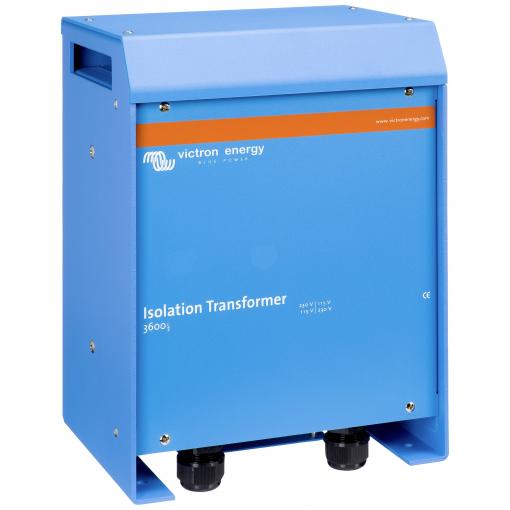

Typ (výrobce): Spartransformator 120 / 240VAC-100A
Vstupní napětí (offset): 120 V · 240 V
Výstupní proud: 100 A
Výstupní napětí (min.): 120 V · 240 V
počet vstupů: 1 x
Počet výstupů: 1 x
Frekvence (podrobnosti): 50 až 60 Hz
Hmotnost: 13.5 kg
Kategorie produktu: izolační transformátor
Obsah dodávky
Oddělovací transformátor
EAN: 8719076022428
