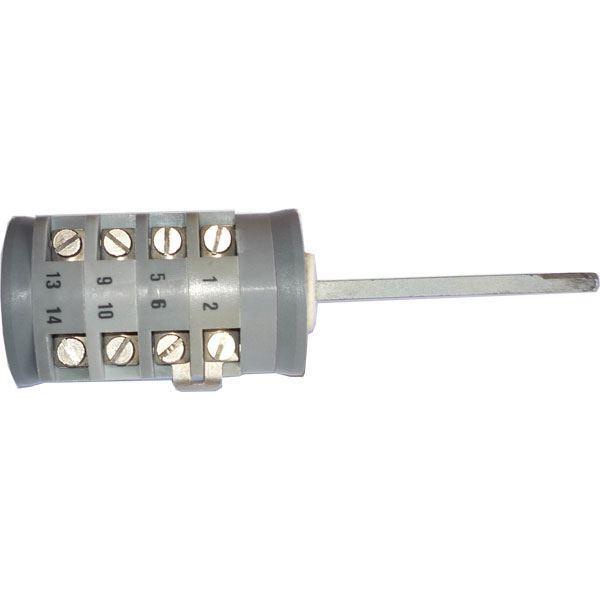

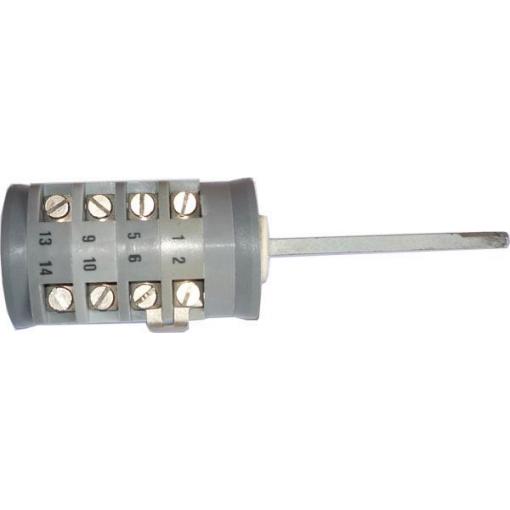

Vačkový otočný spínač (vypínač) určený pro řízení elektrických obvodů se střídavým napětím. Spínač nabízí 7 pracovních poloh s 30° krokem mezi jednotlivými pozicemi.
Vlastnosti
- Typ: Vačkový otočný spínač
- Počet poloh: 7 (OFF + 6 pracovních pozic)
- Úhel mezi polohami: 30°
- Jmenovitý proud: 16 A
- Jmenovité napětí: 380 V AC
- Konfigurace: OFF + 6 × ON
Sepnuté kontakty podle poloh
- Poloha 1 (OFF): vypnuto
- Poloha 2: 1s2 + 5s6 + 4s3
- Poloha 3: 5s6 + 4s3 + 8s7
- Poloha 4: 4s3 + 5s6 + 9s10
- Poloha 5: 5s6 + 4s3 + 12s11
- Poloha 6: 13s14 + 4s3
- Poloha 7: OFF
Využití
Spínač je určen pro průmyslové aplikace vyžadující vícepolohové řízení elektrických obvodů. Typicky se používá v řídících panelech, elektroinstalacích a průmyslové automatizaci pro sekvenční ovládání různých elektrických zařízení.
