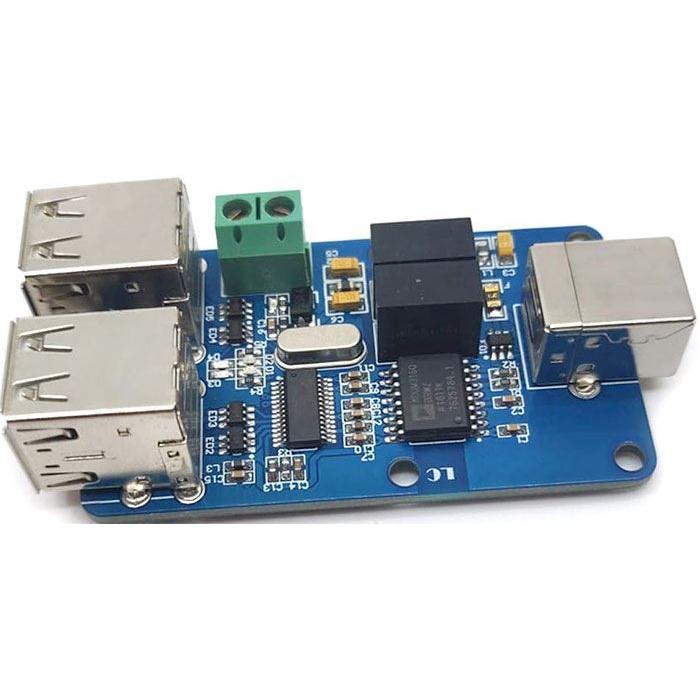

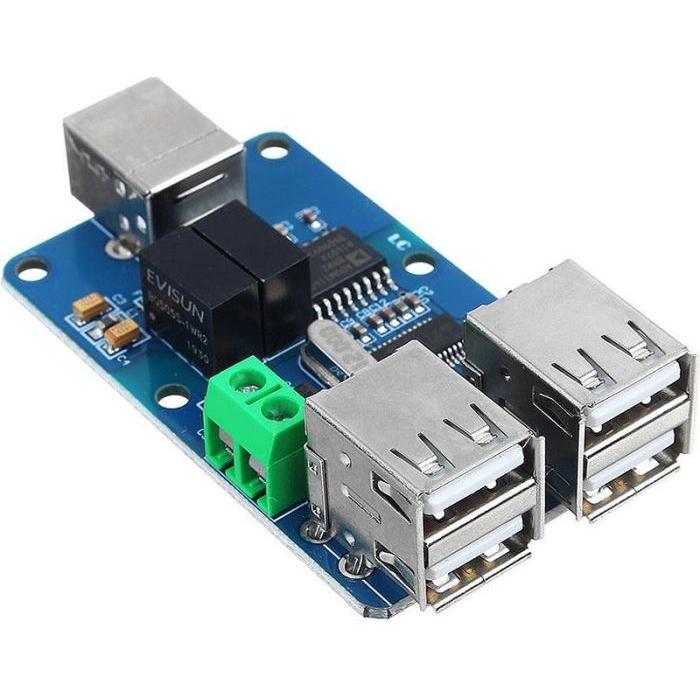

USB izolátor ADUM3160, 4kanálový, izolace 2500 V

USB izolátor na bázi obvodu ADUM3160 slouží jako ochrana USB portu počítače či notebooku před elektrickým rušením a nebezpečným napětím. Modul je určen především pro vývoj elektroniky v prostředí se silným elektromagnetickým rušením, při práci se silnými externími zdroji a v aplikacích vyžadujících galvanické oddělení.

Vlastnosti

• Kompatibilita: USB 2.0 (nízká a plná rychlost)
• Izolační napětí: 2500 V (napájecí modul 1500 V)
• Datové rychlosti: 1,5 Mb/s (nízká rychlost) a 12 Mb/s (plná rychlost), přepínatelné DIP přepínačem
• Napájení: přímo z USB portu hostitelského počítače, bez externího zdroje
• Bez ovladačů, plug-and-play, hot-swappable
• Podpora všech typů USB přenosů: řídící, dávkový, přerušovaný, synchronní/izochronní

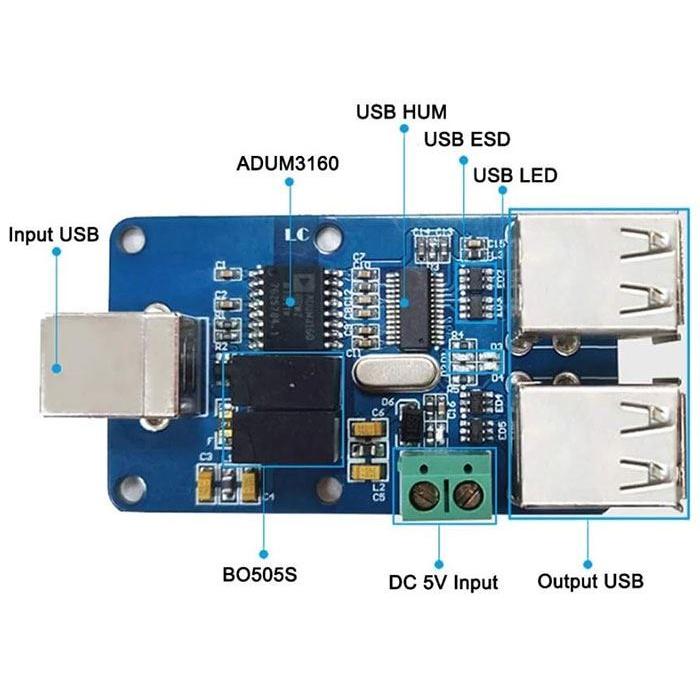

• Výstupní výkon napájecího modulu B0505S: 1 W
• Provozní teplota: -40 °C až +85 °C

Využití

Modul se používá při vývoji a testování elektronických zařízení připojovaných přes USB, v servisu a laboratorních podmínkách s vysokým elektromagnetickým rušením, při práci se silným externím napájením a v aplikacích, kde je nezbytné galvanické oddělení mezi počítačem a periferií. Chrání USB port a základní desku počítače před poškozením od rušivých signálů a přepětí.

Technické parametry

Model

ADUM3160

Počet kanálů

4

Izolační napětí (hlavní)

2500 V

Izolační napětí (napájení)

1500 V

Nízká rychlost USB

1,5 Mb/s

Plná rychlost USB

12 Mb/s

Napájení

USB port (bez externího zdroje)

Výkon modulu B0505S

1 W

Teplotní rozsah

-40 °C až +85 °C
