Kód: c_3532335

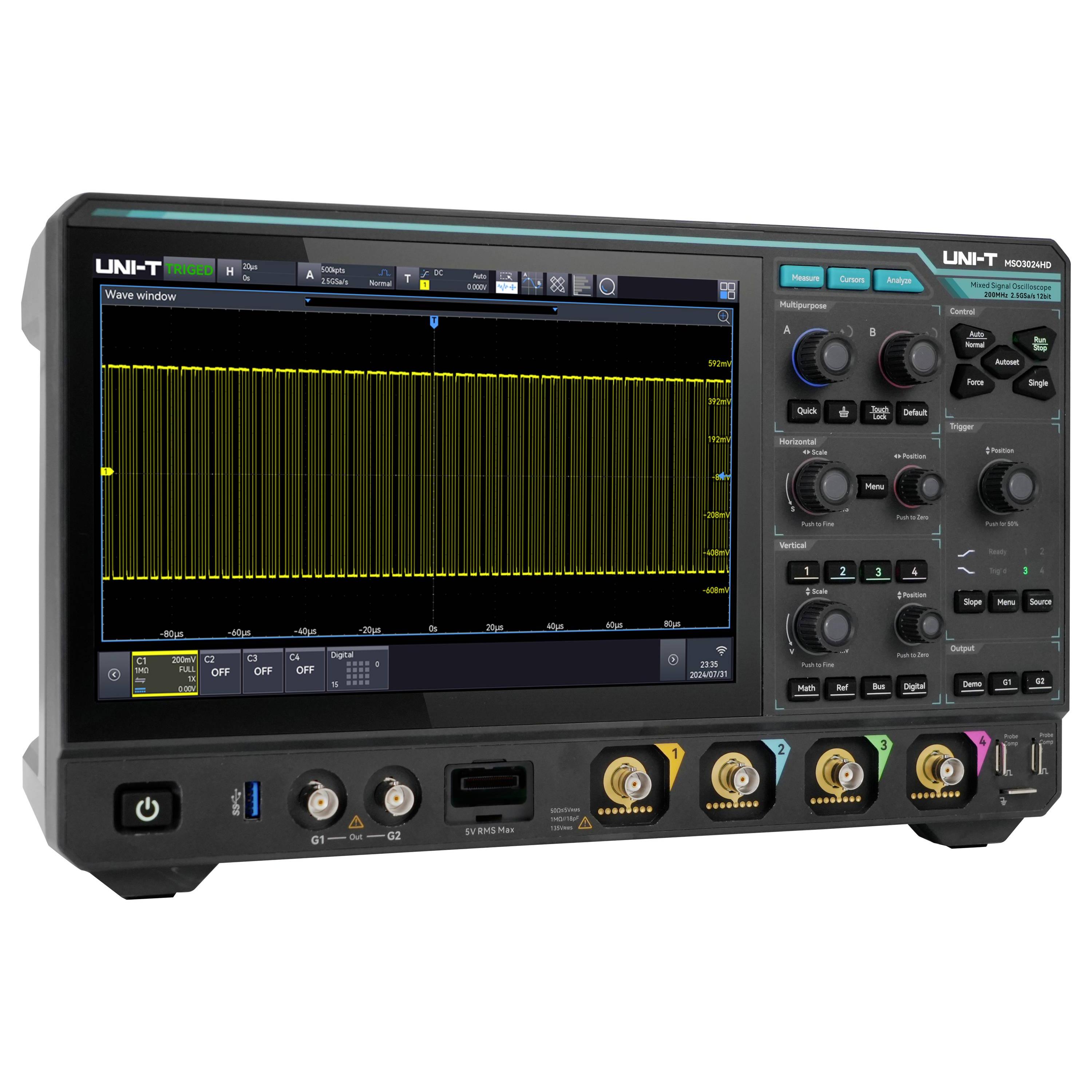

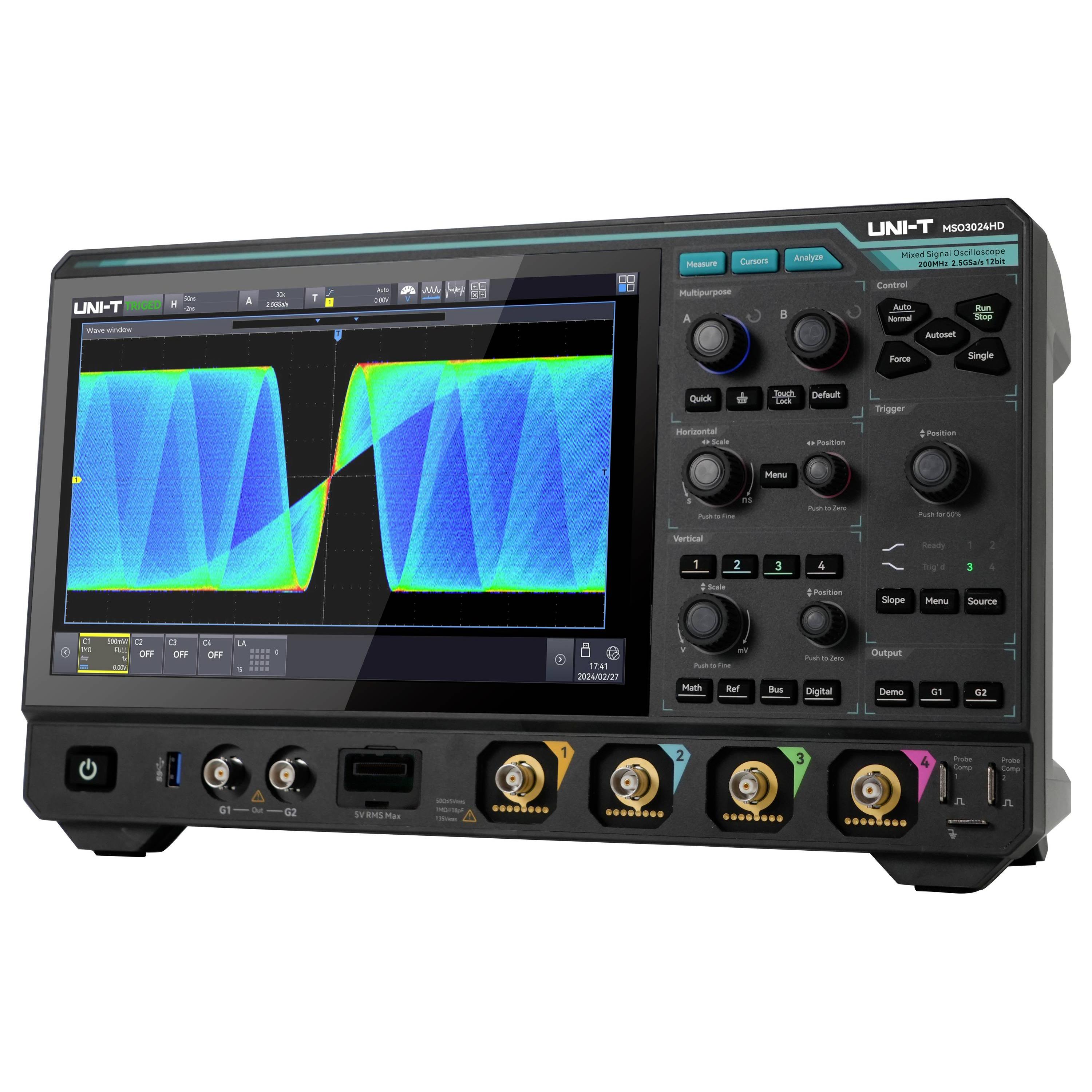

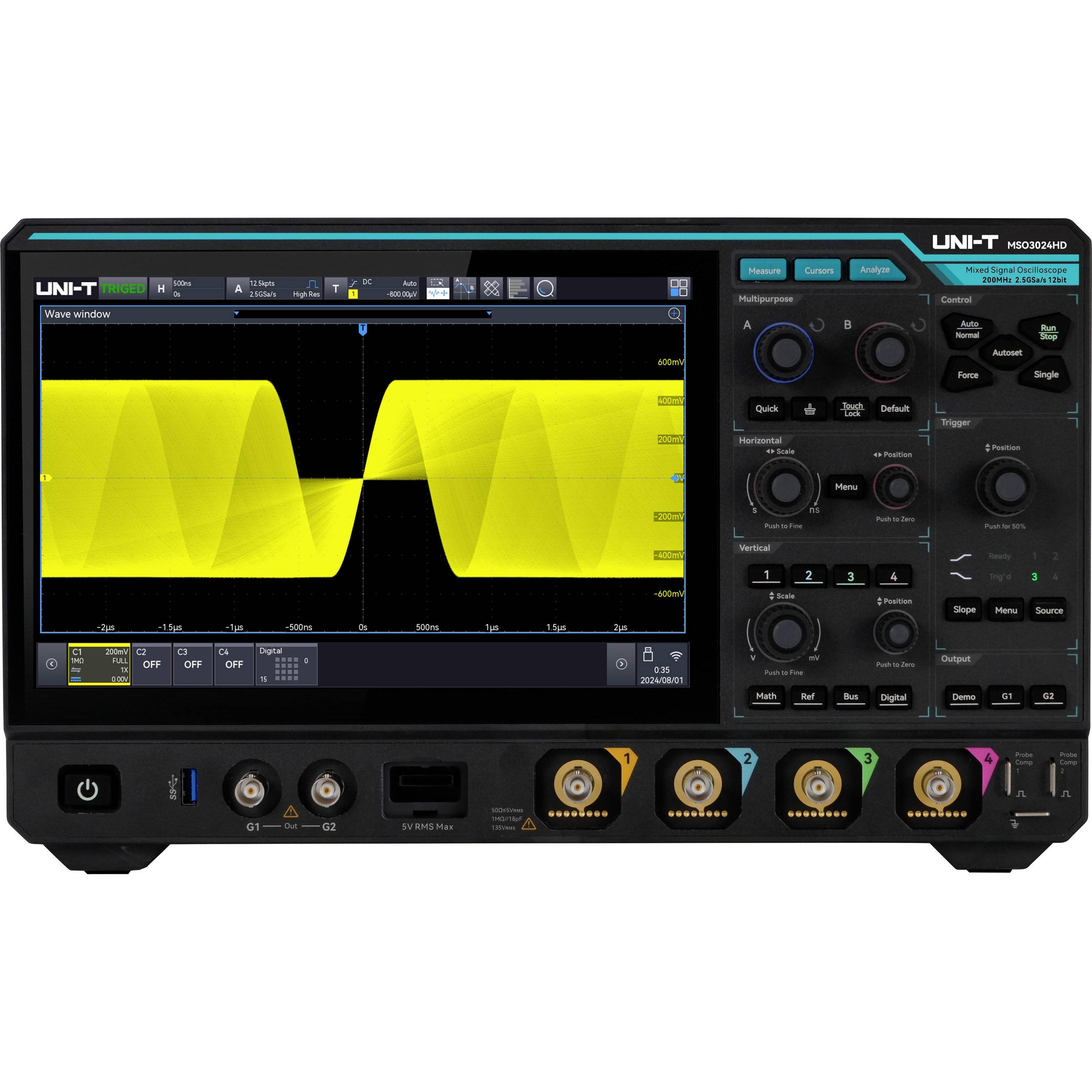

Výkonný osciloskop s vysokým rozlišením MSO3024HD s šířkou pásma až 200 MHz, rychlostí snímání 2,5 GSa/s, 4 analogovými a 16 digitálními kanály a hloubkou paměti až 500 Mpts. Díky exkluzivní technologii Ultrafosfor 3.0 dosahuje míra snímání ve tvaru křivky až 1.500.000 wfs/s se 256 stupni šedé. Nabízí inovativní digitální trigger systém s vysokou citlivostí a nízkou chvění a řadu analytických funkcí, jako je spektrální analýza, analýza výkonu, ERES, histogram, maskentest, Waveform - záznam, analýza protokolu a další. 10,1" kapacitní dotykový displej s možností ovládání více gesty v kombinaci s praktickými tlačítky pro rychlou volbu zajišťuje mimořádně intuitivní ovládání a optimalizovaný uživatelský zážitek.
Tento text byl přeložen strojově.
Parametry
Rozměry: (d x š x v) 106 x 364 x 209 mm
Vnější výška: 209 mm
Vnější délka: 106 mm
Vnější šířka: 364 mm
Typ/rozlišení displeje: 1 280 x 800 Pixel
Počet analogových vstupů: 4
Počet digitálních vstupů max.: 16
Kalibrováno dle: bez certifikátu

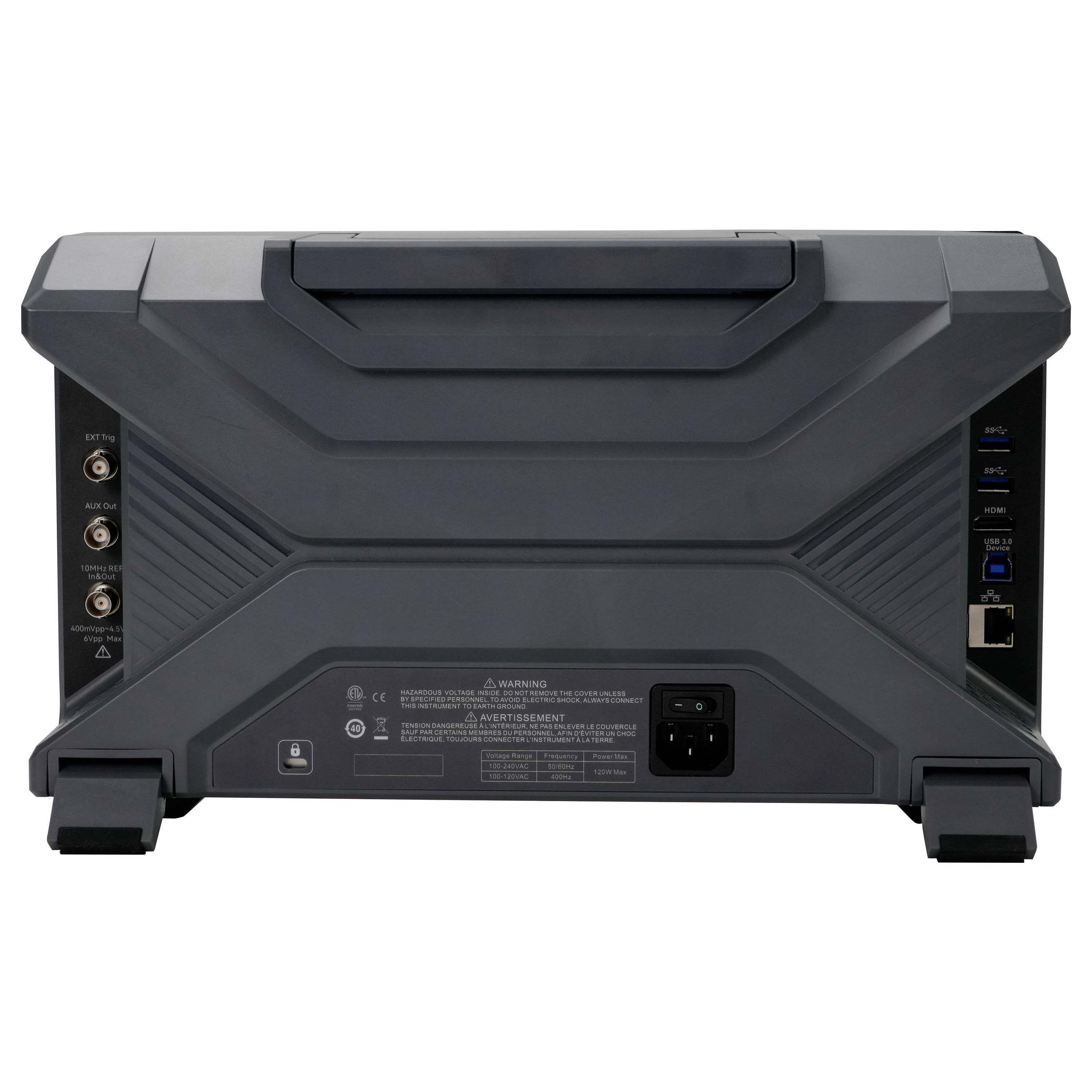

Rozhraní (součástky): USB zařízení · hostitelský port USB · LAN · HDMI
Typ (výrobce): MSO3024HD
Šířka pásma: 200 MHz
Hloubka paměti na kanál (Mpts): 500 Mpts
Rozlišení: 12 Bit
Vzorkovací frekvence na kanál: 2.5 GSa/s
Velikost obrazovky: 10,1 palec
Vstupní impedance: 1 MΩ
Připojení vstupu: DC, AC, GND
Displej (druh, velikost, řádky/znaky/rozlišení): 10.1" HD kapacitní multidotykový displej
Napájení: 100 - 240 V/50 až 60 Hz
Rozsah časové základny: 2 ns/dílek až 1 ks/dílek
Rozsah vstupního napětí: 400 V
Hmotnost: 3.83 kg
Kategorie produktu: digitální osciloskop
Obsah dodávky
1x MSO3024HD (4CH, 200 MHz, 12 bitový High Definition osciloskop)
1x napájecí kabel
1x USB 3.0 datový kabel, 1 m, USB a-B.
2x pasivní sonda UT-P06
1x průchozí BNC kabel
1x BNC kabel s krokosvorkami (červený a černý)
1x prostředek proti zamlžení, 3 g
1x certifikát o kalibraci
1x bezpečnostní pokyny (vícejazyčné)
1x návod pro rychlé spuštění (v angličtině)
Výhody
16 bitové vysoké rozlišení: Kombinuje 12 bitový ADC s 4-bitovou ERES technologií pro efektivní rozlišení 16 bitů, díky čemuž jsou struktury signálu přesně zobrazeny a účinně potlačeny rušení.
Ultra fosfor 3.0: Umožňuje rychlost záznamu vlnových průběhů až 1.500.000 000 wms/s v sekvenčním režimu s minimální dobou úmrtí kratší než 1 μs, ideální pro ideal sporadické anomálie signálu.
Funkce 9 v 1 s: Integrovaný osciloskop, logický analyzátor, generátor funkcí/arbitrárních průběhů signálu, spektrální analyzátor, analyzátor protokolů, analyzátor výkonu, analyzátor Bode-Plot, velmi přesný čítač frekvencí a digitální voltmetr v jednom zařízení.
Rozsáhlá analýza protokolu: Podporuje 12 běžných protokolů, včetně UART, I2c, SPI, CAN, CAN-FD, LIN, FLEXRAY, SENT, I2ZNAM, MIL-STD-1553, ARINC 429 a Manchester, s rychlým dekódování dat 200 M za méně než 1 sekundu.
Funkce analýzy výkonu: Nabízí komplexní funkce, jako je analýza PSRR, analýza Closed Loop, vyhodnocení kvality proudu, harmonická a analýza zapínacího proudu pro vyhodnocení a optimalizaci systémové stability a energetické účinnosti.
Zrychlený Maskenttest v reálném čase: Splňuje standard 6σ s trváním nižším než 1 sekunda, což umožňuje účinnou validaci kvality signálu.
EAN: 6935750530481
