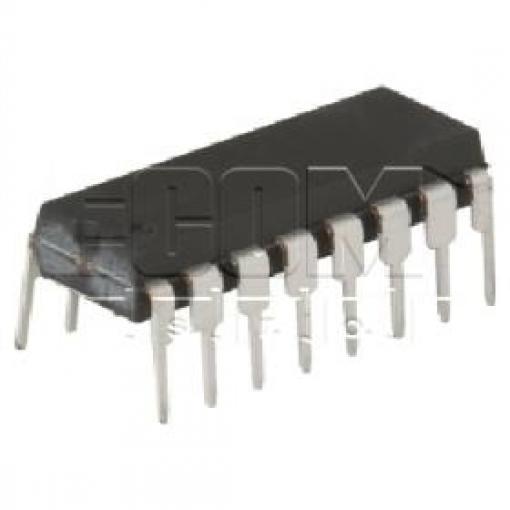

Integrovaný obvod obsahující osm NPN Darlingtonových tranzistorů se společným emitorem. Určen pro řízení a spínání zátěží v logických obvodech a mikrokontrolérech.
Vlastnosti
- Osm nezávislých NPN Darlingtonových tranzistorů
- Společný emitor (pin 9)
- Nízké napětí mezi bází a emitorem
- Vysoký zesilovací činitel
- Pouzdro DIP-18 (průchodové)
- Certifikace RoHS
Využití
Vhodné pro řízení LED diod, relé, motorů a dalších zátěží z logických obvodů, mikrokontrolérů (Arduino, PIC, AVR) a FPGA. Často se používá v aplikacích vyžadujících spínání více nezávislých kanálů.
Technické parametry
- Model
- ULN2804A
- Počet kanálů
- 8
- Typ tranzistoru
- NPN Darlington
- Maximální napětí kolektor
- emitor: 50 V
- Maximální proud kolektoru
- 0,5 A
- Teplotní rozsah
- -20 °C až +85 °C
- Pouzdro
- DIP-18
- Norma
- RoHS
