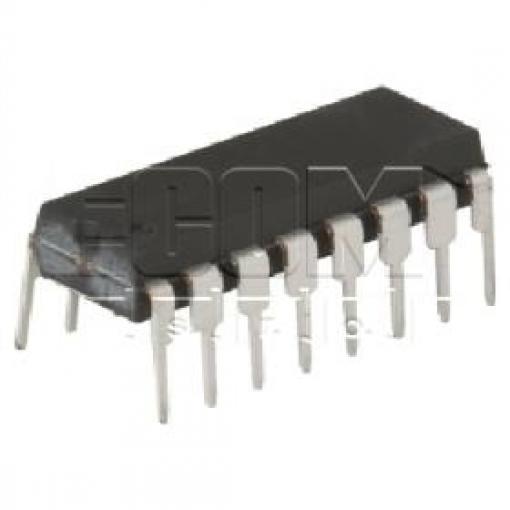

Integrovaný obvod obsahující osm NPN tranzistorů v Darlingtonově zapojení se společným emitorem. Určen pro řízení a spínání induktivních zátěží a výstupních prvků v digitálních systémech.
Vlastnosti
- Počet kanálů: 8× NPN Darlington
- Společný emitor (společná sběrnice)
- Maximální napětí kolektor–emitor: 50 V
- Maximální proud kolektoru: 0,5 A na kanál
- Pouzdro: DIP-18
- Teplotní rozsah: -40 °C až +85 °C
- Certifikace: RoHS
Využití
Typické aplikace zahrnují řízení relé, solenoidů, LED diod, motorů a dalších induktivních prvků z mikrokontrolérů (Arduino, PIC, STM32) a logických obvodů. Darlingtonovo zapojení poskytuje vysoký zesilovací činitel, což umožňuje spínání větších proudů z nízkonapěťových logických výstupů. Součástka se používá v průmyslové automatizaci, řídících systémech a periferních modulech.
