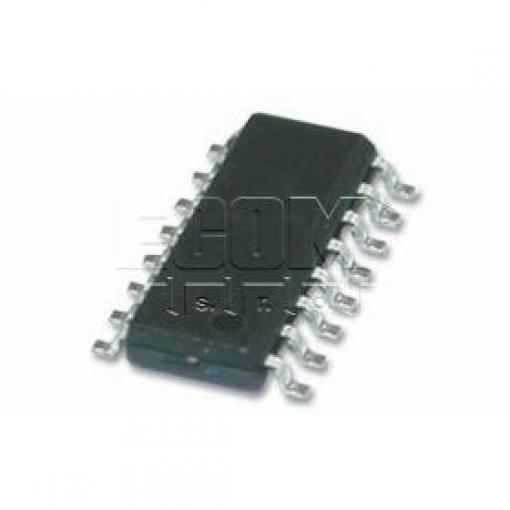

Tranzistorové pole ULN2004AD, 7× NPN Darlington, SO-16

Integrovaný obvod obsahující sedm NPN tranzistorů v Darlingtonově konfiguraci se společným emitorem. Určen pro řízení a spínání zátěží v logických obvodech a mikrokontrolérových aplikacích.

Vlastnosti

• Sedm nezávislých NPN Darlingtonových tranzistorů
• Společný emitor (pin GND)
• Maximální napětí kolektor–emitor: 50 V
• Maximální proud kolektoru na kanál: 0,5 A
• Pouzdro: SO-16 (3,9 mm)
• Teplotní rozsah: -20 °C až +70 °C
• Certifikace: RoHS (LF — olověný)

Využití

Typické aplikace zahrnují řízení relé, LED diod, motorů a dalších zátěží z mikrokontrolérů (Arduino, PIC, STM32), logických obvodů a FPGA. Darlingtonova konfigurace umožňuje nižší proud báze a vyšší zesílení. Součástka je vhodná pro průmyslové řídící systémy, domácí automatizaci a vývojové projekty.

Technické parametry

Model

ULN2004AD

Počet kanálů

7

Typ

NPN Darlington

Maximální napětí UCE

50 V

Maximální proud IC

0,5 A

Pouzdro

SO-16

Rozměr pouzdra

3,9 mm

Teplotní rozsah

-20 °C až +70 °C

Norma

RoHS (LF)
