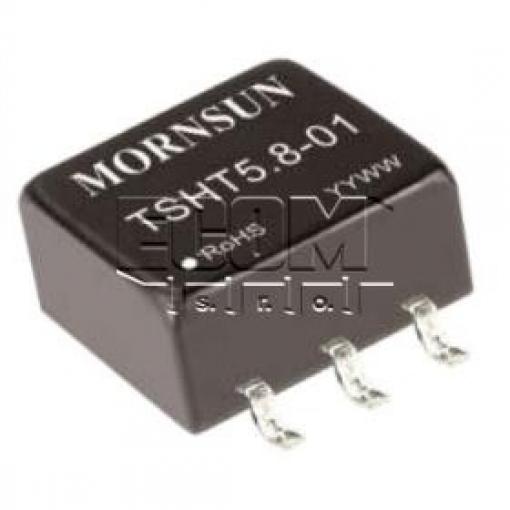

Vysokofrekvenční transformátor (trafo) určený pro spínané zdroje a DC/DC měniče. Konstrukční řada TSHT5.8 s malým pouzdrem SMD pro moderní elektroniku.
Vlastnosti
- Převod: 1:1
- Primární indukčnost: 146 µH
- Sekundární indukčnost: 185 µH
- Primární odpor: 0,34 Ω
- Sekundární odpor: 0,41 Ω
- Izolační napětí: 3 kV
- Pouzdro: SMD 9,4 × 8,7 × 5,9 mm
- Certifikace: RoHS, LF
Využití
Transformátor je určen pro aplikace v DC/DC zdrojích, izolačních měničích a vysokofrekvenčních obvodech. Malé SMD pouzdro umožňuje kompaktní návrh desek plošných spojů. Používá se v průmyslové elektronice, telekomunikacích a výkonových aplikacích vyžadujících galvanické oddělení.
