Sestava pro jednokřídlou bránu - šířka křídla do 3m, hmotnost do 500kg (závisí na délce křídla), samosvorný pohon s elektrickým koncovým spínačem otevřené polohy, mechanické odblokování při výpadku napájení.
ToonaKit je nová sada pro automatizaci jednokřídlé brány určená pro intenzivní provoz a pro zatížení až 80%. Maximální délka jednoho křídla 3m a hmotnost jednoho křídla do 500kg (závisí na délce křídla). Napájecí napětí pohonu 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon TO4024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.
Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit plynule trimrem).
Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
Programování je velice jednoduché a je celé plně automatické.
Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.
Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
Pokud se spojka spustí třikrát za sebou, aniz by byl pohyb správně dokončen dojde k zastavení bez obracení.
Technické parametry pohonu Toona4024 (TO4024):
samosvorný pohon s odblokováním
nasouvací napájecí konektor
mechanický koncový doraz při otevření
krytí: IP 44
napájecí napětí: 24V DC
maximální proud: 5A
příkon: 120W
dráha: 310mm
maximální síla: 2000N
pracovní zatížení: 80%
rozměry: 803x110x110
hmotnost jednoho pohonu TO4024: 6kg
Termín dodání: ihned, zboží je trvale skladem
Záruční doba: 24 měsíců

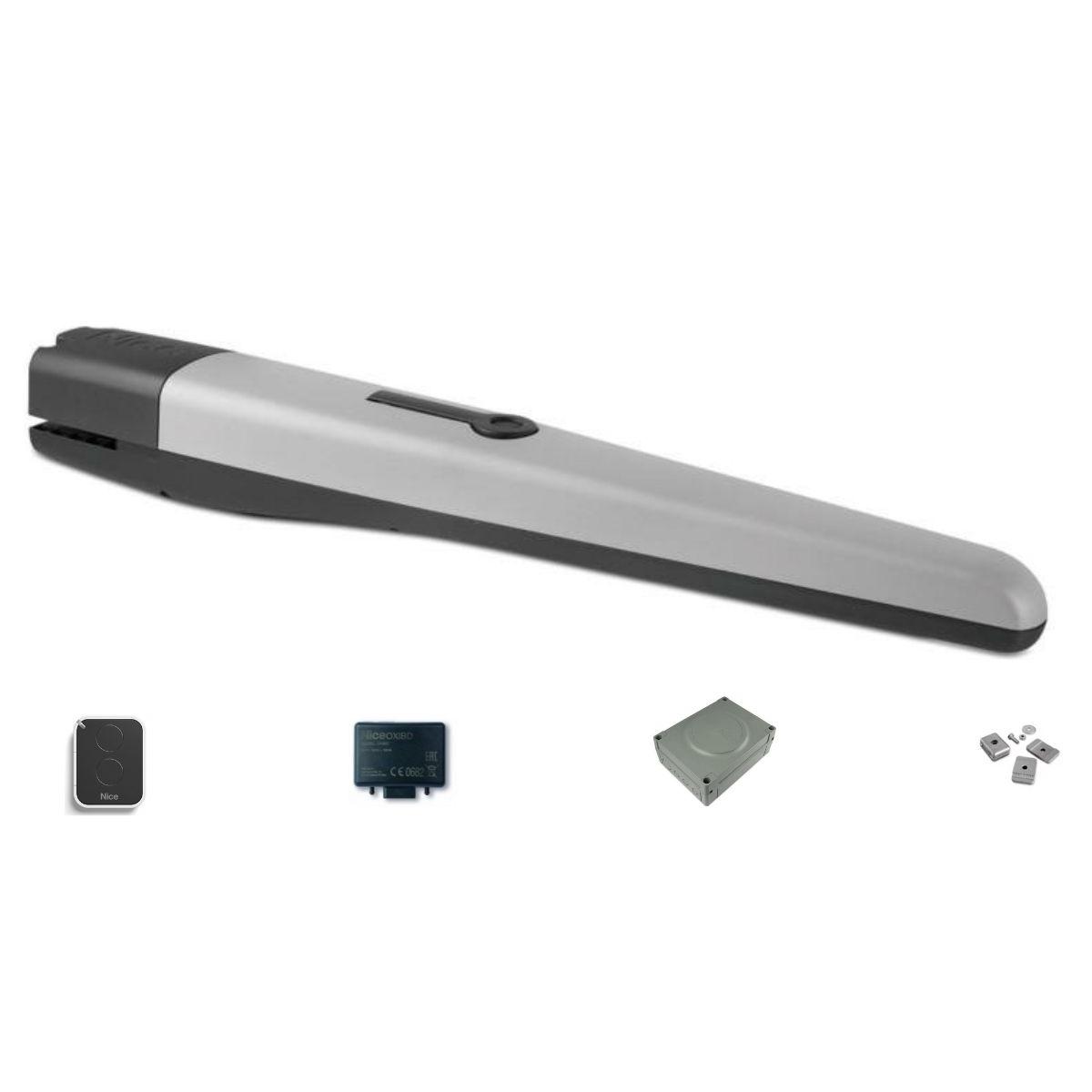

Sada TOONAKIT obsahuje:
1 ks - TO4024 - pohon Toona 24V pro křídlovou bránu do 3m
1 ks - MC824HR10 - řídící jednotka Nice
1 ks - zásuvný přijímač OXIBD
1 ks - čtyřkanálového dálkového ovladače MYGO4
Instalační návody k pohonu ToonaKit a řídící jednotce (česky):
Instalační návod k řídící jednotce MC824H ke stažení ve formátu pdf
Instalační návod k pohonu Toona ke stažení ve formátu pdf
Sestava pro jednokřídlou bránu - šířka křídla do 3m, hmotnost do 500kg (závisí na délce křídla), samosvorný pohon s elektrickým koncovým spínačem otevřené polohy, mechanické odblokování při výpadku napájení.
ToonaKit je nová sada pro automatizaci jednokřídlé brány určená pro intenzivní provoz a pro zatížení až 80%. Maximální délka jednoho křídla 3m a hmotnost jednoho křídla do 500kg (závisí na délce křídla). Napájecí napětí pohonu 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon TO4024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.
Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit plynule trimrem).
- Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
- Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
- Programování je velice jednoduché a je celé plně automatické.
- Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.
- Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
- Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
- Pokud se spojka spustí třikrát za sebou, aniz by byl pohyb správně dokončen dojde k zastavení bez obracení.
Technické parametry pohonu Toona4024 (TO4024):
- samosvorný pohon s odblokováním
- nasouvací napájecí konektor
- mechanický koncový doraz při otevření
- hmotnost jednoho pohonu TO4024: 6kg
Termín dodání: ihned, zboží je trvale skladem
Záruční doba: 24 měsíců
Sada TOONAKIT obsahuje:
- 1 ks - zásuvný přijímač OXIBD
- 1 ks - čtyřkanálového dálkového ovladače MYGO4
Instalační návody k pohonu ToonaKit a řídící jednotce (česky):
Instalační návod k řídící jednotce MC824H ke stažení ve formátu pdf
Instalační návod k pohonu Toona ke stažení ve formátu pdf
Parametry
Hmotnost: 10
