TOONA7024KIT je nová sada pro automatizaci dvoukřídlé brány určená pro intenzivní provoz a pro zatížení až 80%. Maximální délka jednoho křídla 7m a hmotnost jednoho křídla do 1700kg (závisí na délce křídla). Napájecí napětí pohonu 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon TO7024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.
Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit plynule trimrem).
Jaké jsou největší přednosti sady?
Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
Programování je velice jednoduché a je celé plně automatické.
Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.
Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
Pokud se spojka spustí třikrát za sebou, aniz by byl pohyb správně dokončen dojde k zastavení bez obracení.

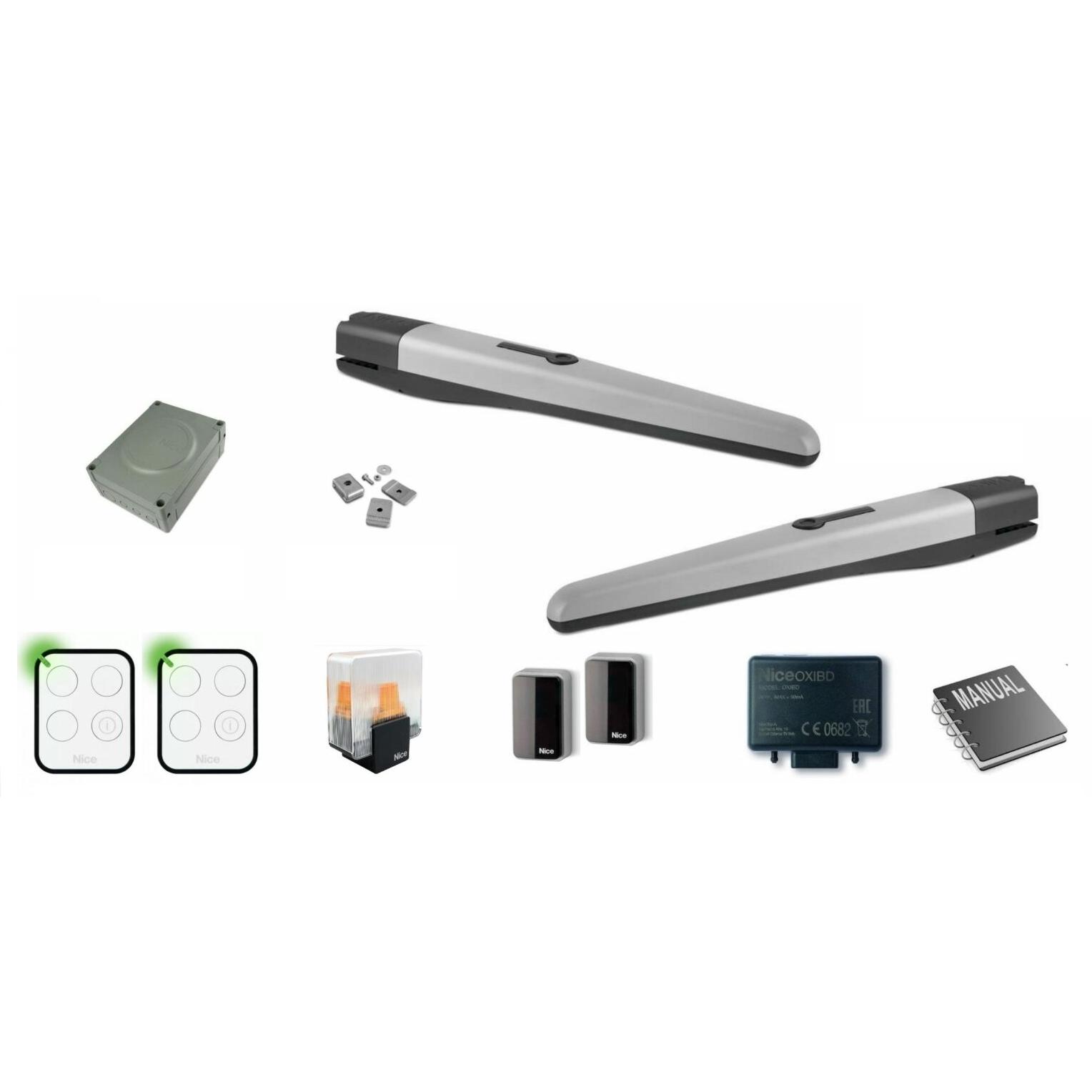

Sada TOONA7024 KIT obsahuje:
2 ks - TO7024 - pohon Toona 24V pro křídlovou bránu do 7m
1 ks - MC824H - řídící jednotka Nice
1 ks - přijímač OXIBD
1 ks - EPMB - pár povrchových fotobuněk, fotobuňky Nice BlueBUS
2 ks - MYGO 4- čtyřkanálový dálkový ovladač NICE
1 ks - ELDC - výstražná LED lampa Nice 12 - 36 VDC včetně antény
Technické parametry pohonu TO7024:
samosvorný pohon s odblokováním
max. cyklů za hodinu: 41
nasouvací napájecí konektor
mechanický koncový doraz při otevření
krytí: IP 44
napájecí napětí: 24V DC
maximální proud: 5A
příkon: 120W
dráha: 470mm
maximální síla: 2700N
pracovní zatížení: 80%

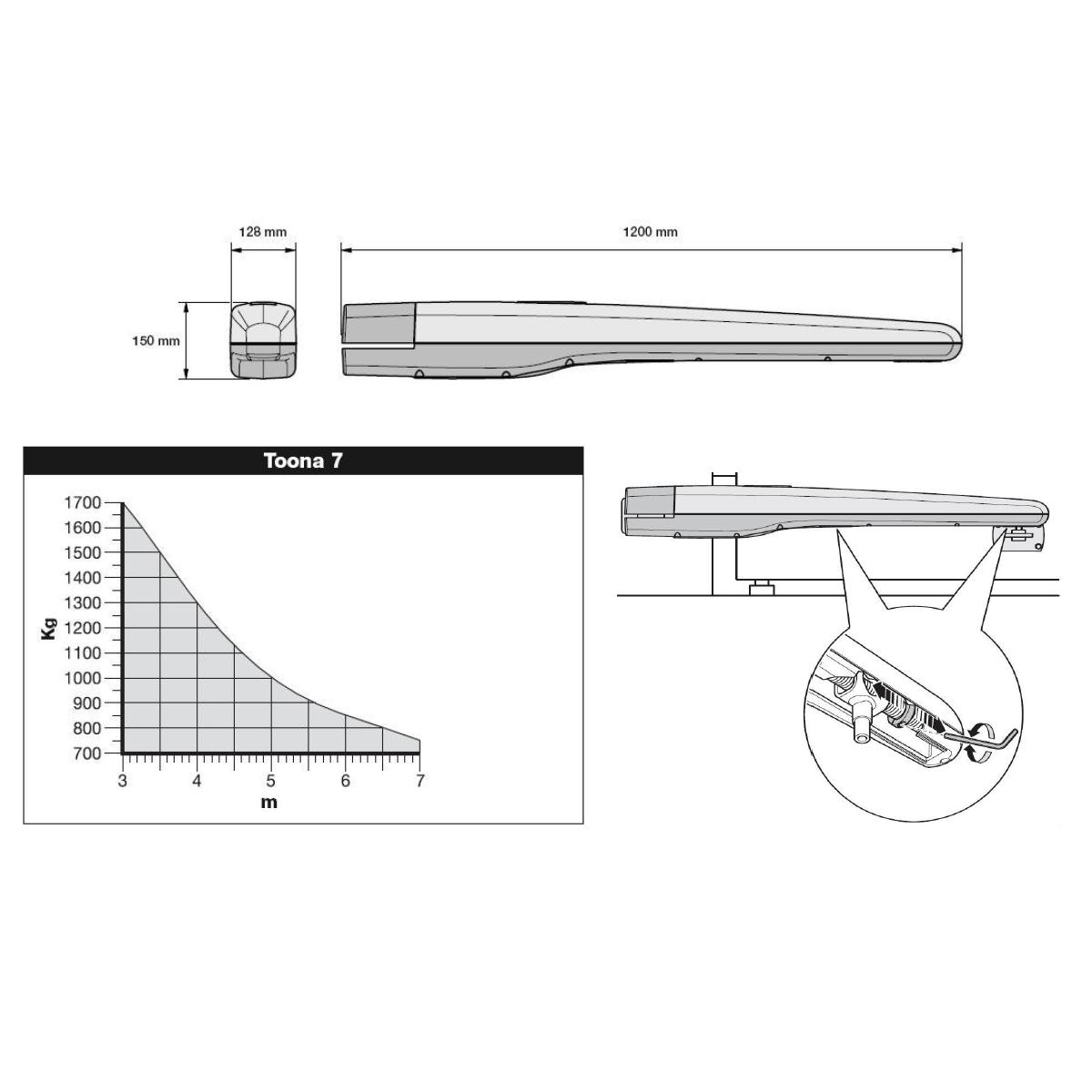

rozměry: 1200x128x150
hmotnost jednoho pohonu TO7024: 15kg
TOONA7024KIT je nová sada pro automatizaci dvoukřídlé brány určená pro intenzivní provoz a pro zatížení až 80%. Maximální délka jednoho křídla 7m a hmotnost jednoho křídla do 1700kg (závisí na délce křídla). Napájecí napětí pohonu 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon TO7024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.
Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit plynule trimrem).
Jaké jsou největší přednosti sady?
- Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
- Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
- Programování je velice jednoduché a je celé plně automatické.
- Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.
- Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
- Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
- Pokud se spojka spustí třikrát za sebou, aniz by byl pohyb správně dokončen dojde k zastavení bez obracení.
Sada TOONA7024 KIT obsahuje:
Technické parametry pohonu TO7024:
- samosvorný pohon s odblokováním
- max. cyklů za hodinu: 41
- nasouvací napájecí konektor
- mechanický koncový doraz při otevření
- krytí: IP 44
- napájecí napětí: 24V DC
- maximální proud: 5A
- příkon: 120W
- dráha: 470mm
- maximální síla: 2700N
- pracovní zatížení: 80%
- rozměry: 1200x128x150
- hmotnost jednoho pohonu TO7024: 15kg
Parametry
Hmotnost: 19
