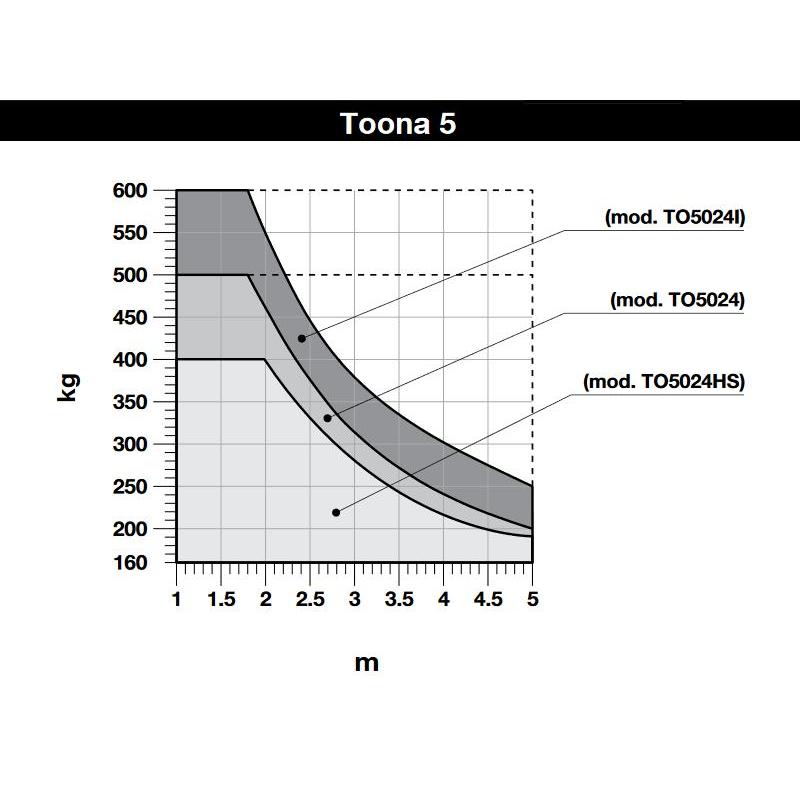

TOONA5024KIT je nová sada pro automatizaci dvoukřídlé brány určená pro intenzivní provoz a pro zatížení až 80%. Maximální délka jednoho křídla 5m a hmotnost jednoho křídla do 750kg (závisí na délce křídla). Napájecí napětí pohonu 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon TO5024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.
Sadu nabízíme také ve variantě pro intenzivní provozy s pohony TO5024i za příplatek (na vyžádání).
Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit plynule trimrem).
Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
Programování je velice jednoduché a je celé plně automatické.
Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.
Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
Pokud se spojka spustí třikrát za sebou, aniz by byl pohyb správně dokončen dojde k zastavení bez obracení.

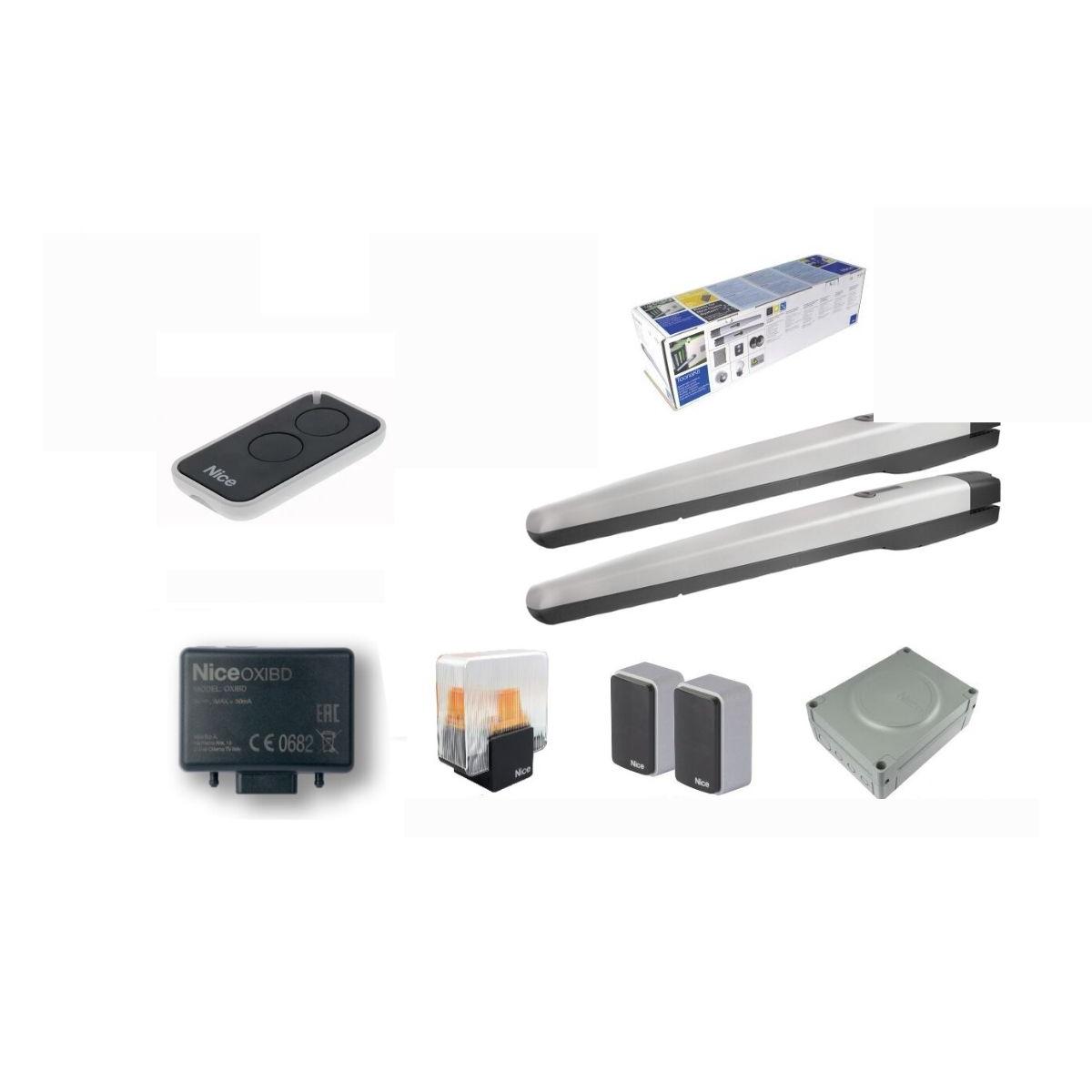

Sada TOONA5024KIT obsahuje:
2 ks pohonu TOONA5024, TO5024i (intenzivní provoz), TO5024HS (High Speed)
řídící jednotku MC824HR10
zásuvný čtyřkanálový přijímač OXIBD
výstražnou lampu ELDC
fotobuňky EPMB
dálkový ovladač MYGO4BD
Doporučené příslušenství:
PLA8 - šroubovací konzola pro bránové křídlo - 210 Kč bez DPH
PLA14 - stavitelná zadní konzola k našroubování

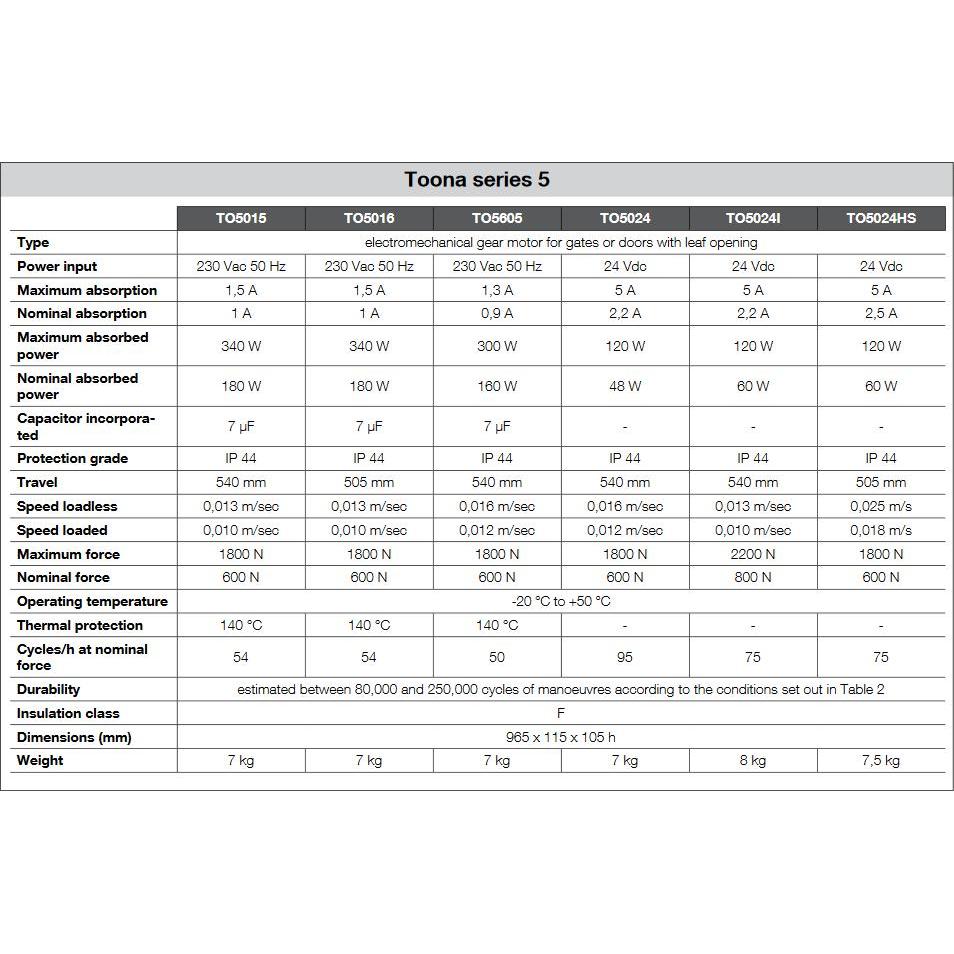

Technické parametry pohonu TO5024:
samosvorný pohon s odblokováním
nasouvací napájecí konektor
mechanický koncový doraz při otevření
krytí: IP 44
napájecí napětí: 24V DC
maximální proud: 4A
příkon: 100W
dráha: 470mm
maximální síla: 2000N
pracovní zatížení: 80%
rozměry: 953x110x110
hmotnost jednoho pohonu TO5024: 7kg
Instalační návody k pohonu Toona5024 Kit a řídící jednotce (česky):
Instalační návod k řídící jednotce MC824H ke stažení ve formátu pdf
Instalační návod k pohonu Toona ke stažení ve formátu pdf
TOONA5024KIT je nová sada pro automatizaci dvoukřídlé brány určená pro intenzivní provoz a pro zatížení až 80%. Maximální délka jednoho křídla 5m a hmotnost jednoho křídla do 750kg (závisí na délce křídla). Napájecí napětí pohonu 24V DC, napájecí napětí řídící jednotky 230V AC. Pohon TO5024 je velmi přesný díky zabudovanému encodéru otáček, který vyhodnocuje řídící jednotka, která díky tomu může přesně vypočítat, v jaké pozici se pohon nachází a kdy má zpomalit.
Sadu nabízíme také ve variantě pro intenzivní provozy s pohony TO5024i za příplatek (na vyžádání).
Přesné koncové polohy je docíleno zpomalením. Řídící jednotka je navíc vybavena funkcí stopampér (reverzuje při větším zatížení motoru – hodnotu zatížení lze nastavit plynule trimrem).
- Doba otevření pohonu tedy nezávisí na pracovní době, ale na systému, který kontroluje polohu pomocí magnetického senzoru, který je zabudován v pohonu.
- Rychlost je během pohybu neustále kontrolována a jakákoliv překážka je okamžitě vyhodnocena a pohyb se tak obratí (protinárazovost).
- Programování je velice jednoduché a je celé plně automatické.
- Pohyb brány je kontrolován systémem v pohonu, který pracuje na principu magnetického senzoru instalovaného na hřídeli motoru. Tento systém je odolný proti problémům spojeným s nečistotou, vlhkostí atd., což znamená, že je vhodný pro použití v nepříznivých klimatických podmínkach.
- Enkodér neustále při pohybu kontroluje pozici a rychlost brány. Pokud zjistí nějakou překážku, bránu zastaví.
- Pokud je nastaven na některý z automatických funkčních módu, bude zahájen pohyb v opačném směru.
- Pokud se spojka spustí třikrát za sebou, aniz by byl pohyb správně dokončen dojde k zastavení bez obracení.
Sada TOONA5024KIT obsahuje:
- 2 ks pohonu TOONA5024, TO5024i (intenzivní provoz), TO5024HS (High Speed)
- zásuvný čtyřkanálový přijímač OXIBD
Doporučené příslušenství:
PLA8 - šroubovací konzola pro bránové křídlo - 210 Kč bez DPH
PLA14 - stavitelná zadní konzola k našroubování
Technické parametry pohonu TO5024:
- samosvorný pohon s odblokováním
- nasouvací napájecí konektor
- mechanický koncový doraz při otevření
- hmotnost jednoho pohonu TO5024: 7kg
Instalační návody k pohonu Toona5024 Kit a řídící jednotce (česky):
Instalační návod k řídící jednotce MC824H ke stažení ve formátu pdf
Instalační návod k pohonu Toona ke stažení ve formátu pdf
Parametry
Hmotnost: 19
Možnost napájení fotovoltaickým panelem: 1
IoT: 1
Pro křídlo brány až do šířky: 5
Zálohovatelné baterií: 1
BlueBus: 1
Dvoukřídlá / jednokřídlá brána: Dvoukřídlá brána
Typ motoru: 24 V
Dorazy v pohonu: mechanický doraz při otevření i zavření
Stavitelné konzoly: 1
Pro křídlo brány do hmotnosti: 750
