Kód: c_1411083

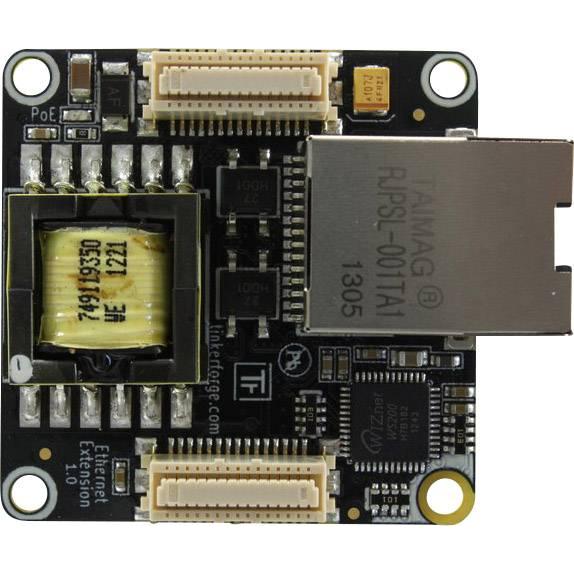

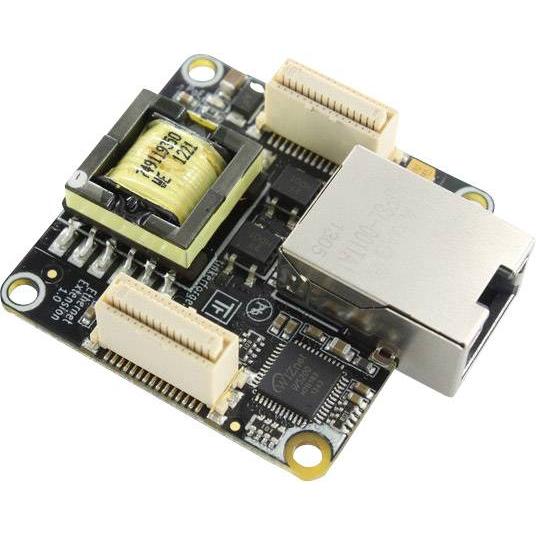

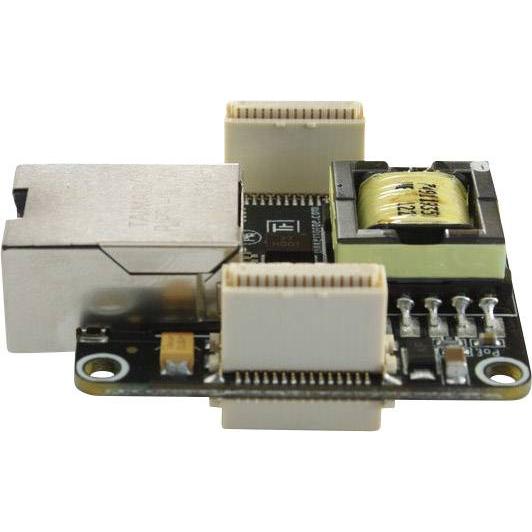

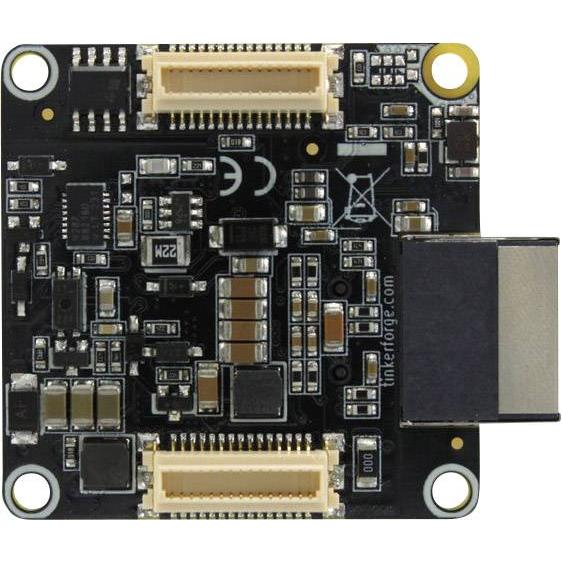

Pomocí rozšíření Ethernet Extension lze integrovat bloky a moduly do sítě LANi. Podporuje 10Base/100BaseTX Ethernet a je kompatibilní se standardem 1000 BaseTX. Rozšíření je k dispozici ve dvou variantách: verze PoE disponuje vestavěným napájením PoE, které umožňuje napájet připojené moduly podle průmyslového standardu IEEE 802.3af. Díky tomu lze napájení realizovat jak přes PoE injektory, tak i přes PoE spínače. Druhá varianta se dodává bez napájení PoE.
Protože rozšíření zpracovává rozhraním API vygenerované TCP/IP pakety samo, umožňuje ovládání přímo přes smartphone, tablet nebo (vestavěný) PC. Nepotřebujete tedy software Brick Daemon.
Rozšíření Ethernet Extension můžete používat spolu s blokem Master Brick nebo blokem RED Brick. Chcete-li ovládat jiné bloky, můžete z nich sestavit stoh a připojit jej k bloku Master Brick nebo bloku RED Brick. Chcete-li používat moduly, můžete je jednoduše připojit k libovolnému bloku Brick ve stohu (s výjimkou bloku RED Brick).
Z pohledu programátora je použití rozšíření Ethernet Extension zcela transparentní, tzn. všechny bloky a moduly lze používat stejně, jako kdyby byly k řídicímu zařízení připojené přímo přes USB.
Pro použití rozšíření Ethernet Extension musíte mít v bloku Master Brick firmware verze 2.1.0 nebo novější.
Nastavení Ethernetu
Rozšíření Ethernet Extension lze nastavit ve 2 režimech: DHCP nebo statická IP. Pokud použijete režim statické IP, musíte zadat IP adresu, masku podsítě a bránu.
MAC adresa rozšíření Ethernet Extension není pevně nastavena a bude přidělena. Pokud se z nějakého důvodu ztratí, najdete ji na samolepce na rozšíření Ethernet Extension.
Po dokončení nastavení klikněte na tlačítko „Save Ethernet Configuration“ a restartujte blok Master Brick.
WebSockets
Rozšíření Ethernet Extension podporuje technologii WebSockets od firmwaru verze 2.2.0 v bloku Master Brick. Nastavení „Max Connections“ umožňuje volně rozdělit 7 socketů rozšíření Ethernet Extension mezi normální a WebSocket připojení.
Technologii WebSockets využívá prohlížeč verze Java Script Bindings pro ovládání modulů a bloků.
Ověřování
Rozšíření Ethernet Extension podporuje ověřování od verze firmwaru 2.2.0 v bloku Master Brick. Standardně je ověřování deaktivováno. Pro aktivaci ověřování musíte zaškrtnout políčko „Use Authentication“ a zvolit tajné ověřovací heslo. Heslo může mít max. 64 ASCII znaků. Jakmile uložíte nastavení a restartujete blok Master Brick, ověřování se aktivuje.
Od té chvíle bude muset každé TCP/IP připojení k rozšíření Ethernet Extension nejprve prokázat, že zná heslo, než zahájí normální komunikaci.
PoE napájení
Pro napájení stohu bloků a modulů přes PoE lze použít například PoE injektor. Rozšíření Ethernet Extension pak napájí celý stoh. Zelená LED dioda na rozšíření indikuje aktivní PoE.
Serva připojená k blokům DC Brick, Servo Brick nebo Stepper Brick nelze napájet přes PoE, protože PoE napětí by v tomto případě bylo příliš vysoké. Totéž platí pro (krokové) motory.
Rozšíření Ethernet Extension lze provozovat společně s napájecím zdrojem vybaveným sestupným regulátorem.
Parametry
Množství: 1 ks
Rozměr, hloubka: 40 mm
Vnější výška: 16 mm
Vnější šířka: 40 mm
Vhodný pro (vývojový počítač): TinkerForge
Rozhraní: LAN (základní deska): 1 x
Kategorie produktu: TinkerForge
EAN: 4016139057118
