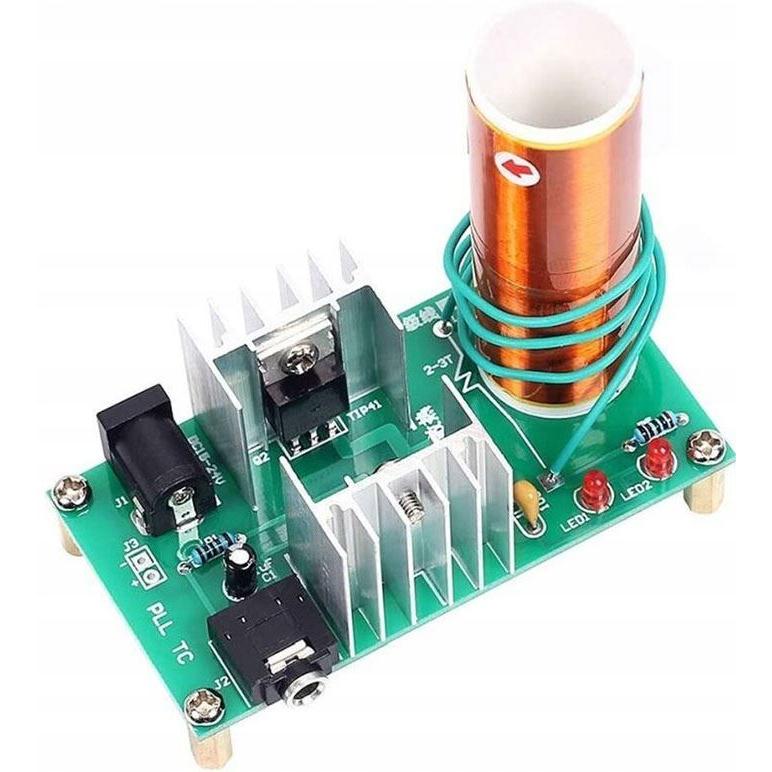

Teslův transformátor mini 15 W, 15–24 V DC

Vysokofrekvenční Teslův transformátor (trafo) pracující na rezonančním principu pro generování velmi vysokých napětí. Modul je určen pro výukové, experimentální a demonstrační účely.

Vlastnosti

• Výkon: 15 W
• Napájecí napětí: 15–24 V DC
• Rozměry desky: 40 × 80 mm
• Napájecí konektor: 5,5 × 2,1 mm
• Výstup: modré blesky dlouhé 5–10 mm na sekundární cívce
• Modulace zvukem: 3,5 mm jack konektor pro připojení audio signálu (rádio, MP3 přehrávač, mobilní telefon, počítač)

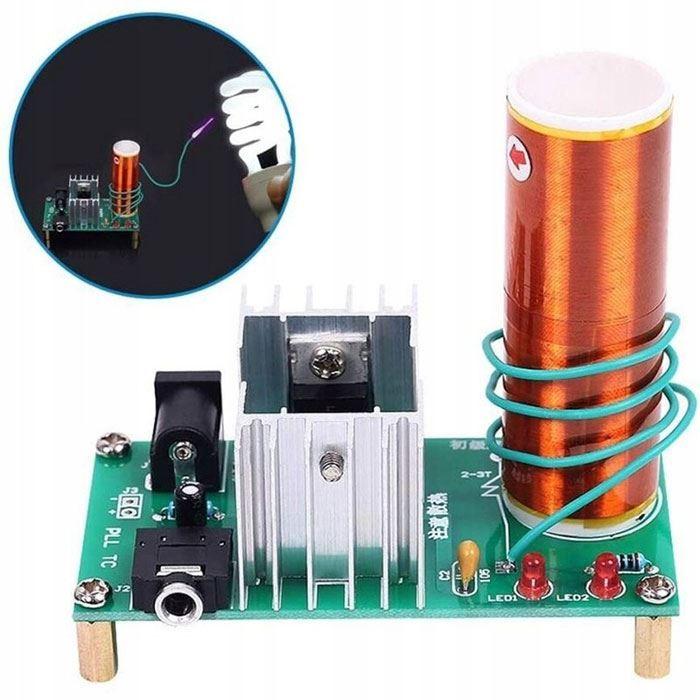

• Schopnost rozsvícení malé zářivky nebo úporné žárovky v blízkosti výstupu

Princip a využití

Transformátor je tvořen velkým počtem závitů navinutých tenkým izolovaným vodičem na nevodivém jádře (např. PVC trubka). Spodní konec je uzemněný. Modul lze modulovat audio signálem, čímž vzniká slyšitelný a jasný zvuk sršení. Používá se v edukačních stavebnicích, vědeckých projektech a experimentech s vysokým napětím.

Bezpečnost

⚠ Upozornění: Nezapínat v blízkosti elektronických zařízení (monitory, televize, počítače, mobilní telefony, měřicí přístroje), neboť může způsobit jejich poškození elektromagnetickým rušením.

Technické parametry

Výkon

15 W

Napájecí napětí

15–24 V DC

Rozměry DPS

40 × 80 mm

Napájecí konektor

5,5 × 2,1 mm

Výstupní napětí

velmi vysoké (přesná hodnota není v dokumentaci uvedena)

Délka výstupních blesků

5–10 mm
