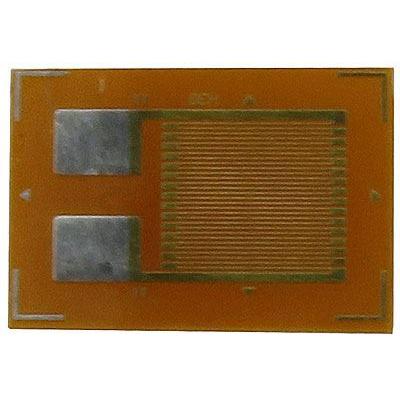

Tenzometrický senzor ohybu BF350, 350 Ω, IP65

Tenzometrický senzor určený k měření ohybu nosných prvků a konstrukcí. Senzor se instaluje hladkou plochou na měřenou podložku a detekuje její deformaci prostřednictvím změny elektrického odporu.

Vlastnosti

• Typ: Tenzometrický senzor ohybu (strain gauge)
• Jmenovité zatížení: 1 kg
• Výstupní signál: 1,0 ± 0,15 mV/V
• Nulový výstup: ± 0,01 mV/V
• Krytí: IP65 (odolnost vůči prachu a vlhkosti)
• Materiál: Slitina hliníku
• Rozměry: 80 × 13 × 13 mm
• Délka přívodních vodičů: 20 cm
• Hmotnost: 30 g

Napájení a elektrika

• Doporučené pracovní napětí: 3–12 V DC
• Maximální pracovní napětí: 15 V DC
• Vstupní impedance: 1 115 ± 10 % Ω
• Výstupní impedance: 1 000 ± 10 % Ω
• Přívodní vodiče: červený/černý (napájení)
• Výstupní vodiče: zelený+ (signál), bílá− (signál)

Využití

Senzor se používá v aplikacích vyžadujících měření ohybu a deformace konstrukcí — například v průmyslové automatizaci, testování materiálů, váhových systémech a senzorických modulech. Výstupní signál lze zpracovat pomocí analogově-digitálního převodníku a připojit k mikrokontrolérům (Arduino, ESP32) nebo průmyslovým řídicím systémům.
