Kód: c_2336130
Neizolovaný vzestupný / sestupný měnič řady i7C s jmenovitým výkonem až 300 W je díky širokému rozsahu nastavení výstupního napětí od 9,6 do 48 v a širokému vstupnímu rozsahu od 9 do 53V univerzálně použitelný.
Série i7C je ideální pro dodatečné výkonné výstupní napětí od 12 v, 24 v, 36 v nebo 48 v stejnosměrného proudu za výrazně nižší náklady než u izolovaných měničů stejnosměrného napětí.

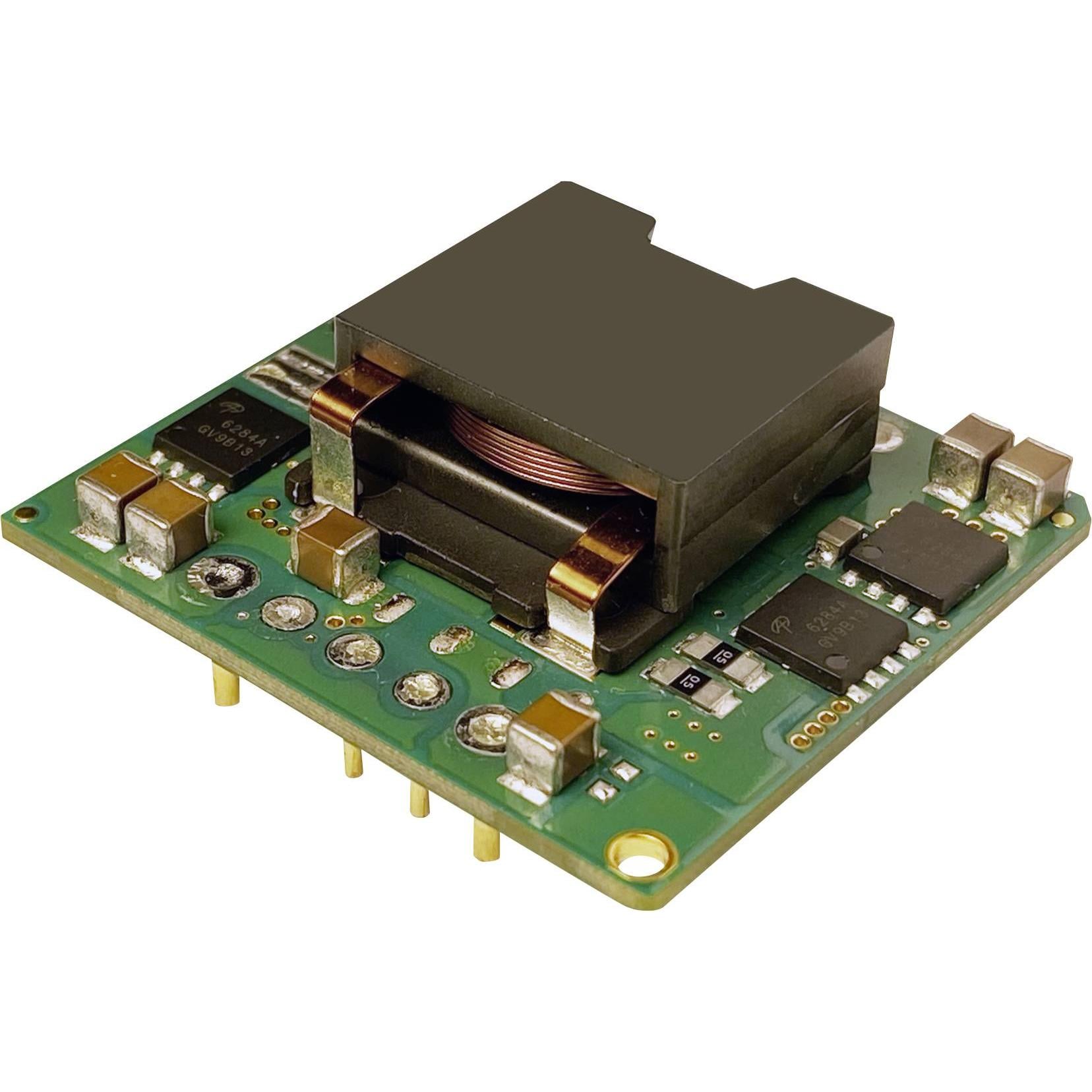

Moduly i7C jsou k dispozici ve třech různých mechanických provedeních. Všechny společně je základní plocha 36,8 x 34 mm ve spojení s pinoutem 1/16 Brick. Jako nejkompaktnější řešení je k dispozici model i7C jako otevřená DPS o výšce pouhých 12,2 mm. Pro použití s vyššími okolními teplotami jsou k dispozici další varianty se základovými láty pro kontaktní chlazení s konstrukční výškou 13 mm nebo integrovaným chladičem pro konvenční chlazení nebo proudění vzduchu o výšce 24,9 mm.
Ke standardnímu vybavení řady i7C patří Trim pin pro nastavení výstupního napětí, + Remote Sense, Remote On-Off (pozitivní nebo negativní logika), ochrana proti nadproudu a přehřátí a také automatické vypnutí při vstupním napětí. Volitelně jsou k dispozici modely s dalšími funkcemi, jako je Power-Good signál, monitor proudu a synchronizační vstup pro spínací frekvenci pro snížení šumu systému při použití více měničů.
Tyto kompaktní produkty mají účinnost až 97 % a jsou ideal pro použití v lékařství, telekomunikacích, průmyslu, testovací a měřící technice, rozhlas
Tento text byl přeložen strojově.
Parametry
Množství: 1 ks
Rozměry: (d x š x v) 36.8 x 34 x 12.2 mm
Vnější výška: 12.2 mm
Vnější délka: 36.8 mm
Vnější šířka: 34 mm
Výstupní proud (max.) - zaokrouhlený: 8 A
Typ (výrobce): i7C4W008A120V-001-R
Účinnost (max.): 97 %
Vstupní napětí (max.): 53 V
Vstupní napětí (min.): 9 V
Provozní teplota (max.): 125 °C
Provozní teplota (min.): -55 °C
Výstupní proud (max.): 8 A
Výstupní napětí (max.): 48 V
Výstupní napětí (min.): 9.6 V
Výkon (max.): 300 W
Hmotnost: 25 g
Kategorie produktu: DC/DC měnič napětí
Výhody
Vysoký stupeň účinnosti až 97%
široký výstupní rozsah nastavení 5 až 28 v nebo 9,6 až 48 V.
53 až 9 v/DC rozsah vstupu Minimální nutné externí zapojení
kontaktní chlazení se základovými lati nebo integrovaným chladičem Kaskádovatelný Layout 100-300W díky multifunkční Footprint Layout (i3/i6/i7).
EAN: 2050006583111
