Kód: c_3207336
Digitální provoz ve formátu Motorola II:
Maximálně 255 adres
14 nebo 27b jízdní stupně
Funkce F0 až F8 (F5 až F8 přes druhou adresu)
Programování: Registr
Digitální provoz ve formátu DCC:
127 základních adres nebo 10.239 rozšířených adres
14, 28 nebo 128 jízdní stupně
Funkce F0 až F28
Programování: Konfigurační proměnné (Direct Programming na programovacím lemu, DCC-konforming) nebo POM (programování programu na Main = programování hlavních kolejí)
Analogový režim:
Analogová zařízení s trolejovým nebo střídavým transformátorem
Automatické rozpoznání analogového řízení
Odpojitelné
Přímé ovládání střídavých motorů (bez regulace zátěže)
Přizpůsobení různým typům motoru a loktypům
Definice lineárního (případně ohnutého) rychlostního stupně nastavováním rychlosti nájezdu, středu a maximální rychlosti
V režimu 27-/28-stupňové řízení: Individuální přiřazení napětí motoru k jednotlivým stupňům řízení
Rozjížděcí kick
Manévrovací rozsah:
Snížení rychlosti všech stupňů o cca 50 %
Přepnutí do posunování s funkčním tlačítkem
Zpoždění rozjezdu a brždění:
Oddělené nastavení
Zapínání a vypínání funkčním tlačítkem
Automatické průběhy:
Automatické brzdění v případě nesouměrného napětí (metoda ABC)
Automatická kyvadlová automatika (metoda ABC)
Brzdění při stejnosměrném napětí (brzdná dráha Märklin)
Zapnutí a vypnutí v závislosti na rychlosti. Příklady použití: Zapnutí a vypnutí dálkového světla nebo osvětlení kabiny.
Funkce manévrování prostřednictvím přiřazení posunovacích vstupů a posunovacích světel ke stejnému funkacímu tlačítka
Automatické odpojení
Konstantní brzdná dráha
Zapnutí a vypnutí výstupů přes spínací vstup
Automatické přihlášení přes DCC-A.
Funkční výstupy:
Přiřazení funkcí k výstupům pomocí funkce Mapping podle RCN-227. Každá funkce (F0 až F28, každá zvlášť pro jízdu vpřed a vzad) může mít jeden nebo více výstupů. Navíc je zde možnost přiřazení funkcí k jiné funkci než „VYPÍNAČ“.
Přiřazení výstupů k funkcím: Volně volitelné
Efekty funkčních výstupů:
Spínání závislé na směru jízdy
Ranžírovací světlo: Při přepnutí do režimu ranžír se současně zapínají a vypnou signály pro normální provoz.
Inverzní spínání: Při poloze „on“ se přiřadený výstup zapne při poloze „off“.
Blikání: Díky rozdělení funkce blikání na 2 výstupy a funkci „obráceného spínání“ na jeden ze dvou výstupů vzniká možnost vytvoření vyměnitelné levice. Frekvence blikání se nastavuje samostatně pro každý výstup.
Kištování: Funkční výstupy lze nastavit tak, aby nejprve získaly plné napětí po dobu maximálně cca 12,5 sekund a poté je vypnuty. Příklad použití: U některých typů elektrických spojek je nutné plné napětí pro odpojení. Aby se zabránilo spřažení spřáhel, musí se napětí vypnout. Stmívání: Pro snížení napětí na výstupu. Příklad použití: Starší vozidla určená k analogovému provozu mohou být ztlumena a nemusí být po montáži dekodéru vyměněna.
Postupné ztlumení a ztlumení: Pro postupné zvyšování nebo snižování napětí na výstupu: Příklad použití: Simulace starých olejových nebo klasických žárovek.
Simulace ohně
Zapnutí/vypnutí při definovaném napětí (rychlost)
Spuštění funkcí:
Ovládání funkčních tlačítek / zapnutí/vypnutí funkcí a/nebo
Automaticky přes spínací vstup. Spínací vstup se spouští přes externí kontakty, např. přes jazýčkový kontakt nebo Hallovy senzory v kombinaci se permanentními magnety na kolejnici.
Zpětné hlášení s RailCom
RailCom vysílač podle RCN-217: Vysílání dekóderové adresy
Vysílání dynamických informací o radaru: Statistika příjmu
Interpretování CVS
Tento text byl přeložen strojově.
Parametry
Rozsah adres: DCC: 127 oder 10.239 | MM: 255
Možný analogový režim: Ano
Integrovaná automatika ovládání provozu: Ano
Rozměry: (d x š x v) 22 x 17.5 x 4 mm
Vnější výška: 4 mm
Vnější délka: 22 mm
Vnější šířka: 17.5 mm
Jízdní stupně (počet): DCC: 14, 28 oder 128 | MM: 14 oder 27b
Integrovaná automatika ovládání provozu: Ano
Počet spíncích funkcí: 4
Integrovaná automatika ovládání provozu: Ano
Zátěžová regulace: Ano
Nastavitelné efekty: stmívání · blikání · seřazovací světlo · osvětlení · jednoduché blikání · kopání · světelné signály
Výrobce dekodéru: Tams
Provedení dekodéru: s kabelem
Digitální formát: DCC · MM
Motor (modelová železnice): DC motor
Číslo výrobce: 41-05481-01
Proud motoru (max.): 1000 mA
Proud (max. spínací výstupy): 300 mA
Celkový proud (max.): 1500 mA
Počet výstupů: 4 x
Věkové kategorie: od 15 let
Rozhraní (zástrčka): s kabelem
Integrovaná automatika ovládání provozu: Ano
Charakteristiky nájezdu a brždění samostatně nastavitelné: Ano
Rozhraní Susi: Ne
Kategorie produktu: lokomotivní dekodér
Obsah dodávky

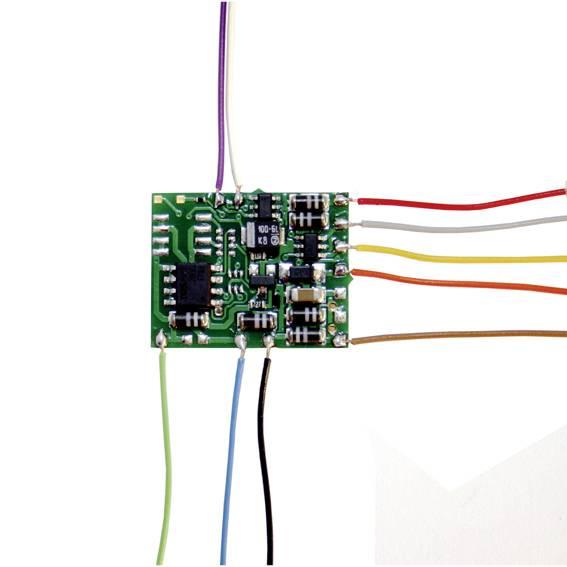

Lokomotivní dekodér LD-W-42.2
EAN: 4260698061325
