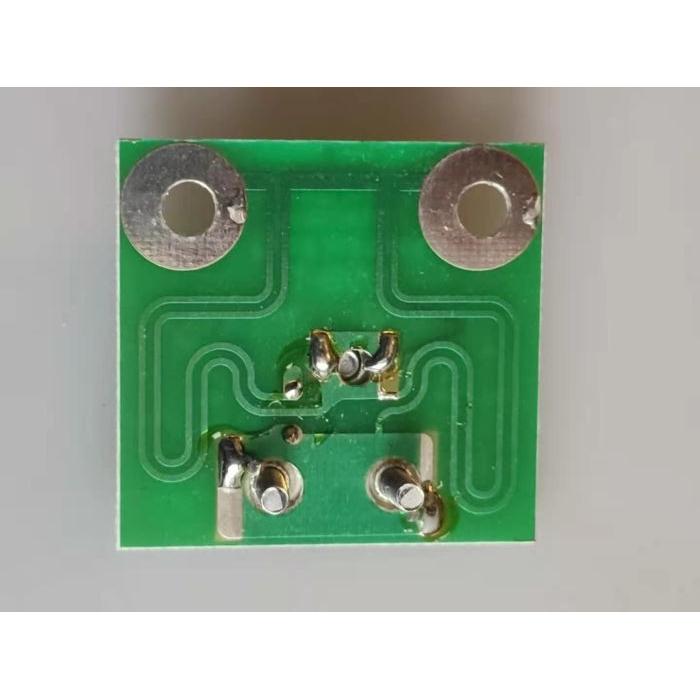

Symetrizační člen (balun) určený pro připojení UHF antén typu YAGI k přijímacím zařízením. Slouží k přizpůsobení impedance mezi anténou a koaxiálním kabelem.
Vlastnosti
- Frekvenční rozsah: kanál 21–69 (UHF pásmo)
- Impedanční přizpůsobení: 300 Ω (anténa) / 75 Ω (kabel)
- Maximální útlum: 0,5 dB
- Kompaktní rozměry: 38 × 40 mm
- Vhodný pro YAGI antény
Využití
Používá se při připojování UHF antén (zejména směrových YAGI) k přijímačům s koaxiálním vstupem. Zajišťuje správné impedanční přizpůsobení a minimalizuje ztráty signálu. Typické aplikace: příjem TV signálu, radioamatérské přijímače, měřicí zařízení.
Technické parametry
- Kanálový rozsah
- 21–69 (UHF)
- Primární impedance
- 300 Ω
- Sekundární impedance
- 75 Ω
- Maximální útlum
- 0,5 dB
- Rozměry
- 38 × 40 mm
