Kód: t_07730147

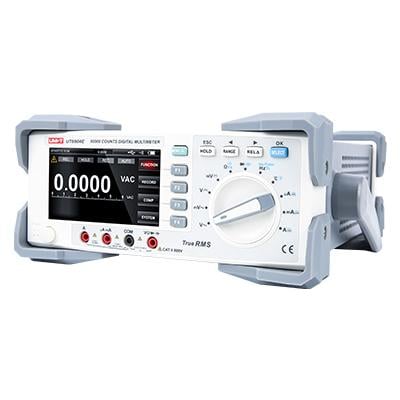

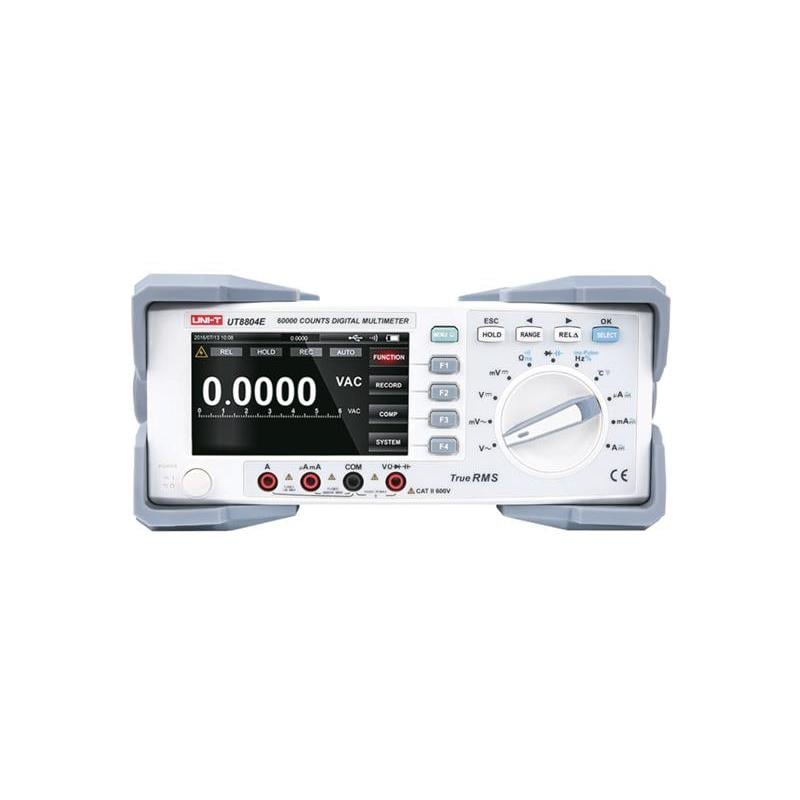

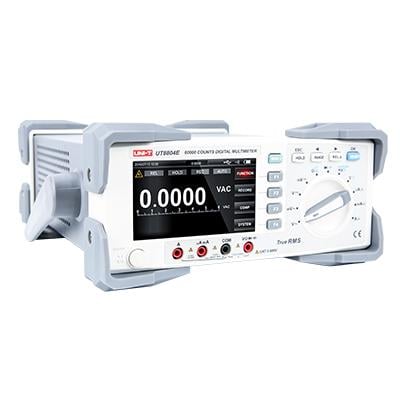

Stolní multimetr UNI-T UT8804E
Na tento výrobek poskytujeme 3 roky záruku.
UT8804E je stolní digitální multimetr s maximální zobrazitelnou hodnotou 60000 s automatickým nebo volitelně manuálním nastavením rozsahů, barevným displejem a funkcí měření skutečné hodnoty RMS. Jeho konstrukce obvodů využívá ve velkém měřítku (LSI) analogovědigitální převodníky (A/D) , mikroprocesor, multifunkční měření a vysoce stabilní technologii výroby tenkovrstvých rezistorů,což z něj činí digitální multimetr s vynikajícím výkonem. Měřič lze použít k měření AC/DC napětí, AC/DC proudu, odporu, vodivosti, diod, spojitosti vedení, kapacitance, teploty, frekvence, šířky pulsu atd. Kromě toho má také funkci uchovávání dat, měření maximální/minimální/střední hodnoty, měření s funkcí porovnání, měření relativní hodnoty, detekce špičkových hodnot, zachycení tendenčního grafu a možnost záznamu/čtení až 20 000 záznamů dat. Integrovaný 4,3palcový barevný displej poskytuje víceúrovňové, všestranné a jasné zobrazení výsledků měření s grafy odečtů a tendenčních grafů.
Technické parametry :
- maximální napětí mezi vstupním terminálem a COM terminálem : 1000 V (DC/AC)
- ochrana vstupních terminálů 10A : (CE) F1, 11A H /1000 V, pojistka Ø 10x38 mm
- ochrana vstupních terminálů μA, mA : (CE) F2, F600mA /1000 V, pojistka Ø 6x32 mm
- displej barevný TFT 4,3" : úplné zobrazení ikon; maximální hodnota 60000
- obnovovací frekvence : 2-3 krát/s
- volba rozsahů : automatická/ruční
- zobrazení polarity : automatické
- zobrazení přetížení : OL
- 1. měření AC napětí ( rozsah / rozlišení / přesnost ) :
60mV / 0.001mV / 45 ~ 1kHz ±(0.6%+60) // 1k ~ 10kHz ±(1.2%+60) // 10k ~ 20kHz ±(3%+60) // 20k ~ 100kHz ±(4%+60)
600mV / 0.01mV / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40 // 20k ~ 100kHz ±(4%+40)
6V / 0.0001V / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
60V / 0.001V / 45 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz ±(4%+40)
600V / 0.01V / 45 ~ 1kHz ±(0.4%+30) // 1k ~ 10kHz ±(1.2%+40) // 10k ~ 20kHz ±(3%+40) // 20k ~ 100kHz pouze orientačně
1000V / 0.1V / 45 ~ 1kHz ±(0.6%+30) // 1k ~ 5kHz ± (3%+40) // 5k ~ 10kHz ± (6%+40) // 10k ~ 100kHz pouze orientačně
- 2. měření DC napětí ( rozsah / rozlišení / přesnost ) :
60mV / 0.001mV / ±(0.025 %+20)
600mV / 0.01mV / ±(0.025 %+5)
6V / 0.001V / ±(0.025 %+5)
60V / 0.001V / ±(0.025 %+5)
600V / 0,01V / ±(0.025 %+5)
1000V / 0,1V / ±(0.003%+5)
- vstupní impedance : asi 10MΩ
- ochrana proti přetížení : 1 000 V
- pro kompenzaci předpětí při nastavení na 60 mV by měla být použita funkce REL.
- 3. měření AC+DC napětí ( rozsah / rozlišení / přesnost ) :
60mV / 0.001mV / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
600mV / 0.01mV / 50 ~ 1kHz±(1%+80) //1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
6V/ 0.0001V / 50 ~ 1kHz ±(0.3%+30) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
60V / 0.001V / 50 ~ 1kHz ±(1%+80) // 1k ~ 10kHz ±(3%+40) // 10k ~ 35kHz ±(6%+40)
600V / 0.01V / 50 ~ 1kHz±(1%+80) // 1k ~ 10kHz pouze orientačně // 10k ~ 35kHz pouze orientačně
1000V / 0.1V / 50 ~ 1kHz ±(1.2%+80) // 1k ~ 10kHz pouze orientačně // 10k ~ 35kHz pouze orientačně
- 4. měření AC proudu ( rozsahy / rolišení / přesnost ) :
600μA / 0.01μA / 45 ~ 1kHz ±(0.6%+40) // 1k ~ 10kHz ±(1.2%+40)
6000μA / 0.1μA / 45 ~ 1kHz ±(0.6%+20) // 1k ~ 10kHz ±(1.2%+40)
60mA / 0.001mA / 45 ~ 1kHz ±(0.6%+40) // 1k ~ 10kHz ±(1.2%+40)
600mA / 0.01mA / 45 ~ 1kHz ±(0.6%+20) // 1k ~ 10kHz ±(1.2%+40)
20A / 0.001A / 45 ~ 1kHz ±(1%+20) // 1k ~ 10kHz ±(3%+40
- 5. měření DC proudu ( rozsahy / rozličení / přesnost ) :
600μA / 0.01μA / ±(0.08%+20)
6000μA / 0.1μA / ±(0.08%+10)
60mA / 0.001mA / ±(0.08%+20)
600mA / 0.01mA /±(0.15%+10)
20A / 0.001A / ±(0.5%+10)
- 6. měření AC+DC proudu ( rozsahy / rozlišení / přesnost :
600μA / 0.01μA / 50 ~ 1kHz / ±(0.8%+40) / 1k ~ 10kHz ±(2.0%+40)
6000μA / 0.1μA / 50 ~ 1kHz / ±(0.8%+20) / 1k ~ 10kHz ±(2.0%+40)
60mA / 0.001mA / 50 ~ 1kHz / ±(0.8%+40) / 1k ~ 10kHz ±(2.0%+40)
600mA / 0.01mA / 50 ~ 1kHz / ±(0.8%+20) / 1k ~ 10kHz ±(2.0%+40)
20A / 0.001A / 45 ~ 1kHz / ±(1,2%+20) / 1k ~ 10kHz ± (3%+40)
- 7. měření odporu ( rozsahy /rozlišení / přesnost ) :
600Ω / 0.01Ω / v režimu REL: ±(0.05%+10)
6kΩ / 0.0001kΩ / ±(0.05%+2)
60kΩ / 0.001kΩ / ±(0.05%+2)
600kΩ / 0.01kΩ / ±(0.05%+2)
6MΩ / 0.0001MΩ / ±(0.3%+10)
60MΩ / 0.001MΩ / ±(2%+10)
- ochrana proti přetížení : 1000 V
- vlhkost by měla být <50% při 60MΩ nastavení
- 8. měření vodivosti ( rozsahy, rozlišení / přesnost ) :
60nS / 0,01nS / ± (2%+10)
- ochrana proti přetížení : 1000 V
- vlhkost by měla být <50%
- 9. měření kapacity ( rozsahy / rozlišení / přesnost ) :
6nF / 0.001nF / ±(3%+10)
60nF / 0.01nF / ±(2.5%+5)
600nF / 0.1nF / ±(2%+5)
6μF / 0.001μF / ±(2%+5)
60μF / 0.01μF / ±(2%+5)
600μF / 0.1μF / ±(2%+5)
6mF / 1μF / ±(5%+5)
60mF / 10μF / Nespecifikováno
- ochrana proti přetížení : 1000 V
- maximální zobrazitelná hodnota : 6000 číslic
- 10. měření teploty ( rozsahy / rozlišení / přesnost ) :
-40°C – 40°C / 1°C / ±(2.0%+30)
40°C – 400°C / 1°C / ±(1 .0%+30)
100°C – 1000°C / 1°C / ±2.5%
-40°F – 104°F / 1°F / ±(2.5%+50)
104°F – 752°F / 1°F / ±(1 .5%+50)
752°F – 1832°F / 1°F / ±2.5%
- 11. měření frekvence ( rozsahy / rozlišení / přesnost ) :
60Hz / 0,001Hz / ±(0.02%+8)
600Hz / 0,01Hz / ±(0.01%+5)
6kHz / 0,0001Hz / ±(0.01%+5)
60kHz / 0,001Hz / ±(0.01%+5)
600kHz / 0,01Hz / ±(0.01%+5)
6MHz / 0,0001MHz / ±(0.01%+5)
60MHz / 0,001MHz / ±(0.01%+5)
- ochrana proti přetížení: 1000 V
- požadavky na vstupní amplitudu :
10Hz – 30MHz : 600 mV ≤ a ≤ 30Vrm
> 30 MHz : Není uvedeno
- 12. měření pracovního cyklu ( rozsahy / rozlišení / přesnost ) :
10% ~ 90% (10Hz-2kHz) / 0.01 / ±(1.2%+30)
- ochrana proti přetížení : 1000 V
- doba stoupání : <1μs, signál je vycentrován na úrovni spouště.
- 13. měření šířky pulsu ( rozsahy / rozlišení / přesnost ) :
250ms / 0.001ms ~ 0.01ms / ±(1.2%+30)
- Ochrana proti přetížení : 1000 V
- Doba stoupání : <1 μs, signál je vycentrován na úrovni spouště
- 10 Hz - 200 kHz : Šířka pulzu > 2μs
- Rozsah šířky impulsu je určen frekvencí signálu
- 14. test spojitosti vedení :
Rozlišení 0.01Ω
Poznámka
Kontrolní napětí je asi 3V
Upozornění na zkrat : Pokud je odpor menší než 10Ω, bzučák trvale zní.
Pokud je odpor >50Ω bzučák bude zticha.
Upozornění na otevřený okruh : Pokud je odpor >50Ω, bzučák trvale zní.
Pokud je odpor <10Ω, bzučák bude zticha.
- Ochrana proti přetížení : 1000 V
- 15. test diod :
Rozlišení 0.0001V
Poznámka
Kontrolní napětí je asi 3V a měřitelná hodnota poklesu dopředného napětí PN
přechodu je asi ≤3V. Když je aktivován bzučák, krátké pípnutí indikuje normálnost
spojení PN přechodu, nepřetržité pískání označuje zkrat PN přechodu.
Typické napětí křemíkového PN přechodu je asi 0,5 až 0,8 V.
- pracovní teplota : 0°C – 40°C (32°F – 104°F)
- skladovací teplota : -10°C – 50°C (14°F – 122°F)
- relativní vlhkost : ≤75% při 0°C – 30°C, ≤50% při 30°C – 40°C
- teplotní koeficient : 0,1x (specifikovaná přesnost)/°C (<18°C nebo ≥28°C)
- elektromagnetická kompatibilita :
RF =1V/m, celková přesnost = specifikovaná přesnost + 5% rozsahu
RF> 1V/m, žádný specifikovaný výpočet

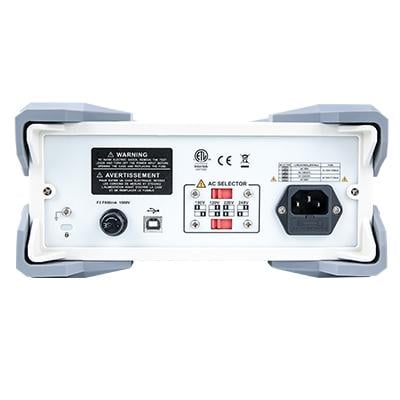

- napájení : AC 100V / 120V / 220V / 240V, 47 - 63Hz
- použitá ochranná pojistka pro napájecí napětí 220 až 240V/AC : T125mA/250V
- rozměry : 320mm x 265mm x 110mm
- bezpečnostní norma : IEC 61010 : CAT II 600V
Obsah balení :
- návod k obsluze, anglicky, česky : 1ks
- testovací kabely : 1 sada
- krokosvorky : 1 sada
- teplotní sonda typu K : 2ks
- napájecí kabel (AC 220V) : 1ks
- aplikace na CD : 1ks
- USB kabel : 1ks
VÝROBCE : UNI-TREND
https://www.uni-trend.com/
