Step-up měnič DC-DC 6–35 V / 31,8–66 V, 200 W, h_m400a

Impulsní neizolovaný step-up měnič (boost converter) pro zvyšování stejnosměrného napětí. Určen pro aplikace vyžadující zvýšení napětí ze slabších zdrojů (baterie, solární panely, nabíječky) na vyšší úroveň.

Vlastnosti

• Vstupní napětí: 6–35 V DC
• Výstupní napětí: 31,8–66 V DC (nastavitelné trimrem)
• Maximální výkon: 200 W
• Maximální vstupní proud: 10 A
• Maximální výstupní proud: 7 A
• Účinnost konverze: 97,6 % (měřeno při 32 V vstup, 45 V výstup, 3 A)
• Rozměry: 70 × 39 × 32 mm
• Neizolovaná topologie (vstup a výstup sdílejí společný referenční bod)

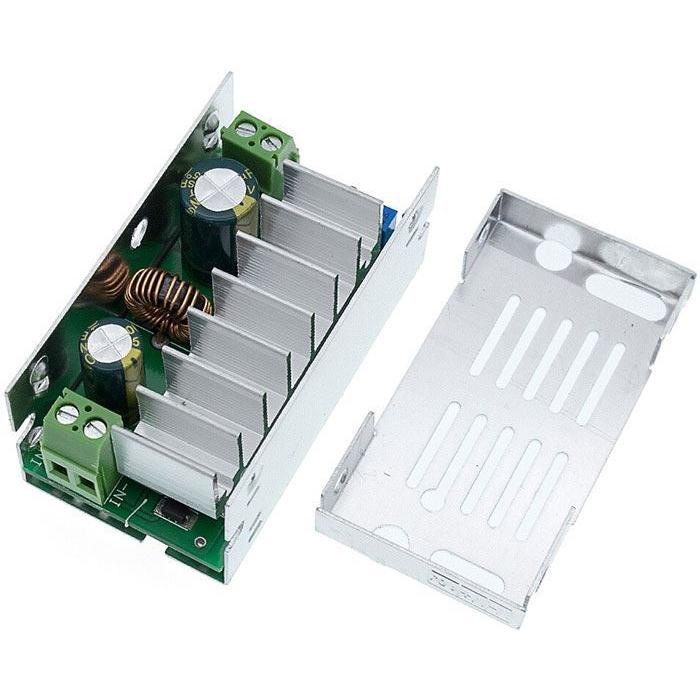

• Ocelový kryt s označením svorek

Využití

Měnič se používá v solárních systémech, nabíječkách baterií, LED osvětlení vyšších napětí, průmyslové automatizaci a všude tam, kde je třeba zvýšit napětí zdroje. Vhodný pro integraci do vlastních napájecích řešení a laboratorní práce.

Důležité poznámky

• Před prvním zapojením je nutné trimr (potenciometr) nastavit na maximum — nikoli na minimum, jinak hrozí poškození měniče.

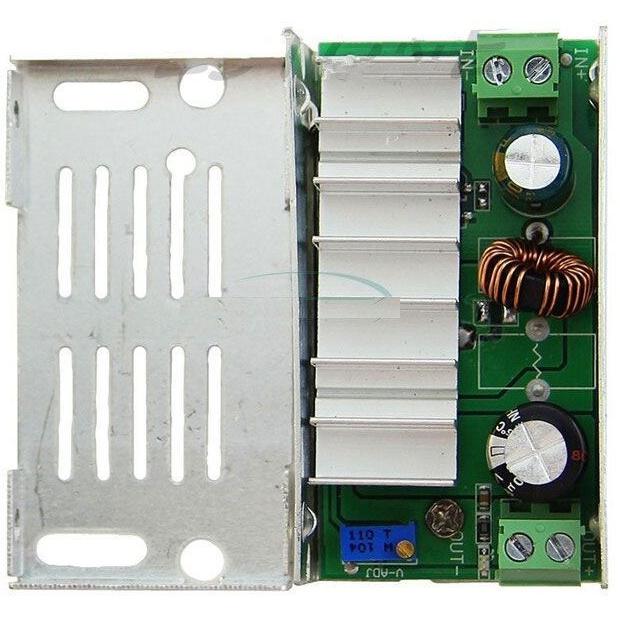

• Označení na plechovém krytu se může lišit; správná označení svorek jsou na DPS (desce plošných spojů).
• Doporučuje se používat s vhodným chladičem při dlouhodobém provozu blízko maximálního výkonu.

Technické parametry

Vstupní napětí

6–35 V DC

Výstupní napětí

31,8–66 V DC

Maximální výkon

200 W

Maximální vstupní proud

10 A

Maximální výstupní proud

7 A

Účinnost

97,6 % (při 32 V vstup, 45 V výstup, 3 A)

Rozměry

70 × 39 × 32 mm

Typ

Impulsní neizolovaný step-up měnič
