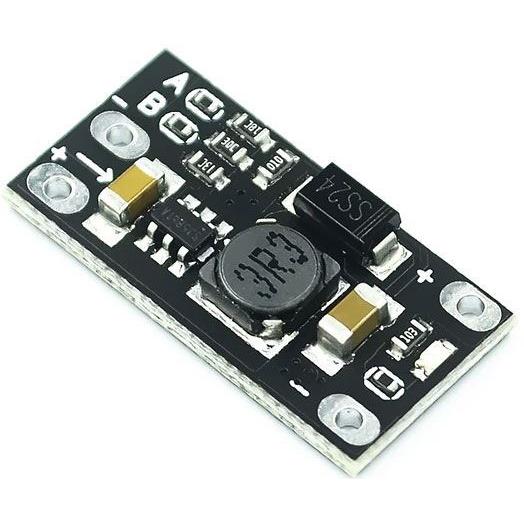

Step-up měnič DC-DC 3,7 V na 5-12 V, 1,5 A, 22×11 mm

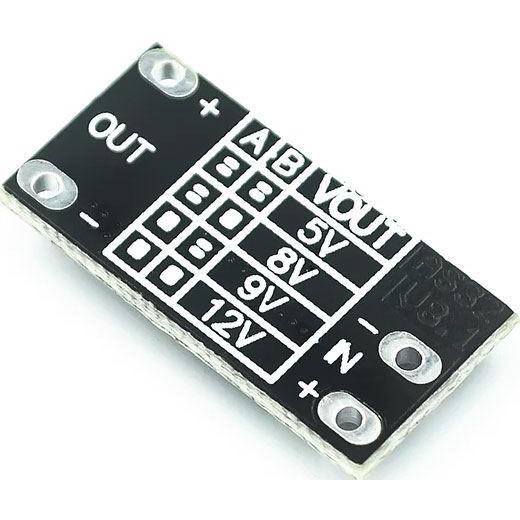

Impulsní neizolovaný DC-DC měnič (step-up invertor) určený pro zvýšení napětí z lithium-iontového (Li-Ion) článku na stabilizované výstupní napětí. Výstupní napětí je nastavitelné kombinací odporů A a B.

Vlastnosti

• Vstupní napětí: 3,7 V DC (Li-Ion článek)
• Vstupní proud: max. 1,5 A
• Výstupní napětí: 5 V, 8 V, 9 V, 12 V (nastavitelné, výchozí 12 V)
• Výstupní proud: 0,5–1,2 A (v závislosti na výstupním napětí; pro 12 V = 0,5 A)
• Účinnost: 92 %
• Rozměry DPS: 22 × 11 mm
• Neizolované provedení

Využití

Měnič se používá v přenosných zařízeních napájených Li-Ion bateriemi (powerbanky, LED svítilny, přenosná měřidla), kde je třeba stabilizované vyšší napětí. Vhodný pro DIY projekty, Arduino moduly, senzorické obvody a další nízkovýkonové aplikace vyžadující 5–12 V DC z jednoho článku.

Technické parametry

Vstupní napětí

3,7 V DC

Maximální vstupní proud

1,5 A

Výstupní napětí

5–12 V (nastavitelné)

Výstupní proud

0,5–1,2 A

Účinnost

92 %

Rozměry

22 × 11 mm
