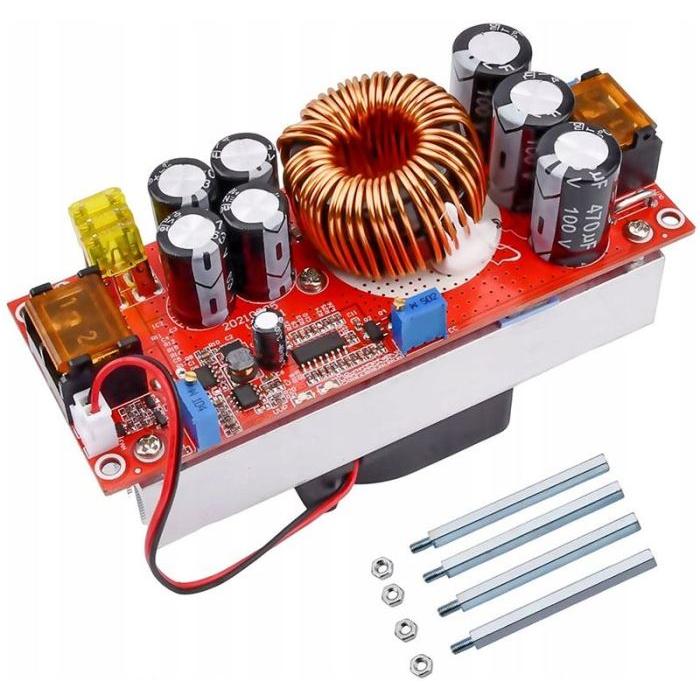

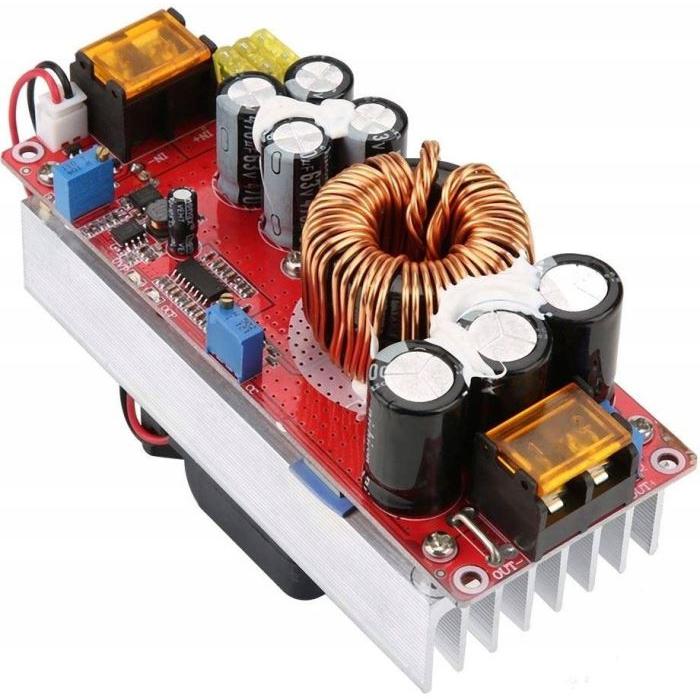

Step-up měnič DC-DC 10-60V/12-90V, 1500W, CV/CC nabíječ h_m399d

Impulsní neizolovaný step-up měnič (invertor) DC-DC určený primárně pro nabíjení druhé baterie v automobilech s chytrým alternátorem, kde není možné přímé paralelní připojení. Modul kombinuje funkci nabíjecího zdroje s pokročilou ochranou a regulací.

Klíčové vlastnosti

• Vstupní napětí: 10–60 V DC
• Výstupní napětí: 12–90 V DC, plynule nastavitelné
• Výstupní proud: 0,3–15 A (až 20 A s ventilátorem)
• Maximální výstupní výkon: 1 800 W

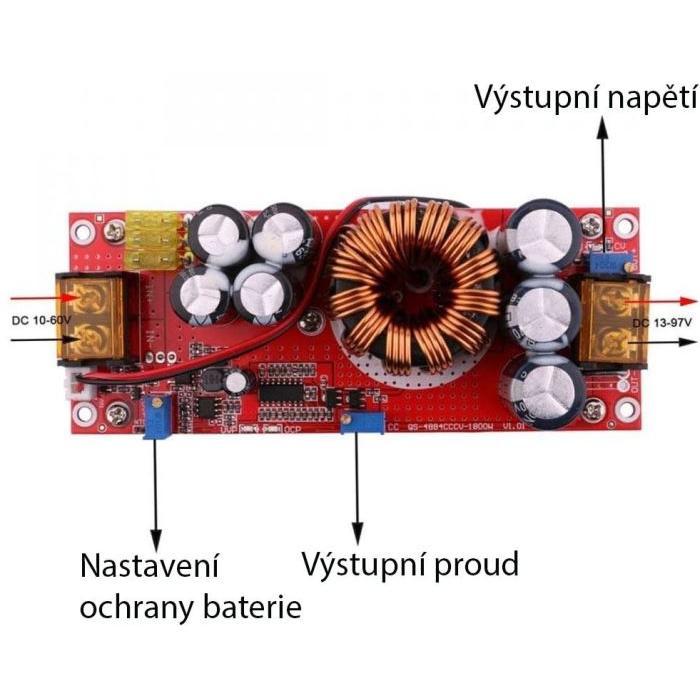

• Proudové omezení: 0–30 A nastavitelné
• Ochrana proti podpětí: 8–50 V nastavitelná (hystereze Uvst/Uvyp)
• Účinnost: 95 %
• Proud naprázdno: typicky 15 mA
• Pojistky na vstupu: 3× 20 A

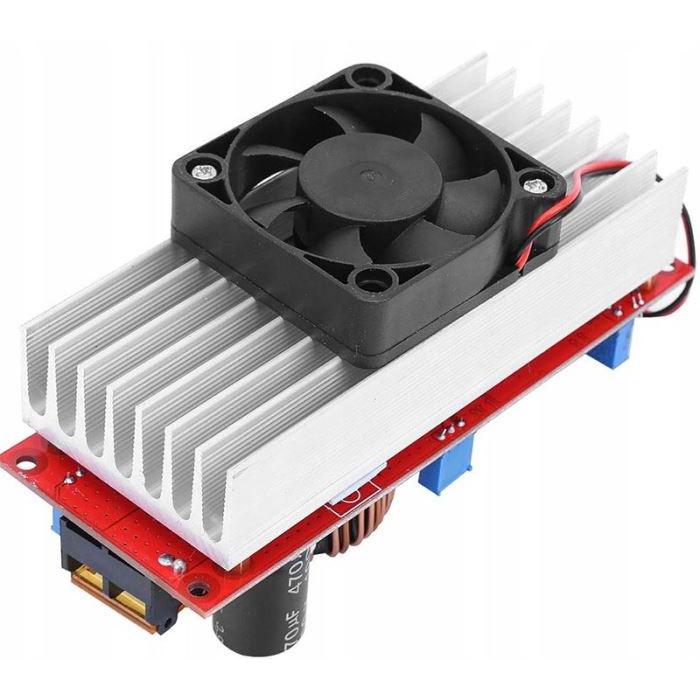

• Samostatný výstup 12 V pro připojení ventilátoru
• Rozměry: 130 × 52 × 46 mm
• Hmotnost: 0,52 kg

Využití

Modul je určen pro nabíjení druhé baterie v automobilech, kde chytrý alternátor neumožňuje přímé paralelní připojení. Nastavením ochrany proti podpětí lze zajistit, aby se nabíjení spustilo až po nastartování vozidla. Vhodný také pro aplikace vyžadující stabilizované napětí s proudovým omezením — laboratorní zdroje, nabíjení baterií, napájení zátěží s proměnným proudem. Pevný výstup 12 V umožňuje připojení chladicího ventilátoru pro zvýšení výkonu.

Technické parametry

Vstupní napětí

10–60 V DC

Vstupní proud (max.)

30 A

Výstupní napětí

12–90 V DC (nastavitelné)

Výstupní proud

0,3–15 A (20 A s ventilátorem)

Výstupní výkon

max. 1 800 W

Nastavení ochrany proti podpětí

8–50 V

Účinnost

95 %

Proud naprázdno

cca 15 mA

Pojistky vstupu

3× 20 A

Výstup 12 V pro ventilátor

ano

Rozměry

130 × 52 × 46 mm

Hmotnost

0,52 kg
