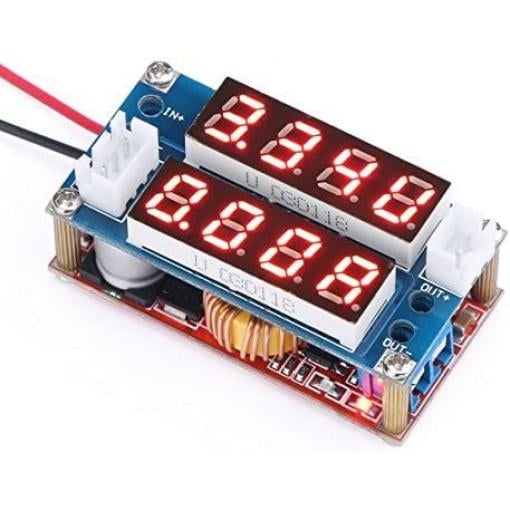

Step-down měnič XL4015, 5–32 V / 0–5 A, CV/CC s displejem

Impulsní neizolovaný DC-DC měnič (step-down) s integrovanou regulací výstupního napětí a proudu. Duální displej zobrazuje aktuální hodnoty napětí a proudu v reálném čase, což umožňuje přesné monitorování při napájení spotřebičů i nabíjení baterií.

Vlastnosti

• Vstupní napětí: 5–32 V DC
• Výstupní napětí: 1,5–32 V DC (nastavitelné)
• Výstupní proud: max. 5 A (bez chladiče max. 2,5 A)

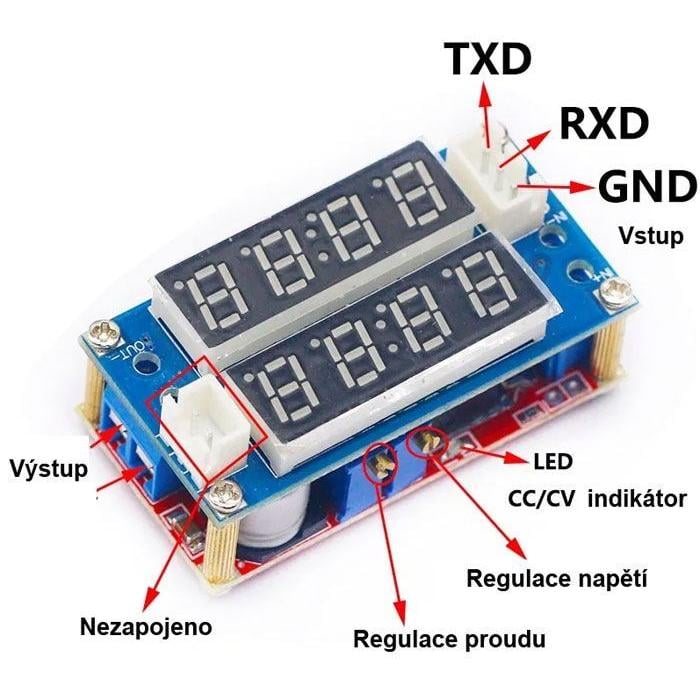

• Režim CV/CC: konstantní napětí / konstantní proud
• Spínací frekvence: 300 kHz
• Účinnost: 96 %

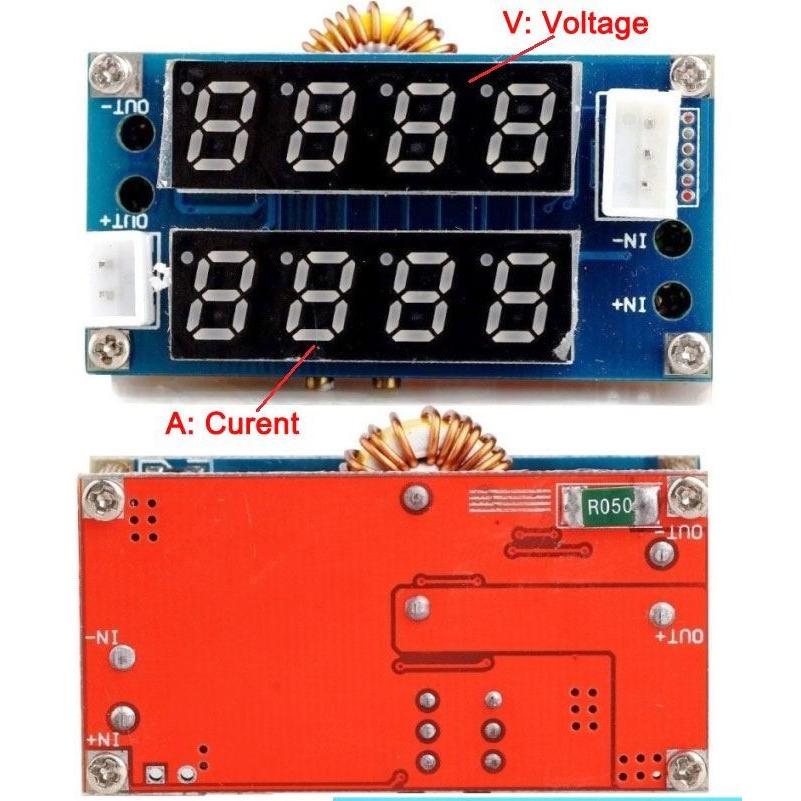

• Duální displej: voltmetr a ampérmetr
• Rozměry: 51 × 26 × 18 mm
• Hmotnost: 17 g

Využití

Měnič se používá pro napájení různých spotřebičů s proudovou ochranou, nabíjení akumulátorů a baterií konstantním proudem, regulaci napětí v laboratorních aplikacích a v DIY projektech. Vhodný pro servisy, vývojové práce a experimentování s elektronickými obvody.

Technické parametry

Čip

XL4015

Topologie

step-down (snižující měnič)

Izolace

neizolovaná

Voltmetr

rozsah do 27,2 V (výstupní napětí může dosáhnout až 32 V)

Ampérmetr

přesnost se zvyšuje s rostoucím proudem

Chladič

není součástí balení

Poznámky

Vestavěný voltmetr je kalibrován do 27,2 V; při vyšších výstupních napětích (až 32 V) displej neukazuje správně, ale měnič funguje bez omezení. Ampérmetr vykazuje větší odchylku při nízkých proudech, která se zmenšuje s jejich zvyšováním. Všechny parametry byly ověřeny vlastním měřením.
