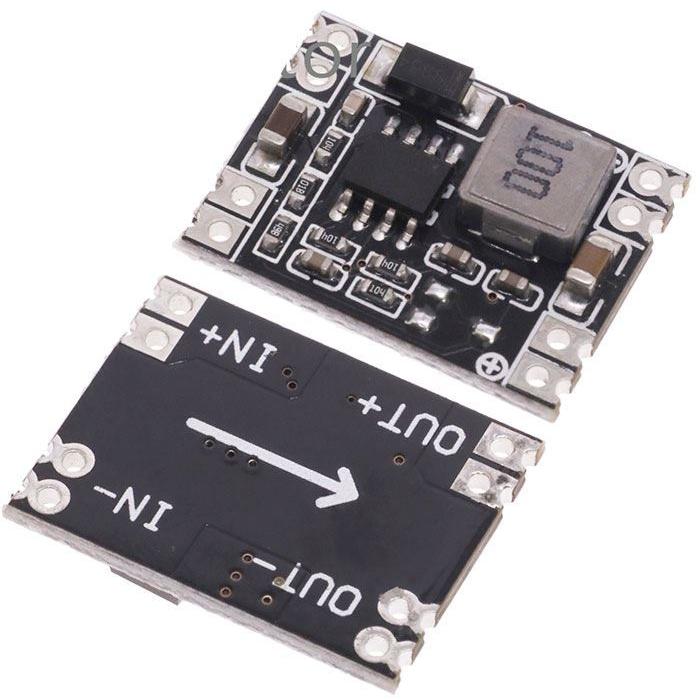

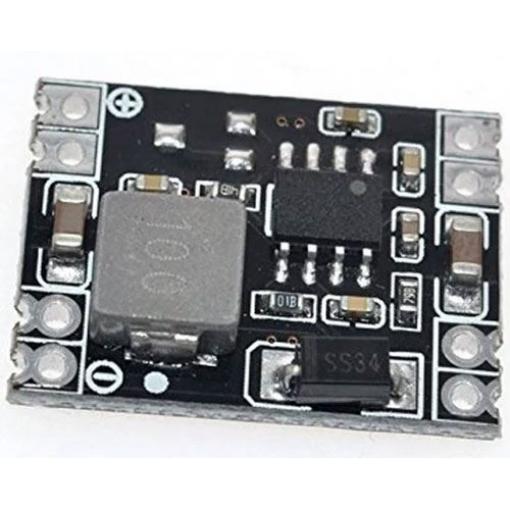

Impulsní neizolovaný DC-DC měnič (step-down regulátor) s integrovaným obvodem MP1484EN. Slouží k efektivnímu snížení napětí z 7–18 V na stabilních 5 V pro napájení digitálních modulů, mikrokontrolérů a dalších zařízení.
Vlastnosti
- Vstupní napětí: 7–18 V DC
- Výstupní napětí: 5 V DC (stabilizované)
- Výstupní proud: 1,6 A trvale bez chlazení, do 3 A s přídavným chlazením
- Nízké výstupní zvlnění
- Vysoká účinnost (typicky > 90 %)
- Kompaktní provedení na DPS
Využití
Měnič se používá v napájecích řetězcích pro Arduino, ESP32, Raspberry Pi, LED pásky, senzory a další elektronické moduly. Vhodný pro bateriově napájené aplikace, solární systémy a průmyslové zařízení, kde je potřeba stabilizované 5 V napětí z vyššího napěťového zdroje.
Technické parametry
- Integrovaný obvod
- MP1484EN
- Typ
- step-down (buck) měnič, neizolovaný
- Topologie
- impulsní regulátor
- Výstupní zvlnění
- minimální (přesné hodnoty dle datasheetu MP1484EN)
