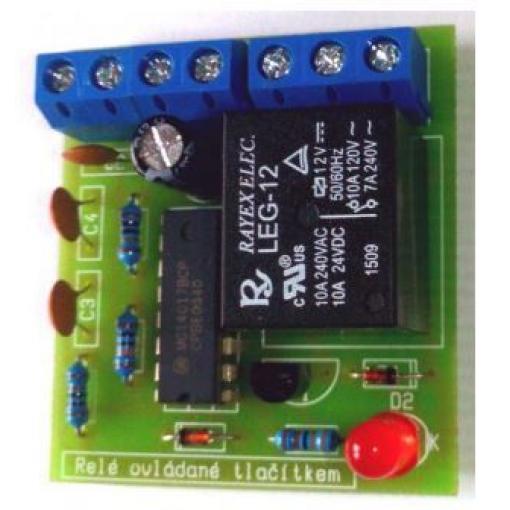

Stavebnice relé ovládaného tlačítkem, 12 V DC

Elektronická stavebnice obsahující relé jako výkonový spínací prvek s tlačítkovým ovládáním. Jedná se o praktickou DIY sadu pro seznámení se s principem elektromechanických spínačů a jejich aplikací v automatizačních obvodech.

Vlastnosti

• Napájení: 12 V DC
• Maximální odebíraný proud: 40 mA
• Jeden přepínací kontakt relé
• Indikační LED (světelná dioda) signalizující sepnutí relé
• Galvanické oddělení ovládacího tlačítka od kontaktů relé
• Ochrana tlačítka proti zákmitům
• Připojení všech vodičů pomocí šroubovacích svorek
• Rozměry plošného spoje: 4,6 × 4,2 cm

Využití

Stavebnice je určena pro výuku a experimenty s elektromechanickými spínači. Relé lze umístit v rozvaděči nebo skříni a ovládat jej tlačítkem umístěným na vzdáleném ovládacím panelu. Typické aplikace zahrnují jednoduché automatizační obvody, alarmy, řízení spotřebičů a domácí automatizaci. Ovládací tlačítko je připojeno mimo plošný spoj pomocí vodičů se svorkami, což umožňuje flexibilní rozmístění komponent.

Technické parametry

Napájení

12 V DC

Maximální proud

40 mA

Počet přepínacích kontaktů

1

Rozměry desky

4,6 × 4,2 cm

Typ připojení

šroubovací svorky

Indikace

LED (světelná dioda)

Chování při zapnutí

relé zůstává rozpojené
