Stavebnice digitálních hodin ESP32-S3 s MAX7219, verze 2

Stavebnice internetových digitálních hodin řízených mikrokontrolérem ESP32-S3. Zařízení získává přesný čas z internetu prostřednictvím SNTP, zobrazuje čas, datum a české či slovenské svátky. Vhodná pro vývojáře, integrátoři a techniky, kteří potřebují spolehlivý časový zdroj s možností vzdálené konfigurace a rozšíření.

Klíčové vlastnosti

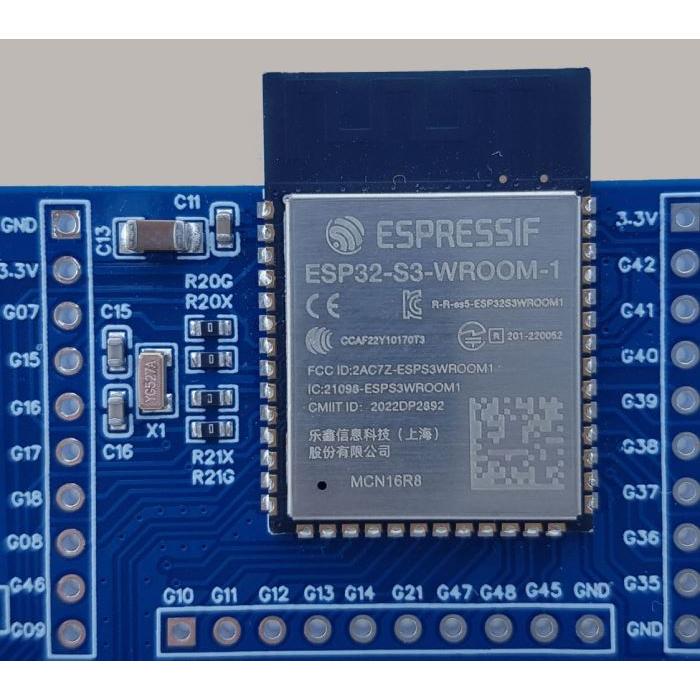

• Mikrokontrolér: ESP32-S3 N16/R8 (16 MB flash, 8 MB PSRAM)
• Displej: MAX7219 (řídící obvod pro LED matici)
• Synchronizace času: SNTP každých 30 minut, offline přesnost zajištěna krystalem 32,768 kHz
• Připojení: WiFi s automatickou konfigurací přes ESPTOUCH SMARTCONFIG
• Webové rozhraní pro nastavení WiFi, času, jasu displeje a dalších parametrů
• Dva funkční tlačítka (SW1, SW2) pro ovládání
• Automatické přizpůsobení jasu displeje podle okolního světla (externí senzor)
• Podpora OTA aktualizací firmware
• Možnost připojení senzoru HDC1080 (teplota a vlhkost) přes I2C
• Výstup pro piezo prvek nebo spouštěcí obvod prostřednictvím tranzistoru
• Stopky s rozsahem 0–99 s, přesnost 1 ms

Obsah balíčku

• Tištěný spoj (PCB)
• Displej MAX7219
• Řídící LED (světelná dioda)
• Distanční sloupky, šroubky a konektory
• Ochranná folie na displej

Pozn.: Senzor HDC1080 pro měření teploty a vlhkosti není součástí balíčku a lze jej objednat samostatně.

Využití

Stavebnice je určena pro vývojáře, elektrikáře a techniky, kteří potřebují přesné internetové hodiny s možností lokální konfigurace a rozšíření. Typické aplikace zahrnují laboratorní měřicí systémy, domácí automatizaci, serverovny, servisy a vývojové projekty. Webové rozhraní umožňuje snadné nastavení bez nutnosti programování.

Technické parametry

Mikrokontrolér

ESP32-S3 N16/R8

Paměť

16 MB flash, 8 MB PSRAM

Napájení

USB (konkrétní parametry doporučujeme ověřit v dokumentaci)

Rozměry

135 × 37 × 34 mm

Krystal

32,768 kHz (pro offline přesnost)

Komunikace

WiFi 802.11 b/g/n, I2C (pro senzory)

Výstup

GPIO pro piezo/spouštěcí obvod
