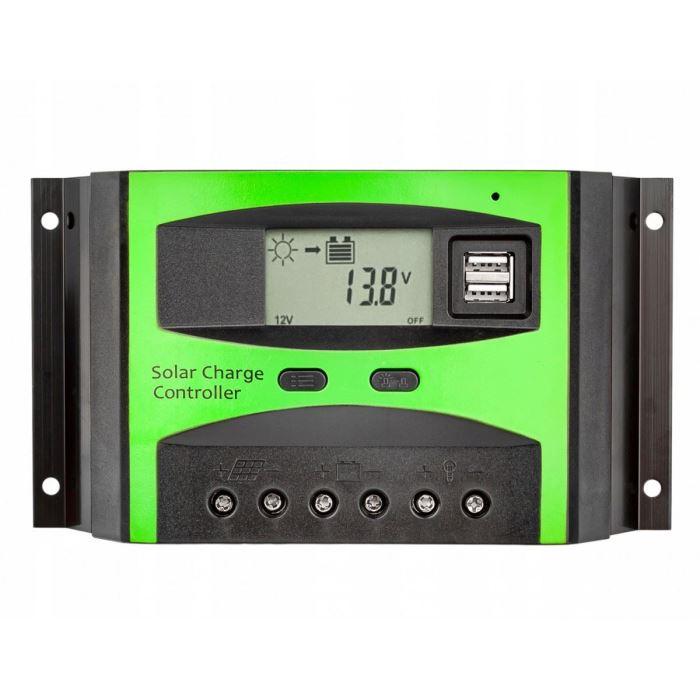

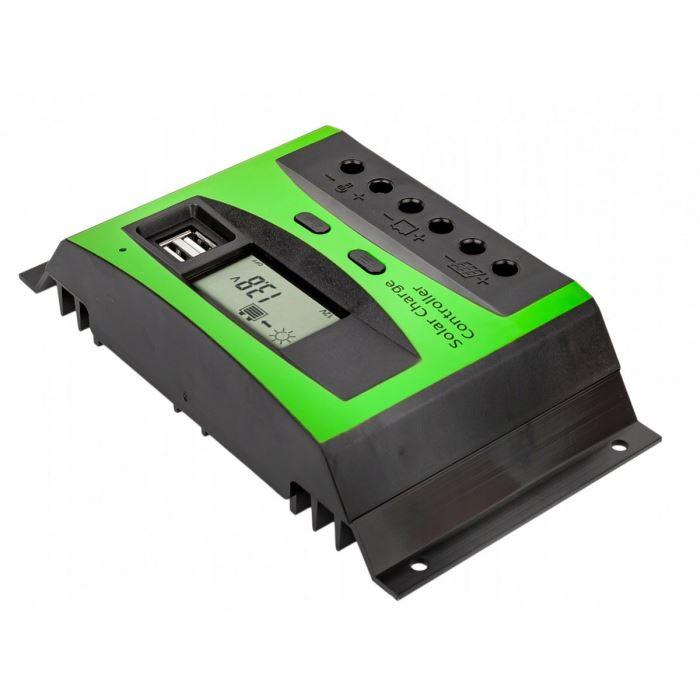

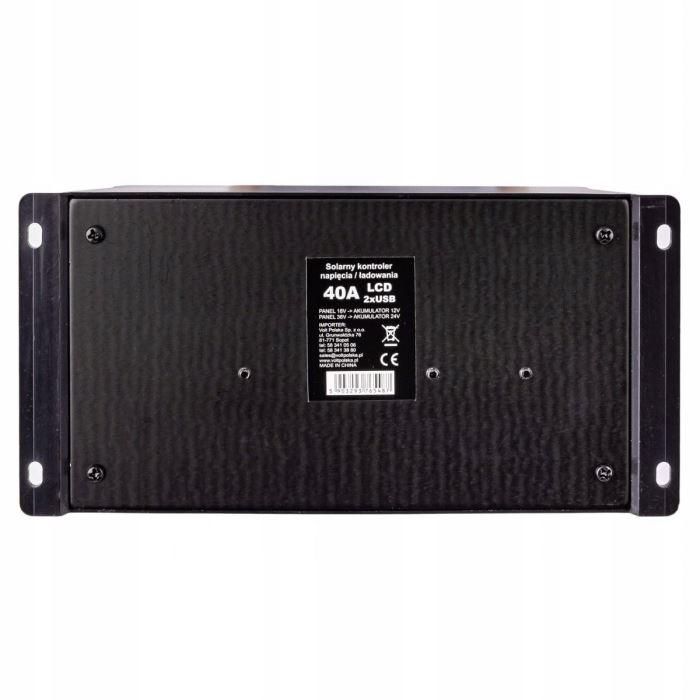

Solární regulátor PWM 12-24 V / 40 A s USB, LiFePO4 / Li-ion / Pb

Solární regulátor PWM (pulzně-šířková modulace) pro nabíjení olověných, lithium-iontových a LiFePO4 baterií z fotovoltaických panelů. Zařízení je vybaveno LCD displejem pro nastavení a monitorování provozních parametrů v reálném čase.

Vlastnosti

• Systémové napětí: 12 V nebo 24 V DC
• Maximální nabíjecí proud: 30 A
• Maximální vstupní napětí: 25 V (pro 12 V systém), 50 V (pro 24 V systém)
• Podpora typů baterií: olověné (OPEN, GEL), LiFePO4, Li-ion
• Dva USB výstupy: 2 × 5 V / 2 A
• LCD displej pro nastavení a zobrazení parametrů
• Indikace stavu: LED (světelné diody) pro signalizaci nabíjení
• Rozměry: 187 × 98 × 50 mm
• Hmotnost: 370 g

Princip činnosti

Regulátory PWM připojují solární panely přímo k nabíjené baterii. Po dosažení nastaveného svorkového napětí baterie regulátor omezuje nabíjecí proud pulzním přerušením (pulsní modulací) v rozsahu jednotek až desítek Hz. Tato metoda je účinná pro panely se shodným systémovým napětím jako je napětí baterie. Regulátor nabízí tři módy pro různé typy olověných baterií (OPEN, GEL) a podporuje moderní lithiové technologie.

Využití

Vhodný pro malé a střední solární systémy v domácnostech, chatách, karavanech, lodích a průmyslových aplikacích. Umožňuje nabíjení různých typů baterií z jednoho regulátoru, což zvyšuje flexibilitu systému. USB výstupy slouží k nabíjení mobilních zařízení a dalších spotřebičů.

Technické parametry

Rozsah jmenovitého napětí baterie

11,5–12,8 V (12 V systém), 23–25,6 V (24 V systém)

Maximální vstupní napětí

25 V (12 V) / 50 V (24 V)

Maximální nabíjecí proud

30 A

USB výstup

2 × 5 V / 2 A

Podporované baterie

Pb OPEN, Pb GEL, LiFePO4, Li-ion

Rozměry

187 × 98 × 50 mm

Hmotnost

370 g
