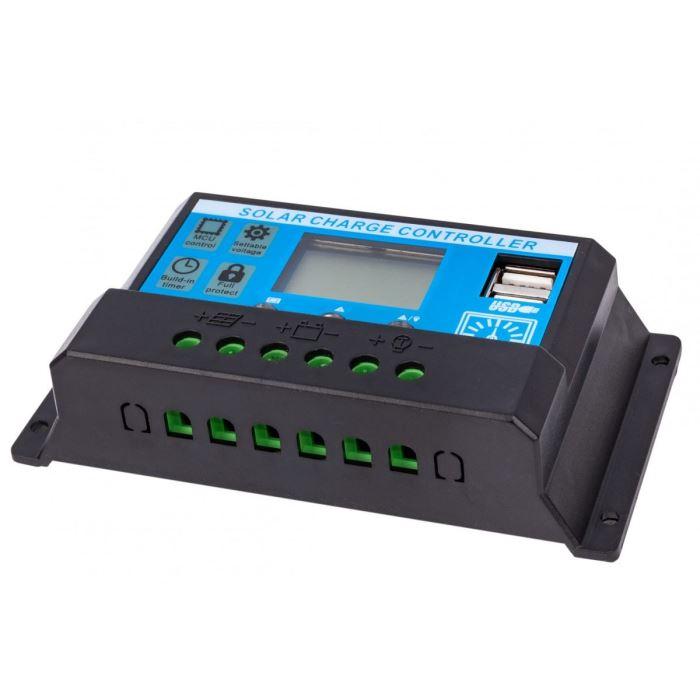

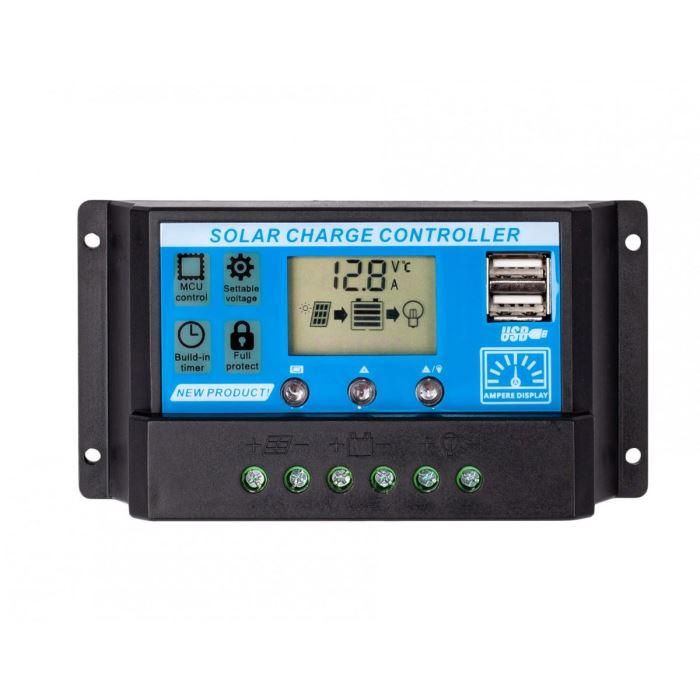

Solární regulátor PWM 12-24 V / 10 A s USB, LCD displej

PWM regulátor (pulzně-šířková modulace) pro nabíjení solárních baterií s podporou olověných (Pb), lithium-iontových (Li-ion) a LiFePO4 akumulátorů. Zařízení je vybaveno LCD displejem pro nastavení a monitoring provozních parametrů.

Vlastnosti

• Systémové napětí: 12 V nebo 24 V (volitelné)
• Maximální nabíjecí proud: 10 A
• Maximální zátěžový proud: 10 A
• Maximální vstupní napětí: 25 V (pro 12 V systém), 50 V (pro 24 V systém)
• Podporované typy baterií: olověné (OPEN, GEL), LiFePO4, Li-ion
• USB výstup: 2× 5 V / 2 A
• LCD displej pro nastavení a zobrazení parametrů
• Rozměry: 133 × 70 × 35 mm
• Hmotnost: 300 g

Princip činnosti

Regulátory PWM připojují solární panely přímo k nabíjené baterii. Po dosažení nastaveného svorkového napětí baterie regulátor omezuje nabíjecí proud pulsním přerušením (modulací) ve frekvenci jednotek až desítek Hz. Tato metoda je energeticky účinnější než lineární regulace a vhodná pro panely se shodným systémovým napětím jako je napětí baterie.

Využití

Vhodný pro malé a střední solární systémy — přímotopy, solární nabíječky, autonomní zdroje v chatách, karavanech, lodích a průmyslových aplikacích. Regulátor umožňuje připojit více spotřebičů přes USB výstup (nabíječky, LED osvětlení, měřicí přístroje).

Technické parametry

Rozsah jmenovitého napětí baterie

11,5–12,8 V (12 V systém), 23–25,6 V (24 V systém)

Režimy nabíjení

Pb OPEN (b01), Pb GEL (b02), LiFePO4 (b03)

Maximální vstupní napětí

25 V (12 V) / 50 V (24 V)

Maximální nabíjecí proud

10 A

Maximální zátěžový proud

10 A

USB výstup

2× 5 V / 2 A

Rozměry

133 × 70 × 35 mm

Hmotnost

300 g
