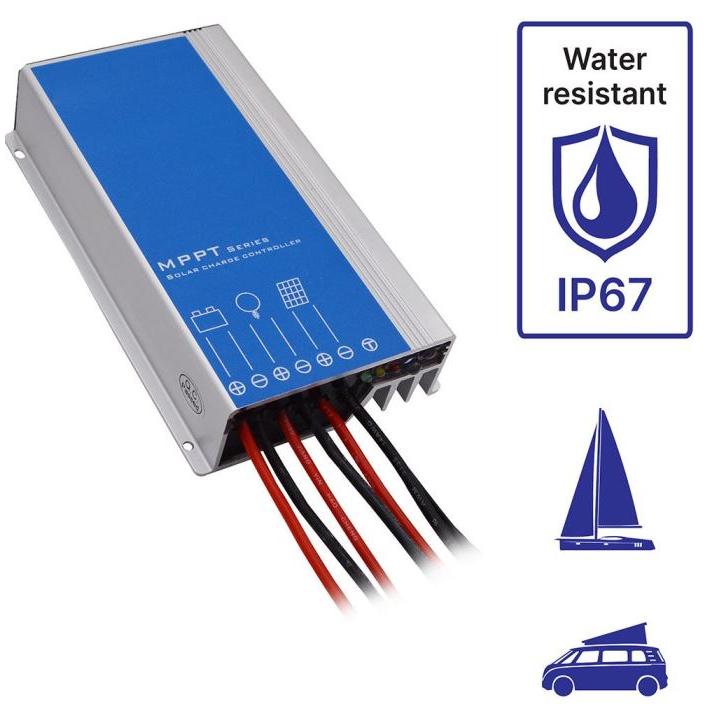

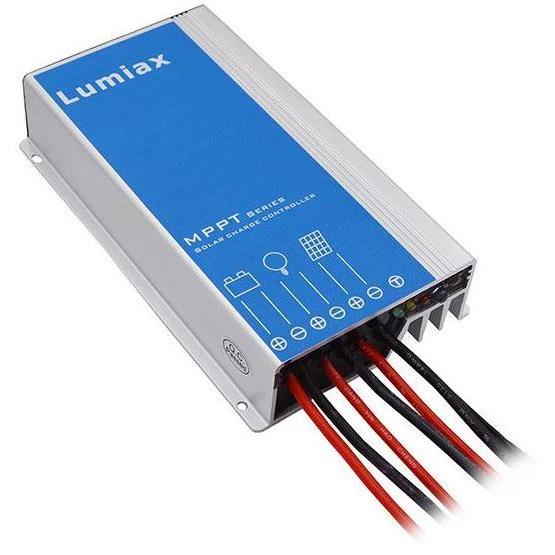

Kompaktní MPPT regulátor určený pro nabíjení olověných nebo lithiových baterií v systémech s napětím 12 nebo 24 V. Regulátor optimalizuje výkon fotovoltaických panelů a je vhodný pro karavany, lodě a venkovní instalace.
Klíčové vlastnosti
- Systémové napětí: 12 V nebo 24 V DC
- Maximální nabíjecí proud: 15 A
- Maximální vstupní napětí FV panelu: 55 V
- Minimální vstupní napětí pro nabíjení (12 V systém): 14,5 V
- Maximální výkon FV panelů: 200 W (12 V) nebo 400 W (24 V)
- Vlastní spotřeba: 6–7 mA
- Krytí: IP67 (vhodné pro venkovní použití)
- Teplotní rozsah: -35 °C až +60 °C
- Teplotní kompenzace: -4,17 mV/K na buňku
Nabíjecí algoritmy
- 4stupňové nabíjení olověných baterií: CC (nabíjení plným výkonem), CV-boost (1–2 hodiny), CV-float (udržovací napětí), CV-equalize (volitelné, pro baterie s tekutým elektrolytem)
- Podpora typů baterií: olověné s tekutým elektrolytem, AGM, GEL, LiFePO₄
- Odpojení zátěže: nastavitelné 9–30 V (výrobně 10,8 V)
Konfigurace a ovládání
Parametry regulátoru lze měnit dálkovým ovládačem SU10G (volitelné příslušenství). Regulátor je továrně přednastaven pro olověné baterie typu GEL. Nabíjecí napětí CV-boost (14–15 V) a CV-float (10–32 V, výrobně 13,7 V) jsou nastavitelné.
Využití
Regulátory MPPT (Maximum Power Point Tracking) se používají v samostatných fotovoltaických systémech pro maximalizaci výkonu solárních panelů. Díky kompaktním rozměrům a krytí IP67 je tento regulátor zvláště vhodný pro mobilní aplikace — karavany, lodě, venkovní pracovní stanoviště a vzdálené instalace.
Technické parametry
- Model
- SMR-MPPT1575
- Systémové napětí
- 12 V / 24 V DC
- Maximální nabíjecí proud
- 15 A
- Maximální vstupní napětí
- 55 V
- Maximální výkon FV panelů
- 200 W (12 V) / 400 W (24 V)
- Vlastní spotřeba
- 6–7 mA
- Krytí
- IP67
- Teplotní rozsah
- -35 °C až +60 °C
- Teplotní kompenzace
- -4,17 mV/K na buňku
