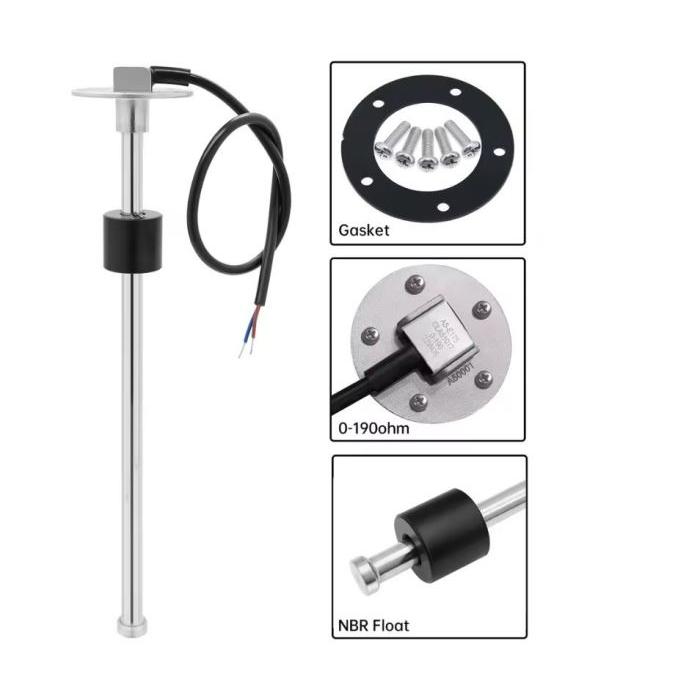

Snímač hladiny kapaliny 150 mm, 0–190 Ω, nerezový

Nerezový snímač hladiny kapaliny s plovákem pro měření výšky hladiny v nádržích. Výstupem je lineární změna odporu (rezistoru) od 0 Ω při prázdné nádrži do 190 Ω při plné nádrži, kterou lze snadno převést na digitální údaj pomocí analogového vstupu mikrokontroléru nebo dedikovaného budíku.

Vlastnosti

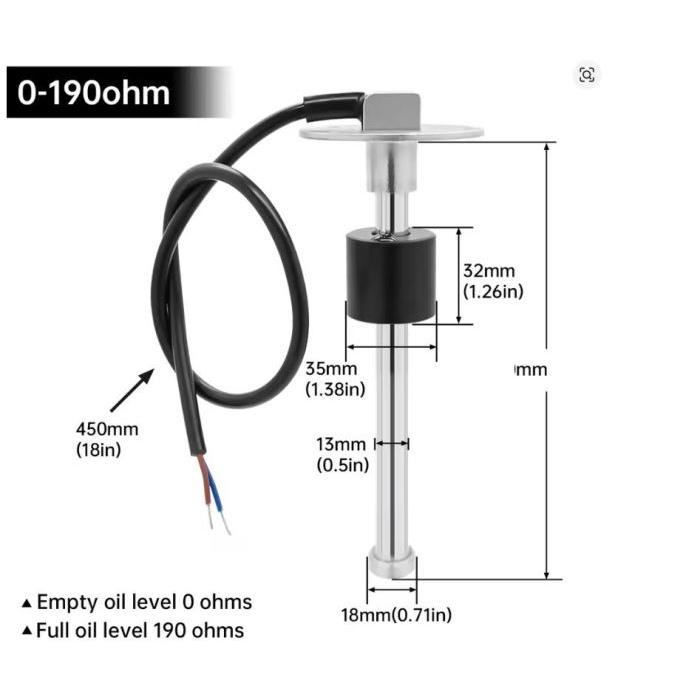

• Měřicí rozsah: 0–190 Ω (lineární charakteristika)
• Napájení: 9–32 V DC
• Délka snímače: 150 mm
• Průměr plováku: 32 mm
• Materiál: nerezová ocel (odolná vůči korozi)
• Vhodný pro vodu i paliva
• Délka připojovacího kabelu: 40 cm
• Montážní víčko: průměr 69 mm, rozteč otvorů 54 mm, 5 otvorů M5

Využití

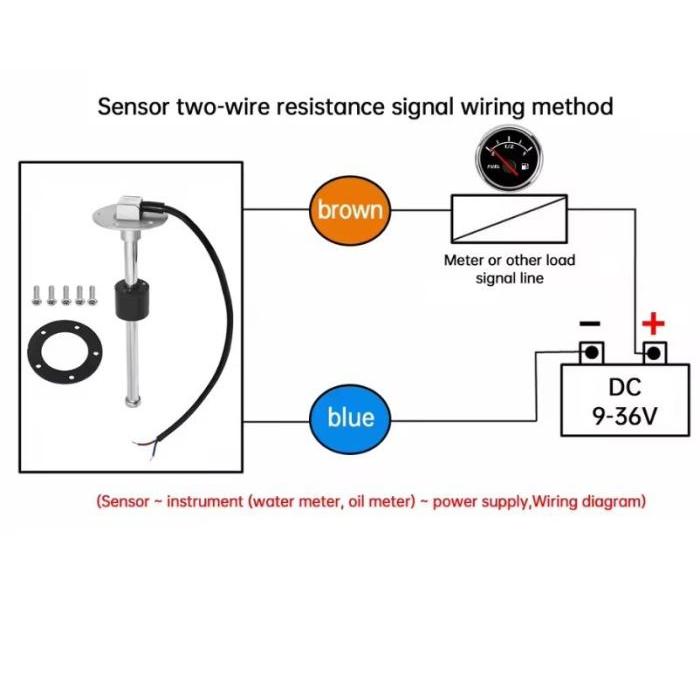

Snímač se používá v systémech pro monitorování hladiny kapaliny v nádržích — topných olejích, vodě, palivech a dalších tekutinách. Lze jej připojit přímo k analogovému vstupu Arduino, ESP32 nebo Raspberry Pi přes jednoduchou RC filtraci, nebo použít s dedikovanými budíky (např. M351B, M351C, M351D), které poskytují digitální výstup nebo signál pro displej. Typické aplikace: domácí či průmyslové topné systémy, cisternové vozy, zemědělská technika, průmyslové nádrže.

Technické parametry

Typ

Snímač hladiny s plovákem

Měřicí rozsah

0–190 Ω

Napájení

9–32 V DC

Délka snímače

150 mm

Průměr plováku

32 mm

Délka kabelu

40 cm

Průměr montážního víčka

69 mm

Rozteč otvorů

54 mm

Počet otvorů

5 × M5

Materiál

nerezová ocel

Kompatibilní kapaliny

voda, paliva

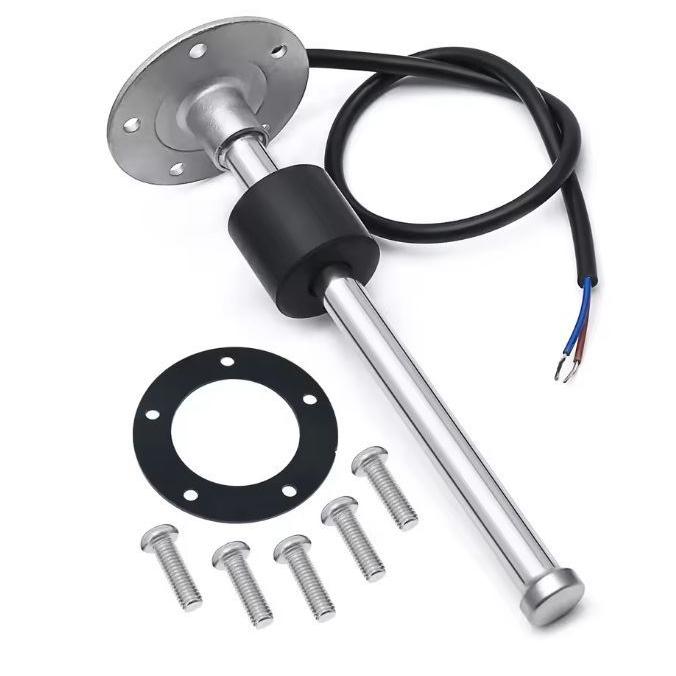

Obsah balení

• Snímač hladiny
• Těsnění
• 5 ks šroubů M5
