Profesionální sada SLED SET je ideálním řešením pro automatizaci jednokřídlých bran do délky 1,8 m (obě křídla do 3,6 m). V sadě najdete 2 reverzní bezkartáčovýé pohony SL/180/R a 2 ks krátkých kloubových pák LT340, díky čemuž získáte výkonné, přesné a tiché ovládání s možností intenzivního provozu. Systém nabízí plynulý rozjezd a dojezd, přesné řízení pohybu a jednoduchou instalaci – vše v kompaktním, spolehlivém provedení připraveném na každodenní provoz.
Sada SLED SET kombinuje 2 reverzní bezkartáčové pohony SL/180/R (IPU Technology, 36 V) s 2 ks krátkých kloubových pák LT340 včetně montážního příslušenství. Ideální pro křídlo do 1,8 m (obě křídla do 3,6 m), s integrovaným měničem, digitálním magnetickým enkodérem (4096 PPR) a konstrukcí pro intenzivní provoz.
Hlavní vlastnosti pohonu SL/180/R:
- Brushless pohon 36 V s IPU technologií a integrovaným střídačem – plynulý a účinný chod.
- Reverzní převod (reversible) – mechanika bez samosvornosti.
- Pro křídlo do 1,8 m; točivý moment 105 N·m.
- Rychlost manévru 0,6–6,6 ot./min, otevření 6–30 s (dle geometrie a nastavení).
- Intenzivní provoz – až 2 700 cyklů/24 h.
- Digitální magnetický enkodér, 4096 PPR – přesné řízení a detekce překážek.
- Krátká kloubová páka LT340 – včetně šroubů a konzoly k uchycení na křídlo.
- Krytí IP44, provozní teplota -20 až +55 °C.
- Montážní deska na sloupku součástí pohonu.
Poznámka: Mechanické dorazy (limit) na otevření/zavření jsou k dispozici pouze s volitelným příslušenstvím LT341 (není součástí této sady).
Technické parametry pohonu SL/180/R:
- Napájení sítě: 230 V AC 50/60 Hz nebo 115 V AC 50/60 Hz
- Napájení motoru: 36 V
- Příkon: 200 W
- Točivý moment: 105 N·m
- Rychlost manévru: 0,6–6,6 ot./min
- Čas otevření: 6–30 s
- Druh reduktoru: reverzní
- Enkodér: digitální magnetický, sensored, 4096 PPR
- Krytí: IP44
- Pracovní teplota: -20 až +55 °C
- Frekvence použití: intenzivní provoz (až 2700 cyklů/24 h)
- Rozměry pohonu (DxŠxV): 492 × 102 × 144,5 mm
- Hmotnost zabaleného výrobku: 13,7 kg
- Volitelná záloha: 3× 12 V DC / 4,5 Ah (externí box, volitelné)
- Doporučené řídicí jednotky: F70/IPU36/BOX, F70/IPU36/BOX/SL
- Limit/dorazy: mechanické dorazy pouze s příslušenstvím LT341 (volitelné)
Technické parametry (páka LT340)
Krátká kloubová páka pro řadu SLED, kompletní se šrouby a konzolou pro upevnění na bránu.
Určena pro použití s pohonem SL/180/R (SLED series).
Vhodné použití
- Jednokřídlé brány do délky křídla 1,8 m.
- Rezidenční a firemní instalace s vysokou četností otevírání/zavírání.
- Aplikace vyžadující přesné řízení pohybu a plynulý rozjezd/dojezd.

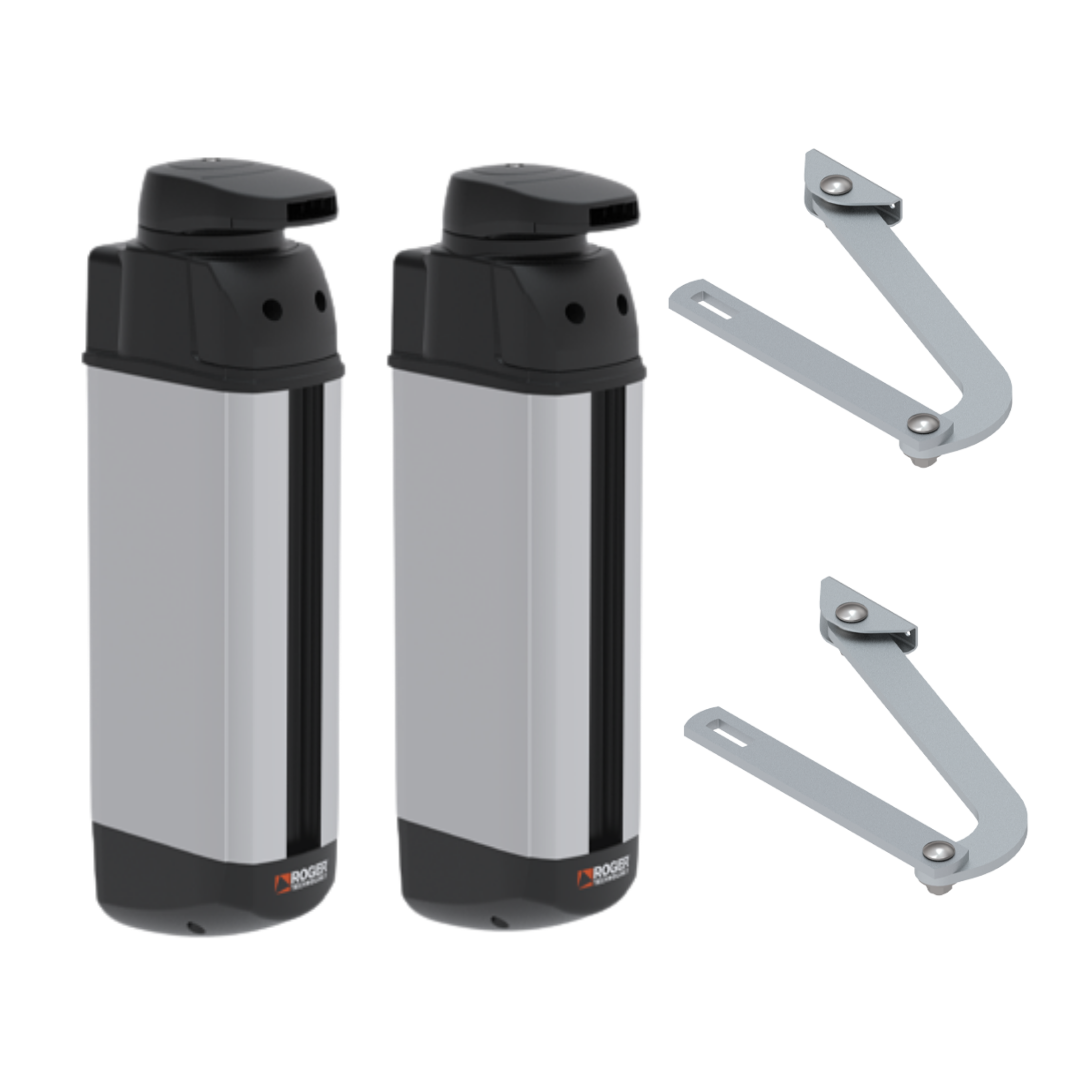

Co je v sadě
- 2 ks - SL/180/R – elektromechanický bezkartáčový pohon (reverzní) s integrovaným měničem, enkodérem a montážní deskou na sloupek.
- 2 ks - LT340 – krátká kloubová páka pro řadu SLED, včetně šroubů a konzoly pro uchycení na bránu.
Důležité poznámky k instalaci
- Pro mechanické dorazy otevřeno/zavřeno použijte volitelné LT341.
- Pro uvedení do provozu využijte doporučené řídicí jednotky F70/IPU36/BOX nebo F70/IPU36/BOX/SL.
- Geometrii osazení a dorazů dodržte dle instalační dokumentace výrobce.
