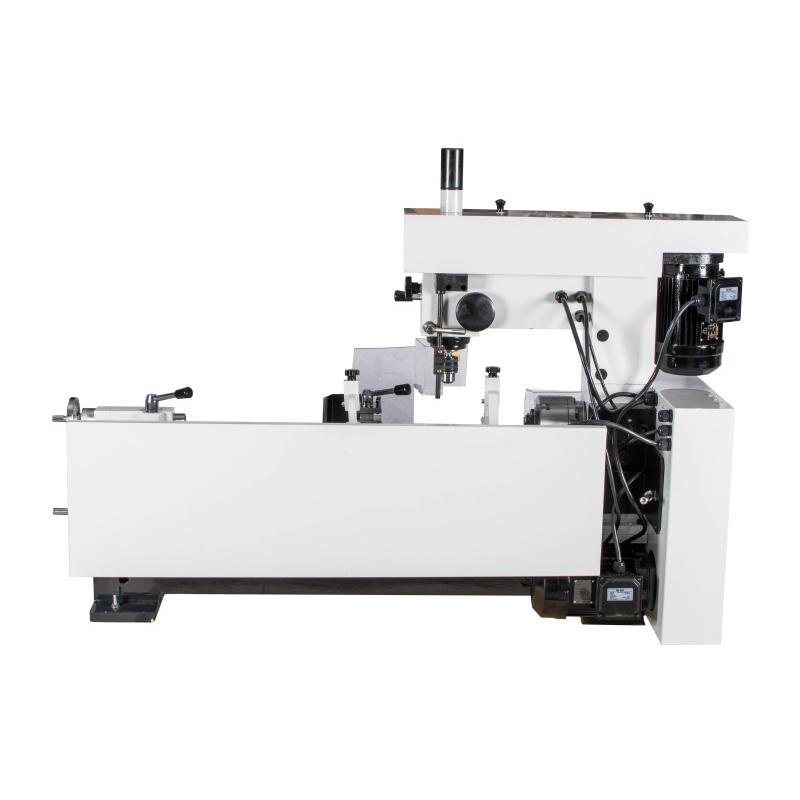

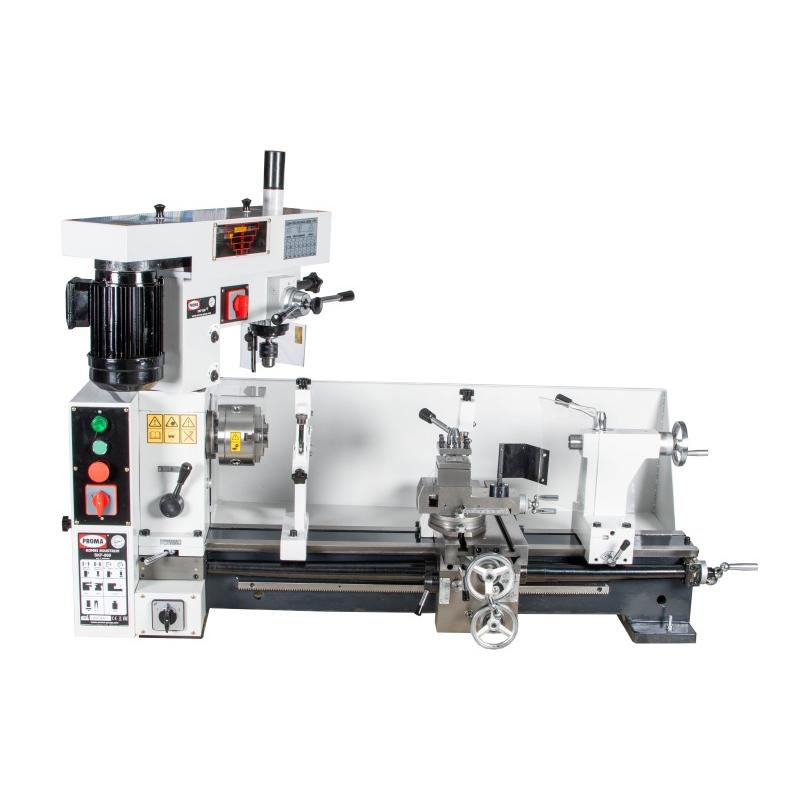

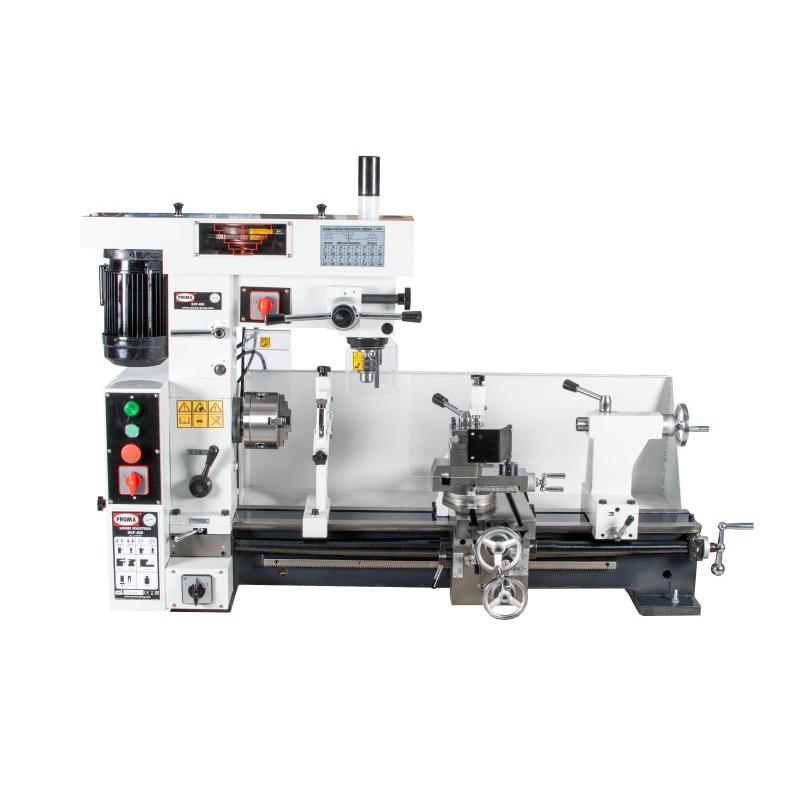

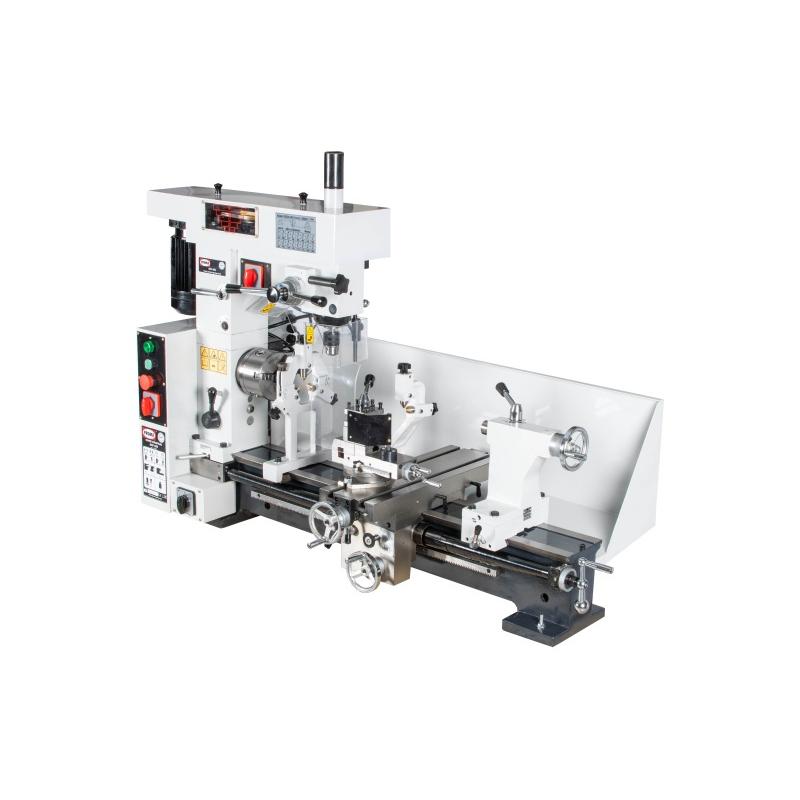

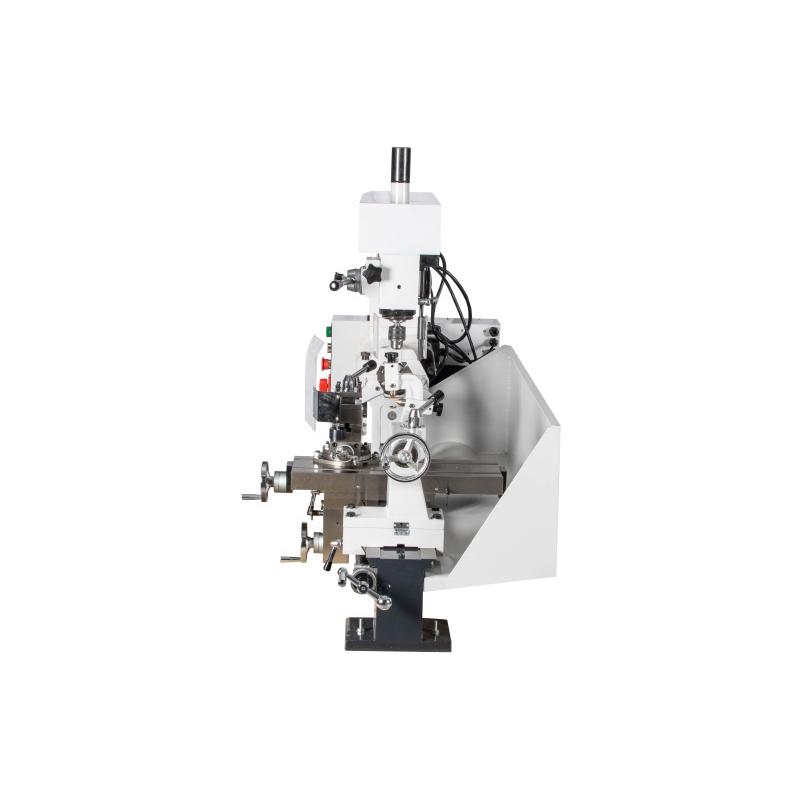

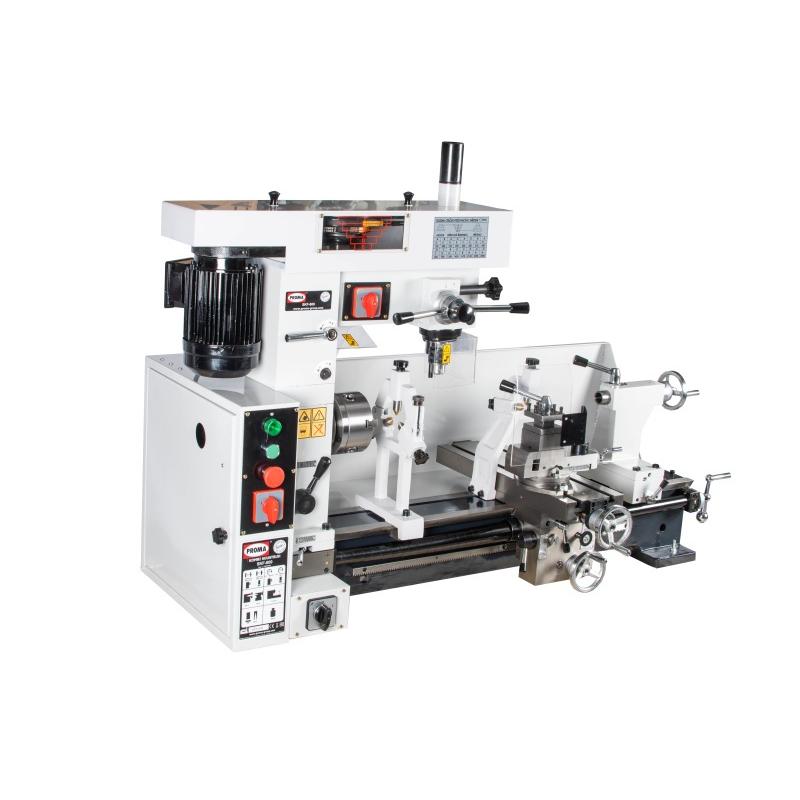

Kombinovaný soustruh na kov PROMA SKF-800
Kombinovaný soustruh SKF-800 se používá pro obrábění kovových i nekovových dílců. Stroj má tyto
funkce: soustružení, frézování, vrtání a řezání závitů. Posuv může být řízený automaticky nebo ručně podle
vhodnosti k obráběnému materiálu. Lze jej využít v nástrojařských dílnách, údržbách, malých a středních
výrobních provozech.
Soustruh umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod. Na stroji lze řezat metrické i palcové závity.

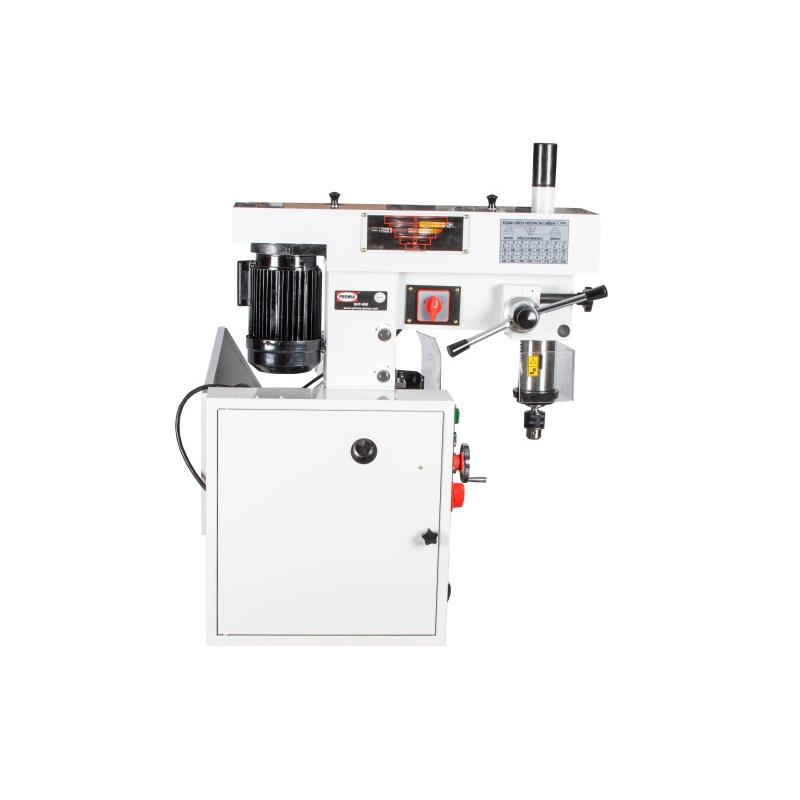

Frézovací zařízení je vhodné pro celou škálu běžných frézovacích operací. Široký rozsah otáček vřetene navíc umožňuje použít stroj i na vrtací operace.
Lze připojit frekvenční měnič pro plynulou změnu otáček.
Hlavní výhody
- Výkonný a tuhý soustruh
- Prostorová variabilita díky kombinaci frézky a soustruhu
- Oba motory 3-fázové

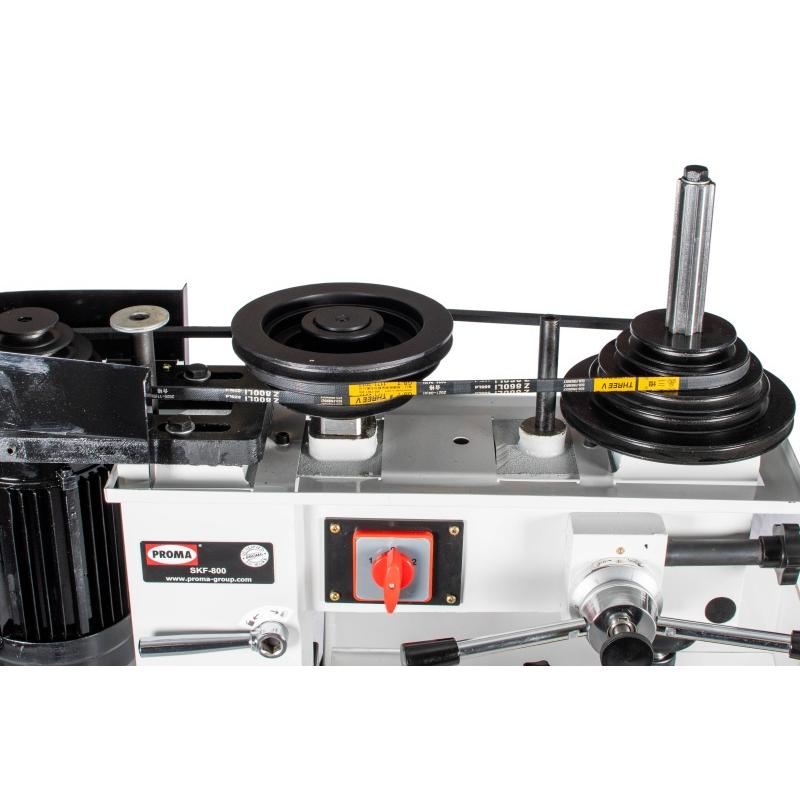

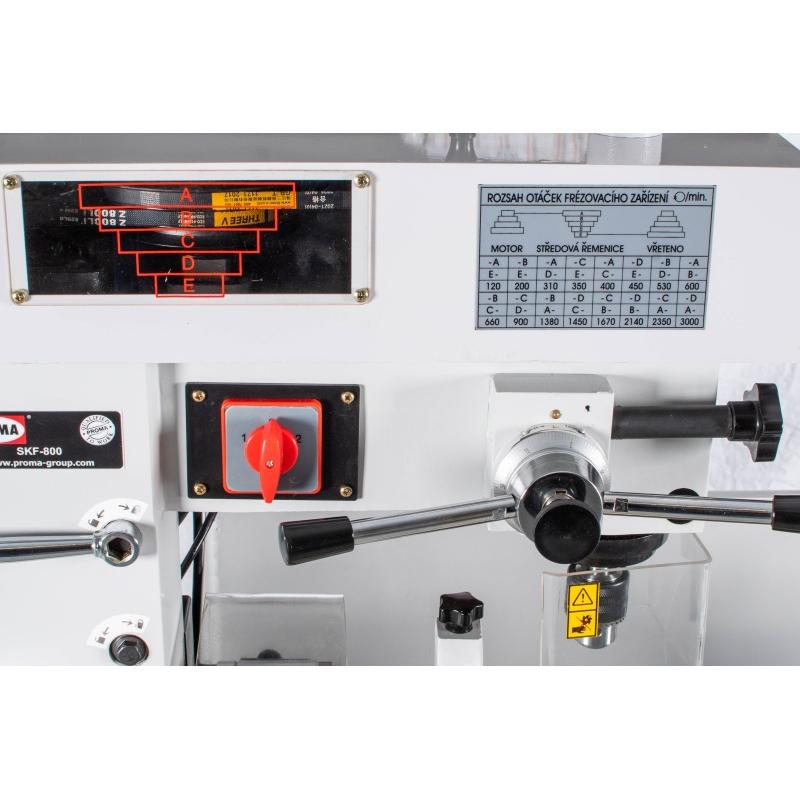

- Změna otáček vřetena pomocí řemenic
- Otočné frézovací zařízení
- Uložení vřetena v přesných kuželíkových ložiscích zajišťuje velmi nízkou házivost (≤0,02 mm)

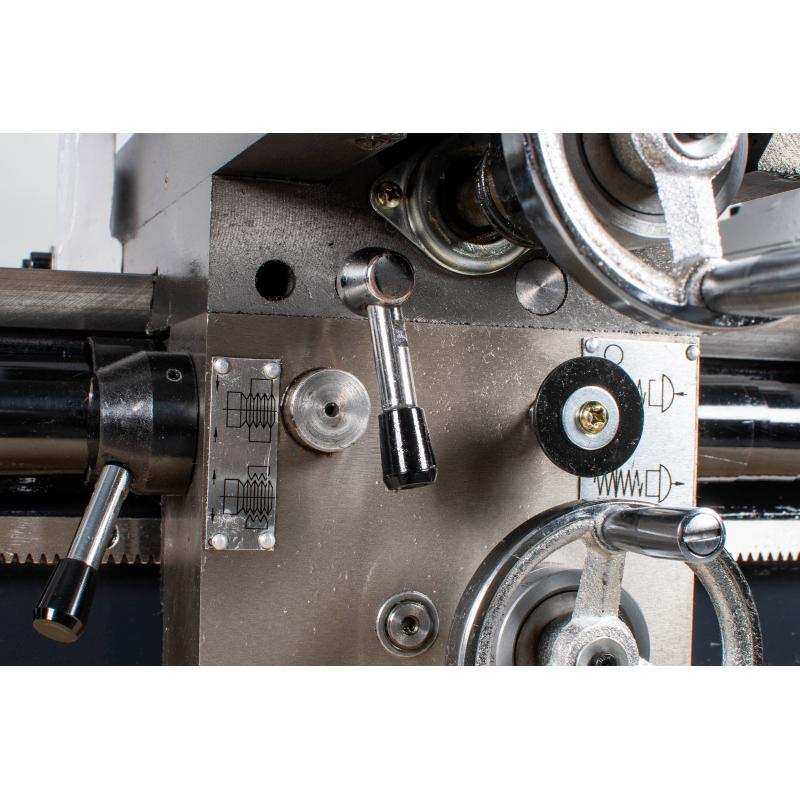

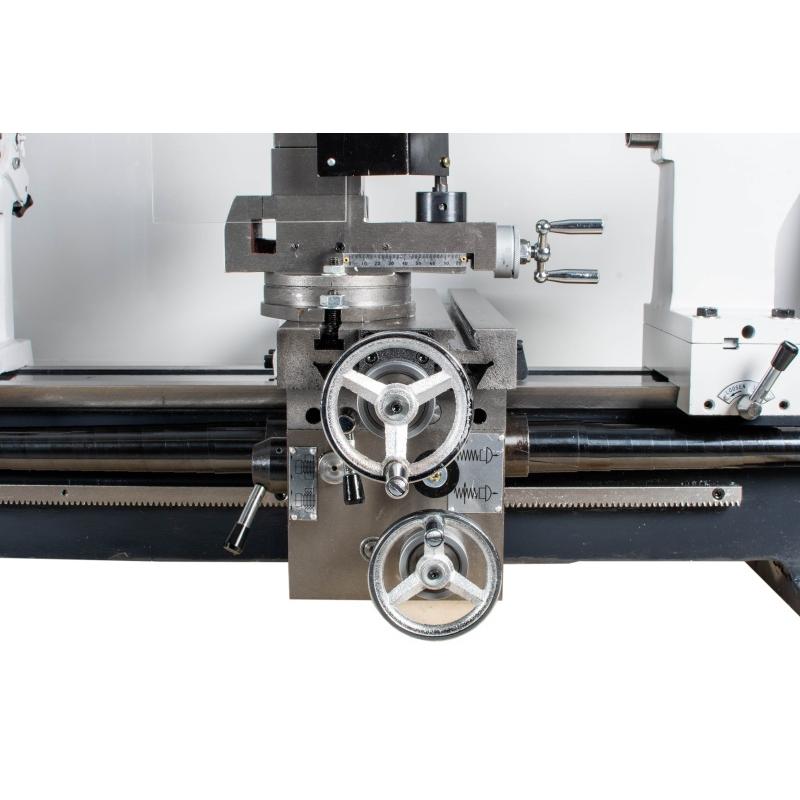

- Podélný a příčný strojní posuv
- Přesně broušené a kalené lože na tvrdost 55 HRC

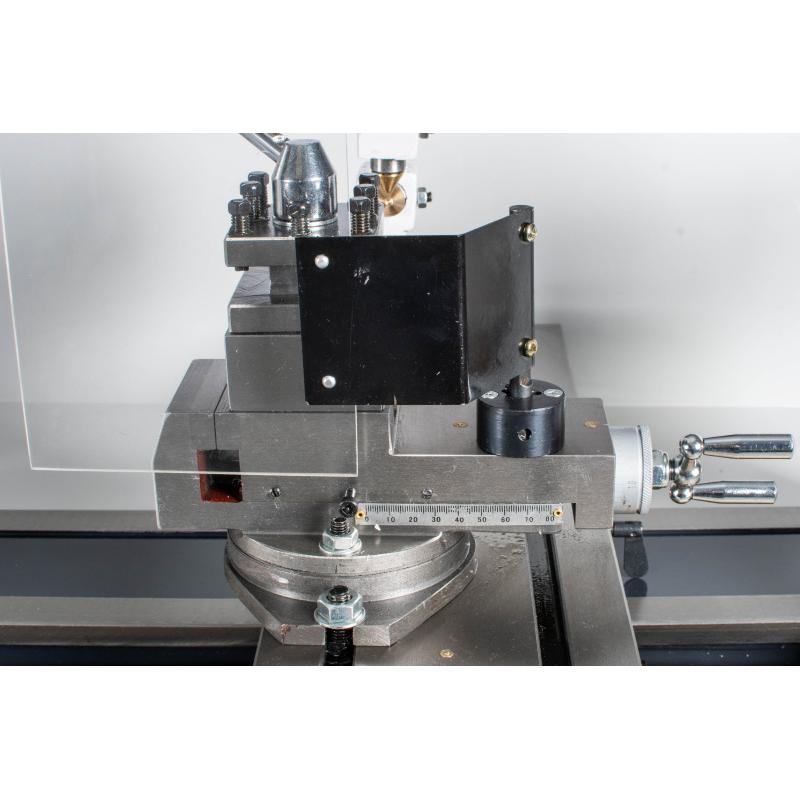

- Suportový svěrák součástí výbavy
Součásti dodávky kombinovaného soustruhu SKF-800

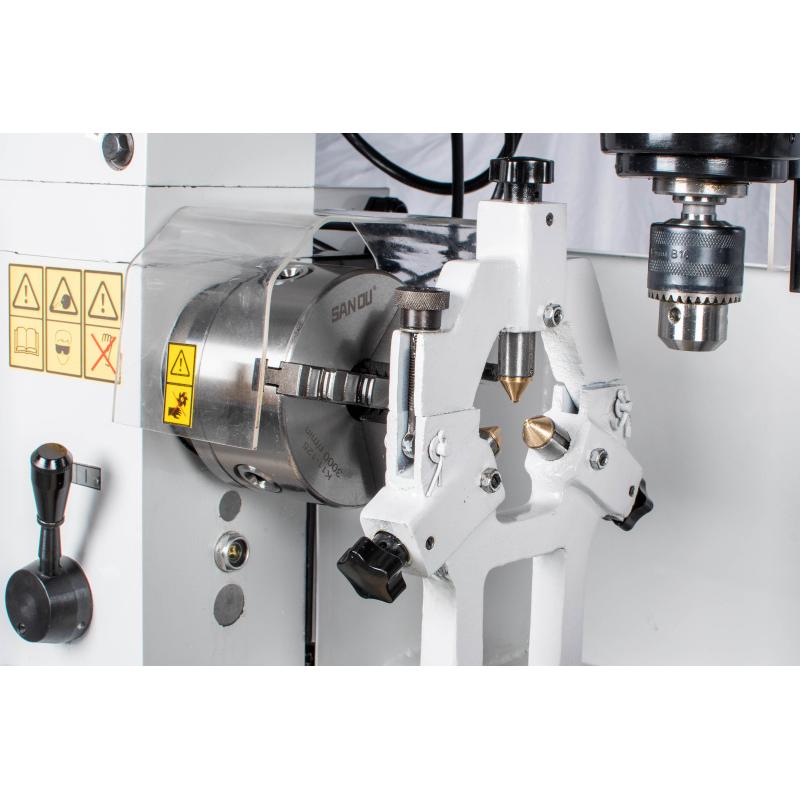

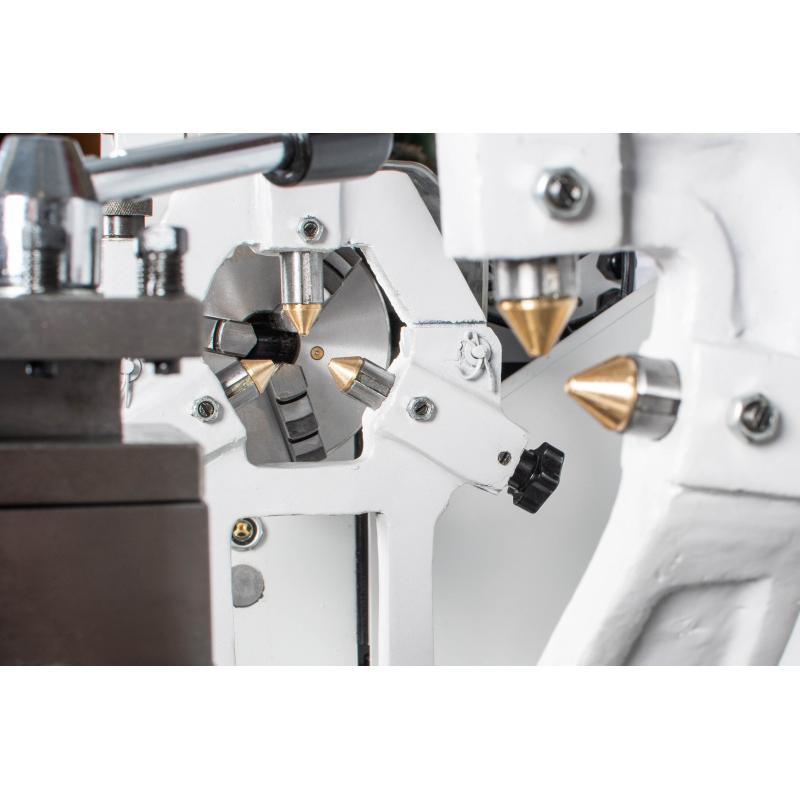

- Pevná a posuvná luneta
- Pevný hrot Mk III, Mk IV
- Sada ozubených kol
- Sada klíčů
- Klínový řemen

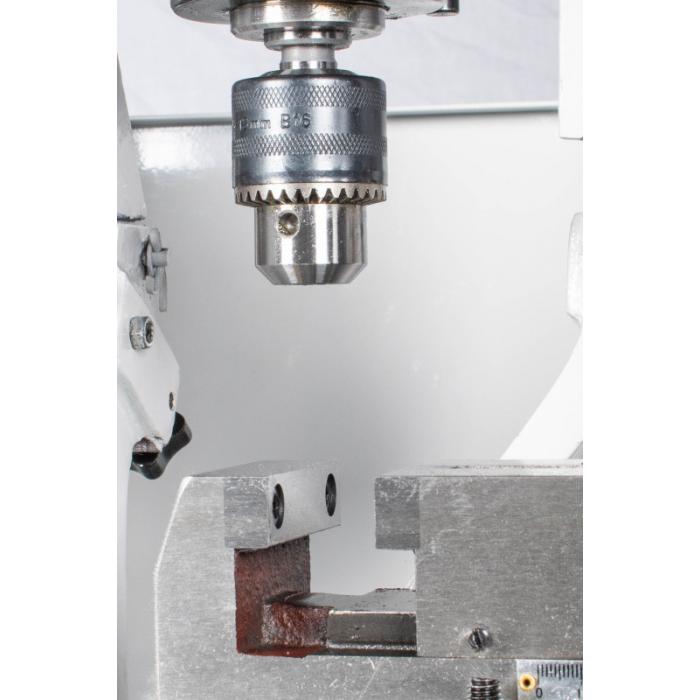

- Vrtací sklíčidlo 1 - 16 mm
- 3- čelisťové sklíčidlo Ø 130 mm
Parametry
Napětí: 400 V
Příkon soustruhu S1 100%: 550 W
Točný průměr nad ložem: 420 mm
Točný průměr nad suportem: 290 mm
Točná délka: 800 mm
Průchod vřetena: 28 mm
Průchod sklíčidla: 28 mm
Posuv pinoly: 70 mm
Rozsah otáček: 160 - 1360 ot/min.
Počet stupňů otáček: 7
Počet stupňů metrických závitů: 22
Rozsah palcových závitů: 4 - 120 záv/1"
Počet stupňů palcových závitů: 34
Počet stupňů podélného posuvu: 12
Napětí frézovacího zařízení: 400 V
Příkon frézky S1 100%: 550 W
Rozsah otáček frézky: 120 - 3000 ot/min.
Počet stupňů otáček frézky: 16
Rozměr frézovacího stolu: 475 x 160 mm
Vyložení vřetena: 285 mm
Posuv vřetena: 110 mm
Max. vzdálenost vřetena od stolu: 215 mm
Max. vrtaný průměr: 22 mm
Max. frézovaný průměr: 28 mm
