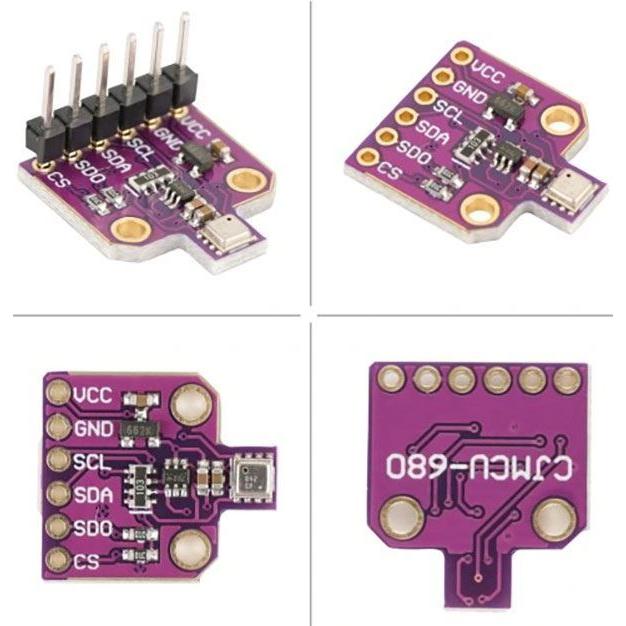

Senzor BME680, teplotní čidlo, vlhkoměr a barometr, I2C/SPI

Multifunkční senzor BME680 pro měření teploty, relativní vlhkosti, atmosférického tlaku a kvality vzduchu. Určen pro aplikace v meteostaniciích, systémech monitorování vnitřního prostředí a zabudovaných měřicích zařízeních.

Vlastnosti

• Měření teploty v rozsahu -40 °C až +85 °C
• Měření relativní vlhkosti: 0–100 % RH
• Měření atmosférického tlaku: 300–1 100 hPa
• Detekce a měření VOC (těkavé organické látky): ethan, isopren, ethanol, aceton, oxid uhelnatý
• Rozsah IAQ (Index kvality vzduchu): 0–500 PPM
• Nízká spotřeba energie: pohotovostní proud 0,29–0,8 µA, spánkový proud 0,15–1 µA
• Duální komunikační rozhraní: I2C (až 3,4 MHz) nebo SPI (3 a 4 vodiče, až 10 MHz)
• Volitelné I2C adresy: 0x76 (výchozí) nebo 0x77

Využití

Senzor je vhodný pro stavbu meteostanic, domácích meteorologických stanic, systémů monitorování vnitřního klimatu, IoT aplikací s měřením parametrů prostředí a vývojových projektů s mikrokontroléry (Arduino, ESP32, Raspberry Pi). Kombinované měření teploty, vlhkosti, tlaku a VOC umožňuje komplexní analýzu stavu vzduchu.

Technické parametry

Model

BME680

Napájení

1,7–3,6 V DC

Rozsah provozní teploty

-40 až +85 °C

Rozsah provozní vlhkosti

0–100 % RH

Rozsah provozního tlaku

300–1 100 hPa

Rozsah IAQ

0–500 PPM

I2C

až 3,4 MHz

SPI

až 10 MHz (3 a 4 vodiče)

Pohotovostní proud

0,29–0,8 µA

Spánkový proud

0,15–1 µA

Piny

VCC (napájení), GND (zem), SCL (I2C/SPI hodinová linka), SDA (I2C datový kabel), SDO (SPI datový kabel), CS (SPI slave povolení)
