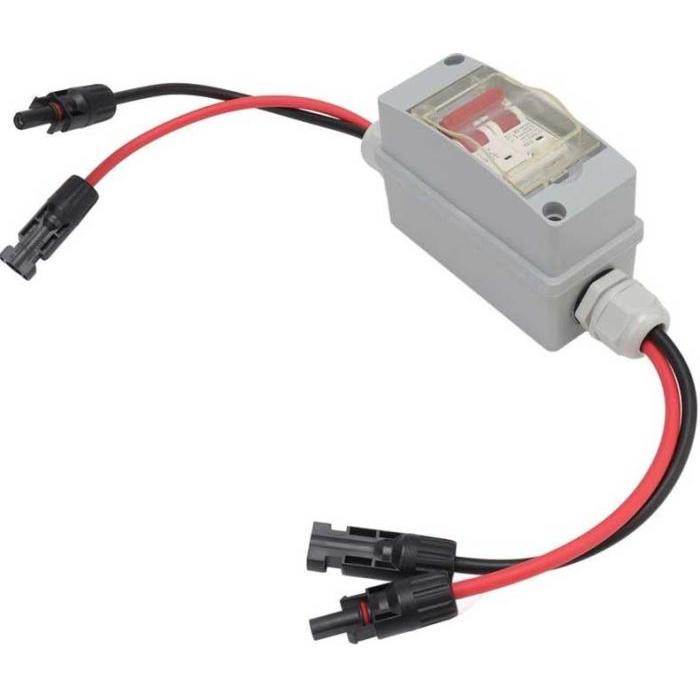

Ochranný rozvaděč pro fotovoltaické systémy určený k ochraně DC stringů fotovoltaických panelů. Kombinuje modulární jistič s konektory MC4 a je vhodný pro instalace s napětím až 500 V DC.
Vlastnosti
- Jistič: LQB1-63Z / 20C s charakteristikou C
- Jmenovité napětí: 500 V DC
- Rozsah pracovního napětí: 12–500 V DC
- Jmenovitý proud: 20 A
- Jmenovitá zkratová pevnost: 6 kA
- Jmenovité impulzní výdržné napětí: 4 kV
- Krytí: IP65 (dle normy IEC 60947-2)
- Elektromechanická odolnost: 6 000 cyklů
- Připojení vodičů: H1Z2Z2K-1, 6 mm²
- Délka připojovacích vodičů: 60 cm

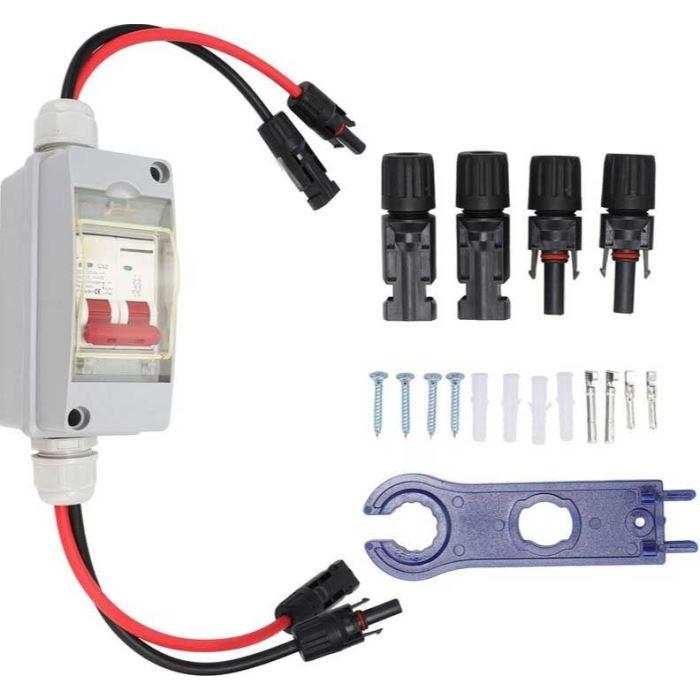

Obsah dodávky
- DC ochranný rozvaděč
- 4× konektor MC4 (2× samec, 2× samice)
- Hmoždinky a vruty
- Klíč na konektory MC4
- Návod v češtině
Využití

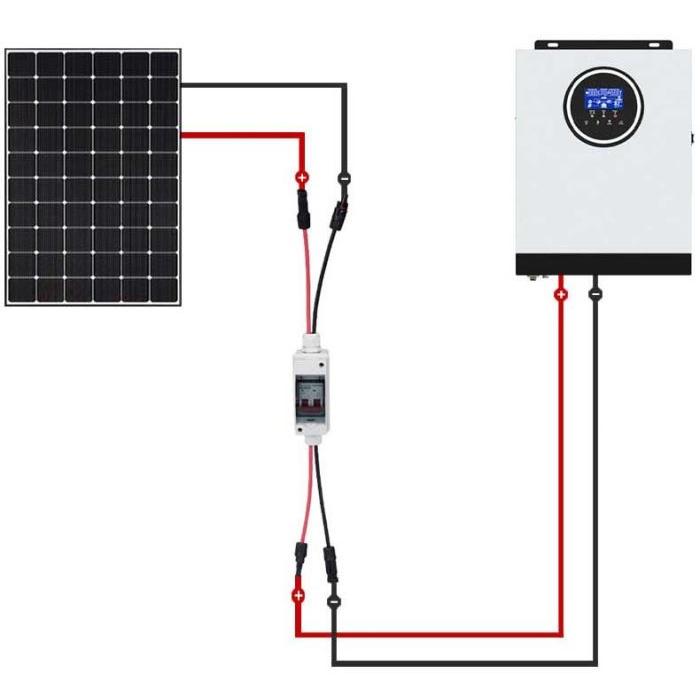

Rozvádění a ochrana DC stringů v malých až středních fotovoltaických elektrárnách. Používá se pro oddělení jednotlivých řetězců panelů a jejich ochranu proti přetížení a zkratu. Vhodný pro instalace na střechách, fasádách i pozemních systémech s napětím do 500 V DC.
