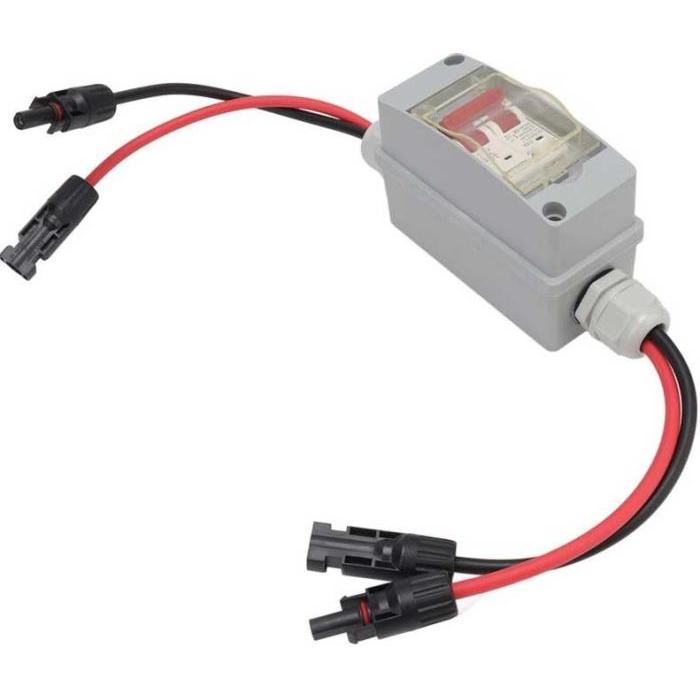

Ochranný rozvaděč pro fotovoltaické systémy určený k ochraně stringu solárních panelů. Obsahuje dvoupólový jistič s charakteristikou C a je vhodný pro napětí až 500 V DC.
Vlastnosti
- Jistič: LQB1-63Z / 16C (dvoupólový, charakteristika C)
- Jmenovité napětí: 500 V DC
- Pracovní rozsah: 12–500 V DC
- Jmenovitý proud: 16 A
- Jmenovitá zkratová pevnost: 6 kA
- Jmenovité impulzní výdržné napětí: 4 kV
- Elektromechanická odolnost: 6 000 cyklů
- Krytí: IP65 (dle IEC 60947-2)
- Připojení: vodiče H1Z2Z2K-1, 6 mm²

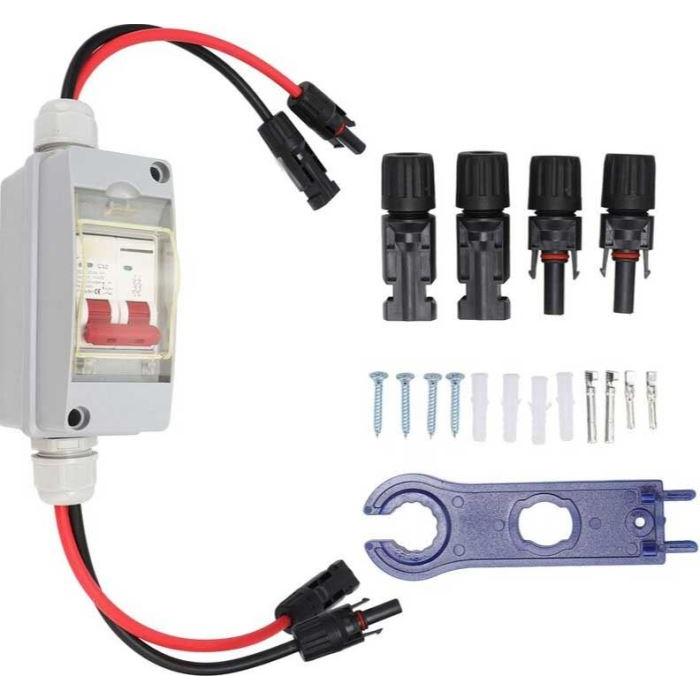

Obsah dodávky
- DC ochrana s jističem na DIN lištu
- 4× konektor MC4 (2× samec, 2× samice)
- Hmoždinky a vruty
- Klíč na konektory MC4
- Návod v češtině
Využití

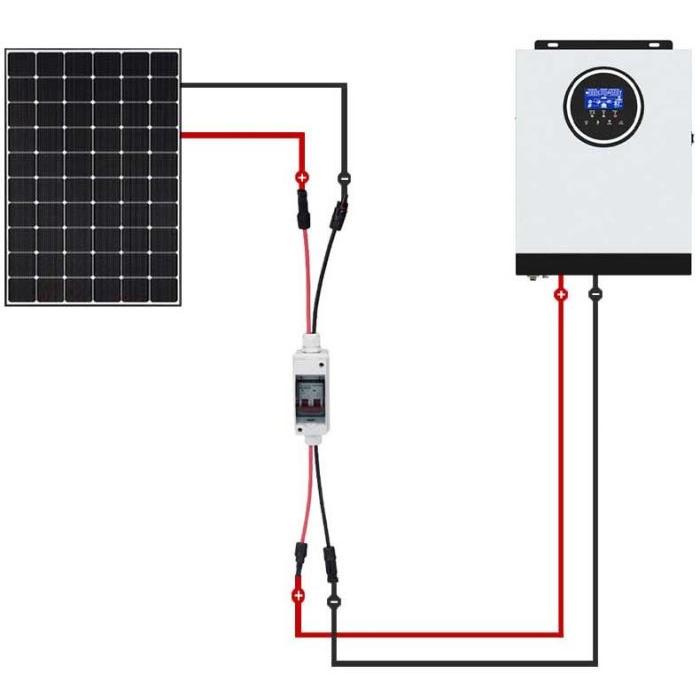

Rozvádí se v fotovoltaických elektrárnách (FVE) pro ochranu jednotlivých stringů panelů. Jistič chrání obvod před přetížením a zkratem, konektory MC4 umožňují snadné připojení a odpojení kabeláže. Vhodný pro instalace na střechách i v exteriéru díky krytí IP65.
