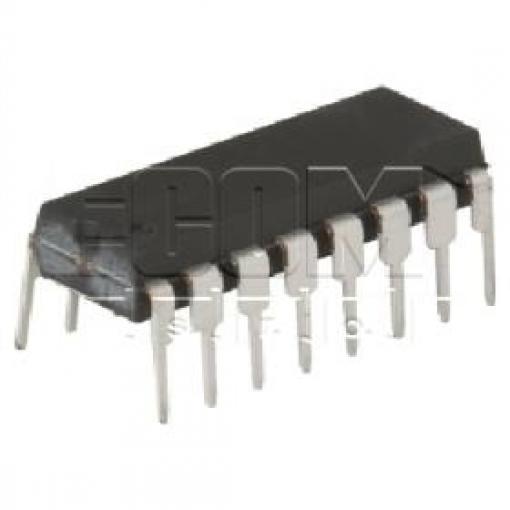

Integrovaný obvod LM3915N-1 pro řízení a ovládání řady deseti světelných diod (LED) v logaritmické stupnici. Obvod je určen pro aplikace vyžadující vizuální indikaci úrovně signálu, například měřicí přístroje, audio vizualizéry nebo indikátory stavu baterie.
Vlastnosti
- Řízení až 10 světelných diod v řadě
- Logaritmická stupnice: 3 dB na krok
- Napájecí napětí: 3 V až 25 V
- Pouzdro: DIP-18
- Pracovní teplota: 0 °C až +70 °C
- Certifikace: RoHS
Využití
Obvod se používá v audio aplikacích (vizualizéry, ekvalizéry, indikátory hlasitosti), v měřicích přístrojích (indikátory úrovně signálu), v nabíječkách a zdrojích (indikátor stavu baterie či výkonu) a v průmyslové automatizaci pro vizuální zpětnou vazbu. Logaritmická stupnice činí obvod vhodným zejména pro audio a měřicí techniku, kde je vnímání změn úrovně spíše logaritmické než lineární.
Technické parametry
- Model
- LM3915N-1
- Počet kanálů
- 1
- Počet řízených LED
- 10
- Stupnice
- logaritmická, 3 dB na krok
- Napájecí napětí
- 3 V až 25 V DC
- Pracovní teplota
- 0 °C až +70 °C
- Pouzdro
- DIP-18
- Norma
- RoHS
