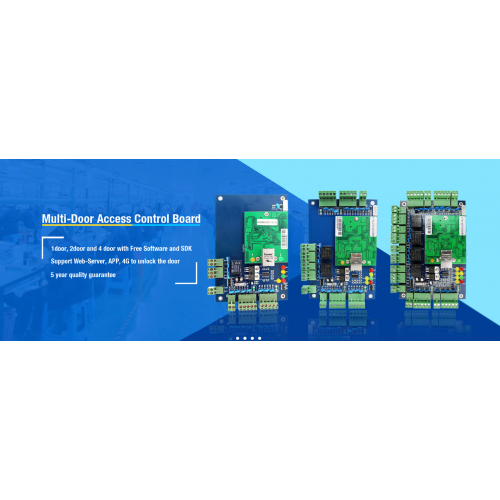

Řídící a kontrolní jednotka pro 2 dveře (4 čtečky) + SW + BOX
Řídící jednotka se zdrojem disponuje svorkami pro záložní olověný 12V akumulátor. Pro komunikaci WG doporučujeme kabeláž RVV 2.0, lze použít i UTP kabel.
Zařízení je také možné propojit se systémem Jablotron , například přes JA-111H-AD
Sebury 800NT je řada profesionálních řídících jednotek pro čtečky Sebury a pro čtečky jiných výrobců připojitelných pomocí Wiegand. Řídící jednotky se rozlišují podle počtu dveří a čteček, které lze připojit.
Řídící jednotka se připojuje do počítačové sítě pomocí běžného síťového TCP/IP rozhraní. V ceně je dodáván sofistikovaný ovládací software, pomocí kterého lze spravovat uživatele, jejich otisky, čipové karty a přístupy. Na vyžádání zašleme i češtinu do softwaru, která v záčátcích jistě pomůže. Do softwaru může být připojeno více řídících jednotek a sestavit tak komplexní přístupový systém pro celou budovu.
Do systému lze přidat tisíce uživatelů, jejich čipové karty nebo otisky. Uživatele lze zařazovat do skupin a oddělení a následně jim nastavovat oprávnění, respektive dobu, kdy mají povoleno nebo zakázáno vstoupit.
Pomocí obslužného softwaru lze nastavovat i časové profily, ve kterých mají být dveře otevřeny nebo zavřeny. Operátor může pomocí softwaru i vzdáleně otevírat dveře, pokud bude potřeba. Jednotlivým uživatelům lze povolovat či zakazovat přístupy v různých dobách k různým dveřím. Lze také monitorovat přístupy uživatelů v reálném čase. Lze i nahlédnout do historie a zjistit, kdy byl který uživatel spuštěn nebo nespuštěn. Veškeré výpisy lze exportovat do formátu MS Excel. Software podporuje mnoho dalších funkcí.
Pro podporu všech funkcí doporučujeme ihned po nainstalování softwaru přejít na databázy SQL. Na výchozí databázy typu MDB nemusí být všechny funkce dostupné.
Řídící jednotka podporuje rovněž tzv. TOGGLE mód - účebnicový případ funkce bistabilního relé. To znamená že lze nastavit tak, že po zadání kódu, nebo přiložením čipu klávesnice sepne či rozepne relé ve stavu vytrvá až do dalšího správném zadání kódu, nebo přiložení čipu. V praxi bude funkce vypadat takto : kód -> sepnuto po libovolnou dobu -> kód -> rozepnuto -> kód -> sepnuto -> kód -> rozepnuto ...atd. Stále dokola.
Pro vývojáře je k dispozici i SDK - second development kit. Software development kit (SDK nebo devkit) je typická sada vývojových nástrojů umožňující vytváření aplikací pro jisté softwarové balíčky, frameworky, platformy, počítačové systémy, herní konzole, operační systémy nebo podobnou platformu.
Pro vytvoření vlastní aplikace je nutné stáhnout si Software development kit. Například pokud chcete vytvořit aplikaci pro Android, budete ptřebovat SDK a Java programování, pro iOS je potřeba iOS SDK se Swift softwarem a pro vývoj aplikací v MS Windows potřebujete programovací jazyk .NET. Také jsou zde SDK, které jsou nainstalované v aplikacích k zjišťování a analýze dat a aktivity. Příkladem je Google nebo Facebook.
Zboží prodáváno také pod názvem a "značkou" S-Entry, my prodáváme pod originálním názvem výrobce/dodavatele a tomu odpovídá i cena.
SDK ke stažení ZDE
SDK NEW UPDATE 1/2019 ZDE
ACB-WEB nastavení IP adresy CONFIGV2.7EN ke stažení ZDE
síťová komunikace přes TCP/IP
- Kontrola 2 dveří
- Připojení max. 4 čteček (Anti-passback) + 2 odchodových tlačítek
- max 20000 uživatelů
- max.100 000 událostí v paměti
- otvírání dveří na dálku
- použitelné databáze: Access and SQL
- napájení 12V/4A
- vstupní formát čteček WIEGANG 26,34
- Vstupní formát PINU 4bitový nebo 8-mi bitový
- Nastavitelný čas 1 až 9999 sekund
- při dlouhém otevření dveří - POPLACH
SW - Management center v.6.9
- přidání a úprava zákl.konfigurace
- přidání a úprava osoby
- přístupová práva - tvorba skupin
- nastavení času otevírání dveří
- monitoring
- prohlížení záznamů
- identifikace přítomných osob
- seznam záznamů (průchodů)
Technická specifikace:
Typ modulu:
řídící jednotka přístupu pro 4 čtečky
Kompatibilita:
čtečky s rozhraním Wiegand 26bitů
Dokumentace:
Výstupní formát Wiegand:
26 bit
Programování:
pomocí PC - TCP/IP
Instalační kód:
ano
Napájení:
230V~
Proudový odběr:
max. 200 mA
Výstupní signál z čtečky:
2 x relé, NC/NO
Max. zatížení výstupního relé:
12 V/2 A
Doba aktivace relé:
00 - 9999 sec.
Odchodové tlačítko:
ano
Tamper:
ne
Optická signalizace:
LED diody
Audio signalizace:
ne
Provedení:
plechový box se zámkem
Barva boxu:
černá
Parameter
Single Door Control Panel
Multi Door (2) Control Panel
Multi Door (4) Control Panel
Model
800NT1/ACB001
800NT2/ACB-002
800NT4/ACB-004
Communication
TCP/IP 10M/100M adaotive
TCP/IP 10M/100M adaotive
TCP/IP 10M/100M adaotive
Description
Control 1 door, get in and out door by swiping card, of get in by swiping card and get out door by button
Control 2 door, get in and out door by swiping card, of get in by swiping card and get out door by button
Control 4 door, get in the door by swiping card, and get out door by button
Size of PCB board
160*106mm
160*106mm
160*106mm
Size of Case
273*228*65mm
Power Supply
12VDC 4-7A
Power Consumption of Circuit Board
Less than 100mA
Input Format of Reader
Wiegand 26 (All card reader with compatible protocol. such as Motorola, HID, EM, Mifare one etc)
Quantity of Readers
2 pcs
4 pcs
4 pcs
Door Controlled
1 door
2 door
4 door
Door opening time extending setting
1-9999seconds(adjustable)
Max q ' ty of controller
No limit
No limit
No limit
Operation Temperature
-40℃ ~ 70℃
Operation Humidity
10-90% RH, No Condensation
Q ' ty of users
20,000 Users
Q ' ty of Event Buffers(offline)
100,000 event buffers
Power interruption protection measure
High Speed Memory, Records never lose
Max Distance from Reader to Controller
100m (suggestion distance 80m)
Max Distance between Controller
TCP/IP Depends on net coverage area
Collocations
PCB board, case, power, power line, serial port communication line, software, manual, crtificate, key(2pcs), carton
Alarm for long time door open, ilegal break in, intimidate
Yes
Fire and alarm linkage
If no connection with the expansion board, only has software interface alarm, and drive the computer speaker. If connected with expansion board, is able to alarm by hardware, if connected with starengthened expansion board, then is able to Security alarm
Complsive open and close door at long time
Yes
Open door in remote distance
Yes
Inter block
No
Yes
Yes
Anti pass back and tail
Yes
Yes
Yes
Multi-card open door
Yes
Open long time at specified time
Yes
Electronic map
Yes
Urgency locking
Yes
First card unlocking
Yes
Unlock based on intrnal and external validation
Yes
Keypad(card+passwor, supper password)
Yes
Podpora mobilní aplikace ke stažení z našeho uložiště ZDE
Návod k mobilní aplikaci ZDE

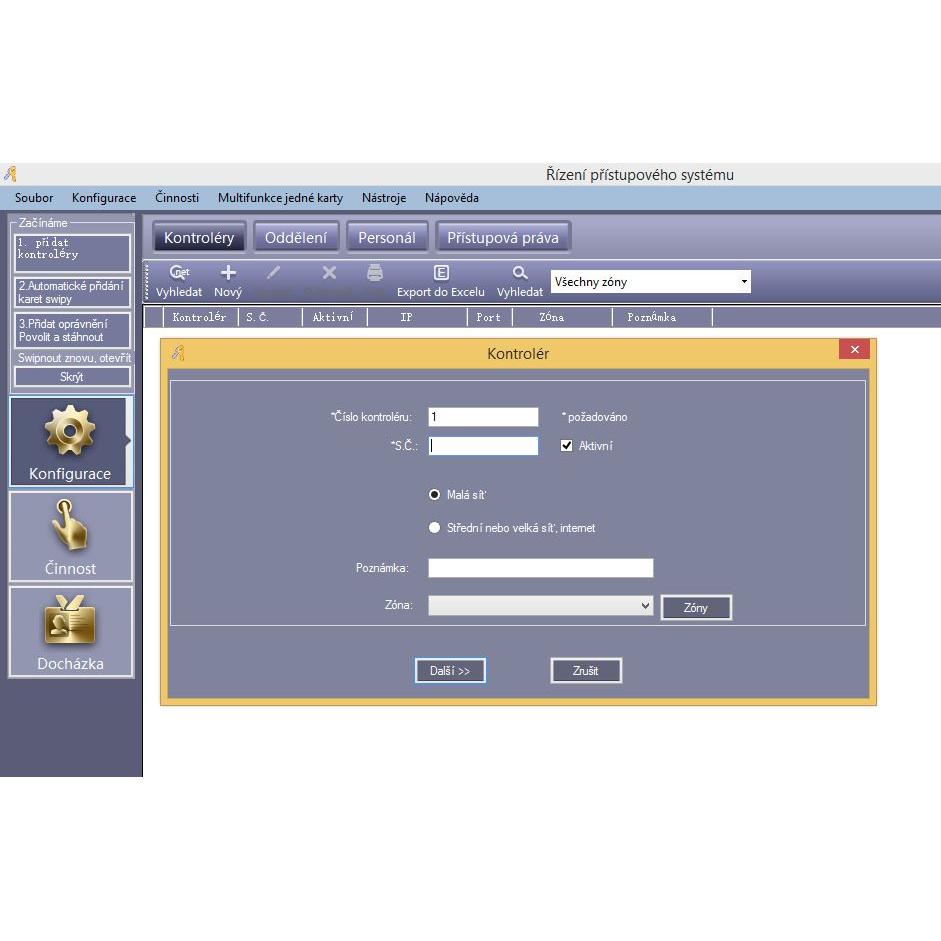

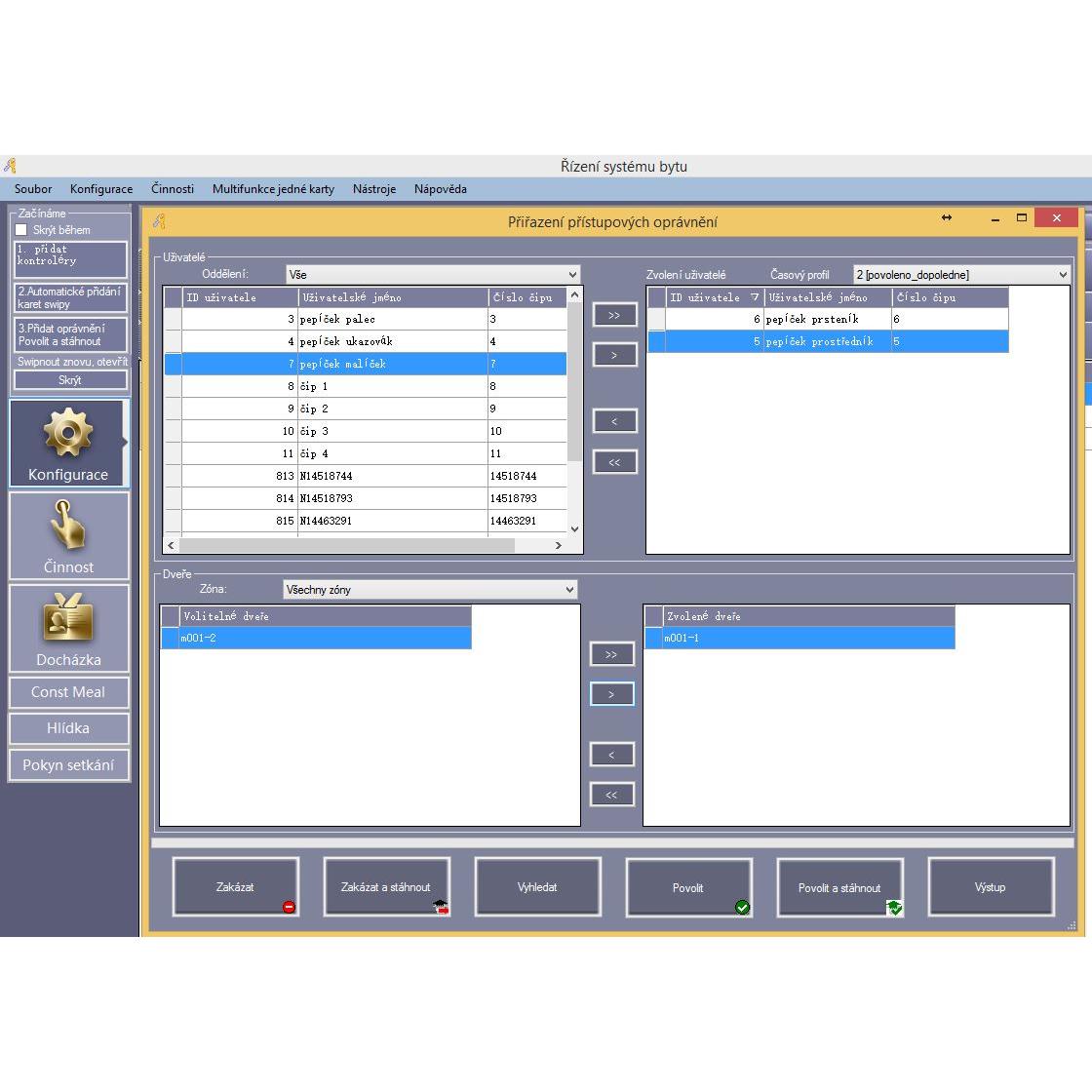

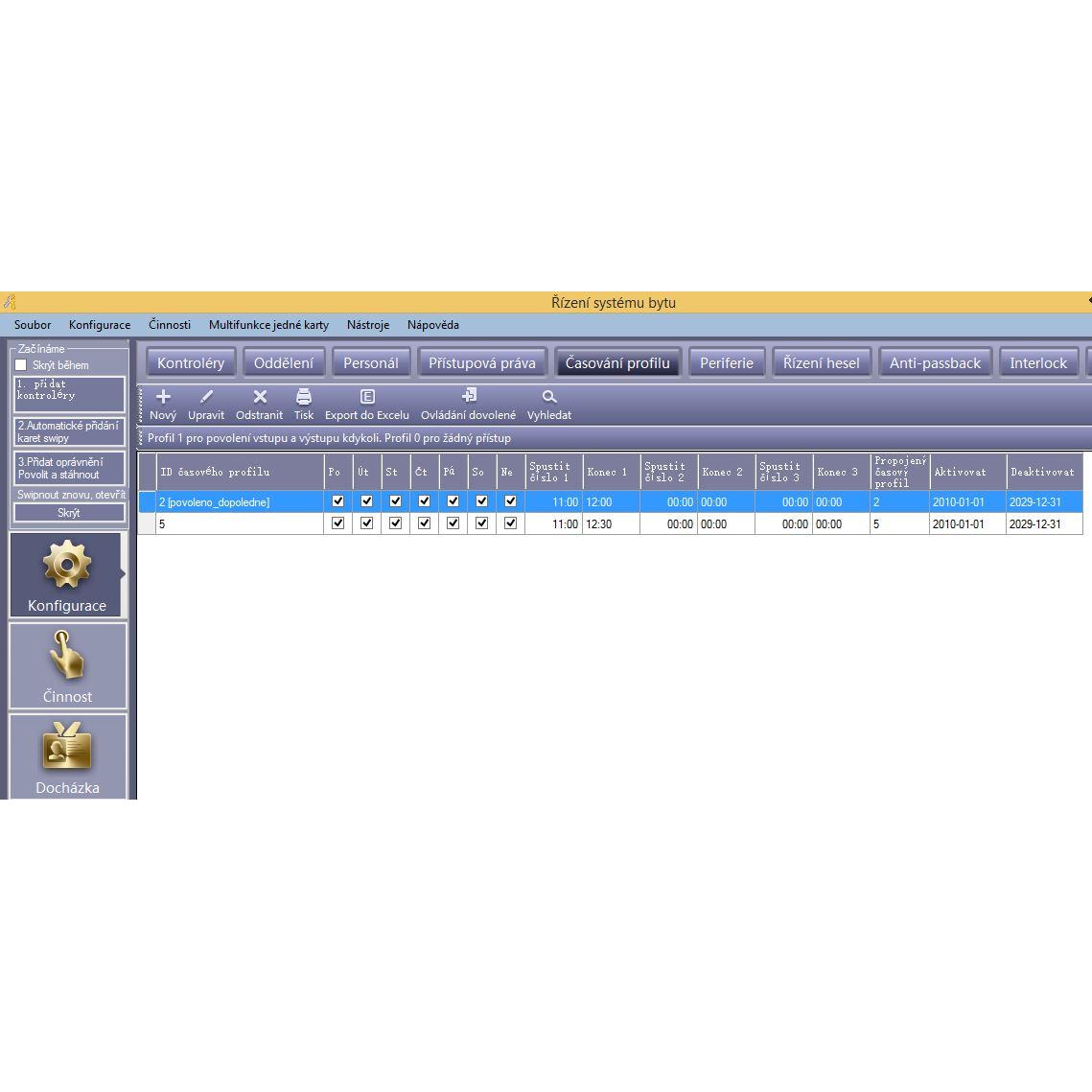

Ukázka dodávaného softwaru

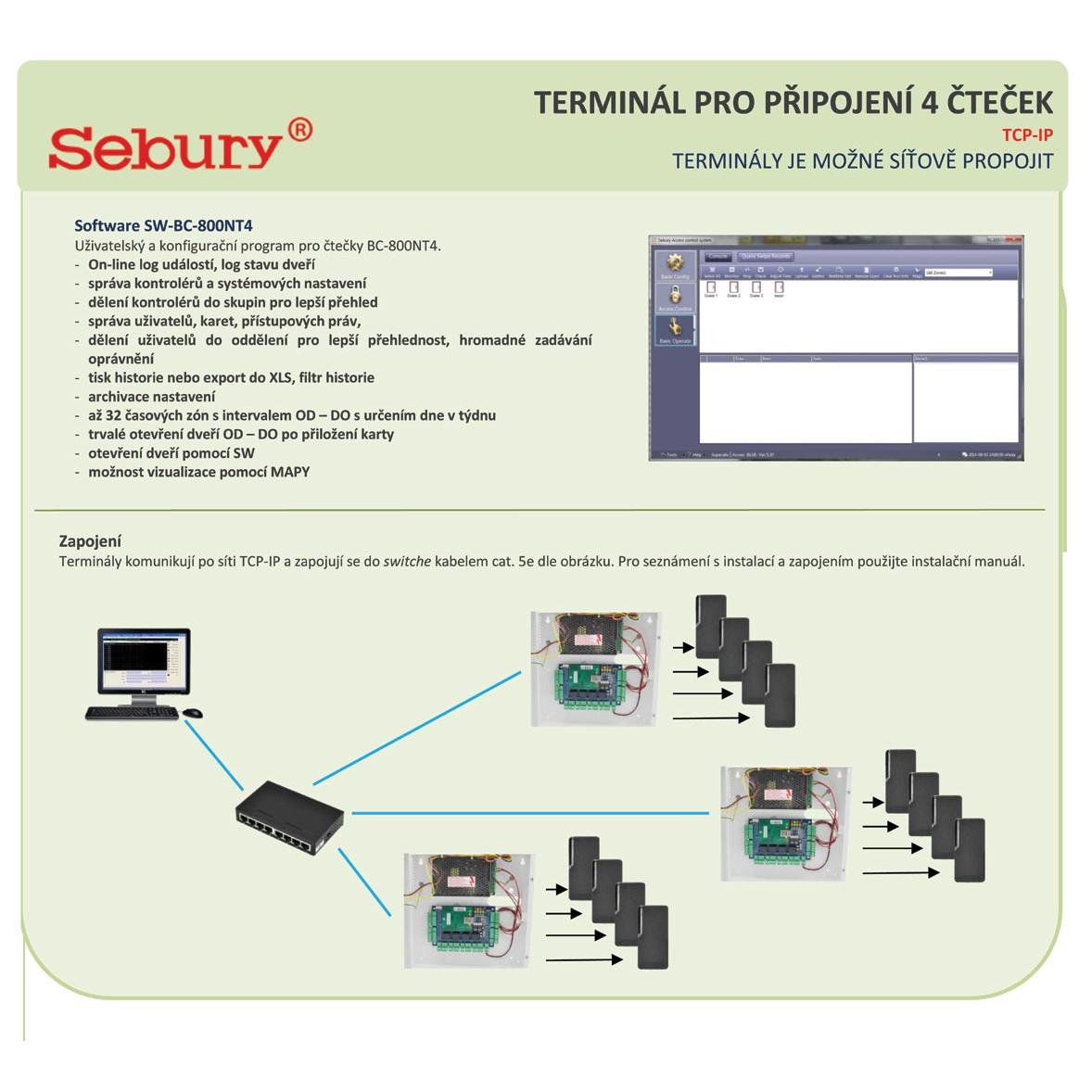

TERMINÁLY JE MOŽNÉ SÍŤOVĚ PROPOJIT
Základní funkce jednotky je možné ovládat mobilní aplikací:

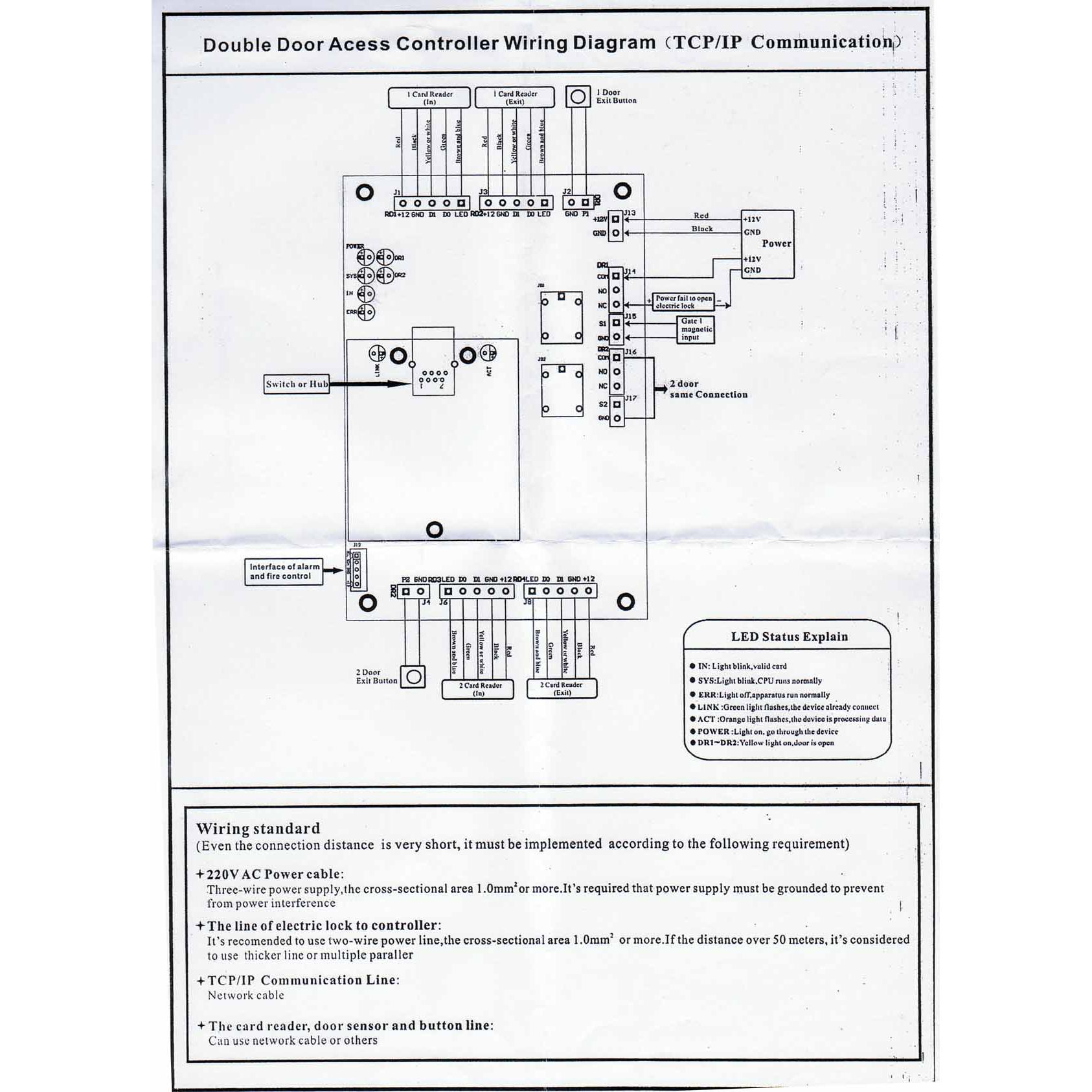

Schéma připojení - dokumentace od výrobce:
Software k BC800NT2
Uživatelský a konfigurační program pro čtečky
- On-line log událostí, log stavu dveří
- správa kontrolérů a systémových nastavení
- dělení kontrolérů do skupin pro lepší přehled
- správa uživatelů, karet, přístupových práv,
- dělení uživatelů do oddělení pro lepší přehlednost, hromadné zadávání oprávnění
- tisk historie nebo export do XLS, filtr historie
- archivace nastavení
- až 32 časových zón s intervalem OD - DO s určením dne v týdnu
- trvalé otevření dveří OD - DO po přiložení karty
- otevření dveří pomocí SW
- možnost vizualizace pomocí MAPY
Veškeré originální manuály od výrobce SEBURY ke stažení ZDE (klikněte pravým tlačítkem "Uložit cíl jako")
Český návod ZDE
Český návod k SW ZDE
