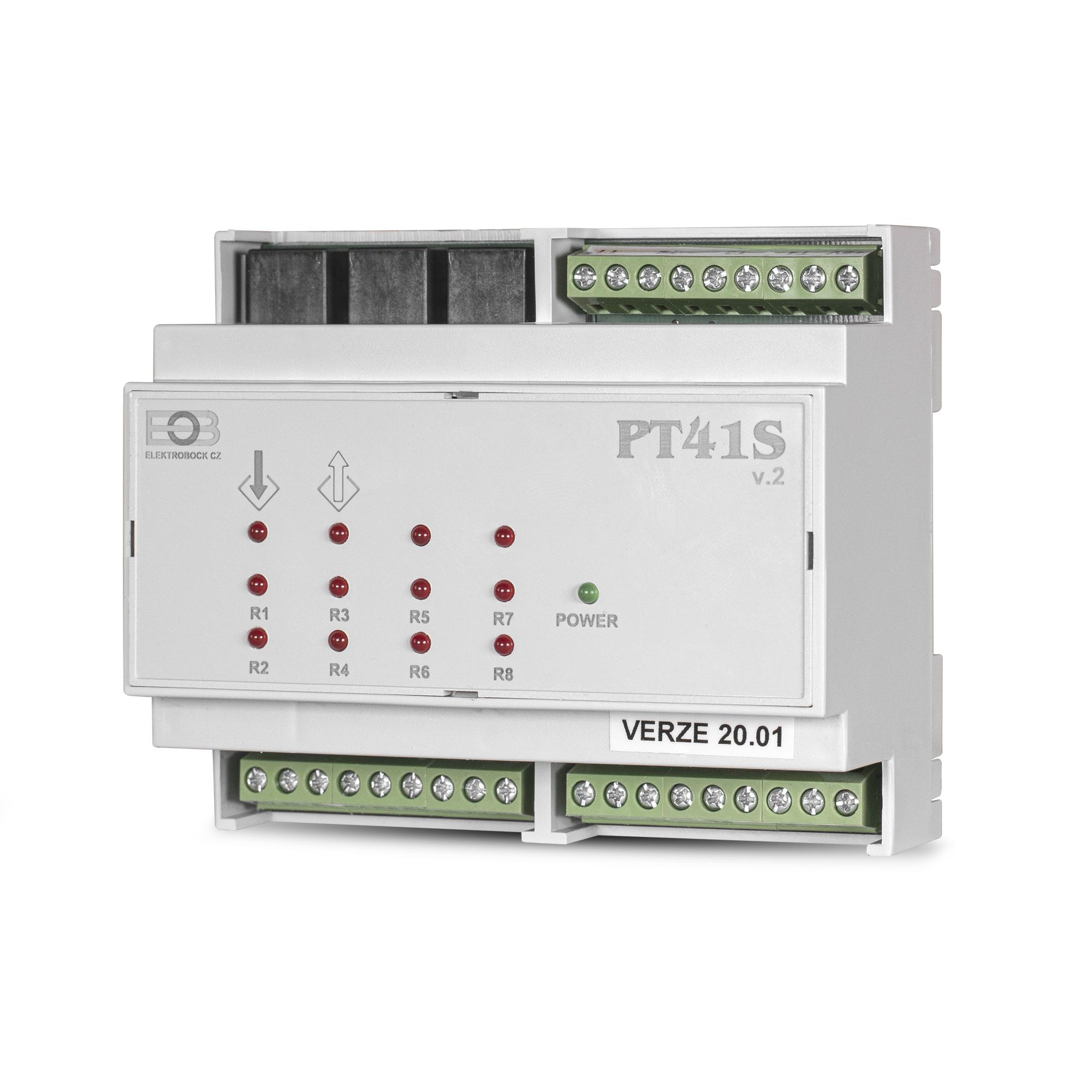

Řídící jednotka Elektrobock PT41-S, slave, 8 zón, 5 V DC

Elektronická podružná jednotka (slave) systému Elektrobock PT41 pro rozšíření a řízení topných zón. Komunikuje s centrální jednotkou PT41-CJ nebo PC přes RS232 a internet, po nahrání programu pracuje autonomně.

Vlastnosti

• Řízení až 8 topných zón podle programu

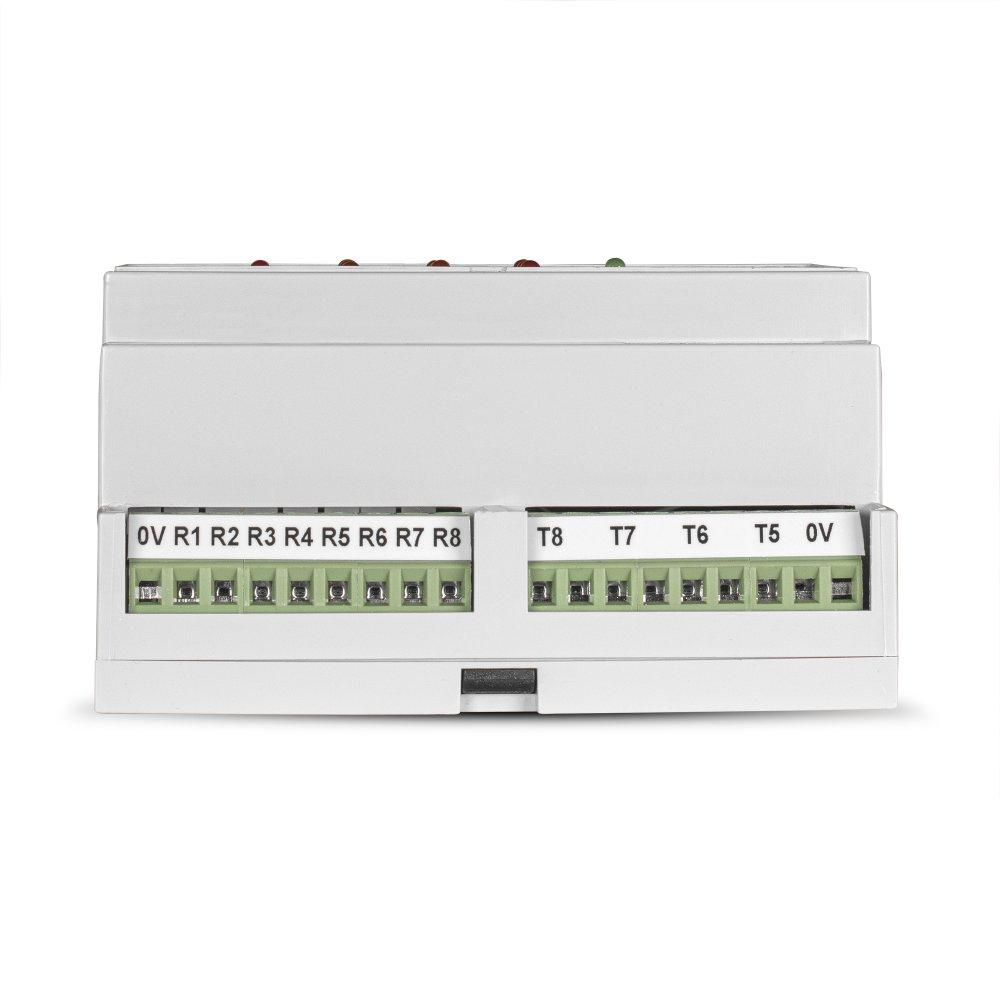

• Počet výstupů: 8 (spínací relé)

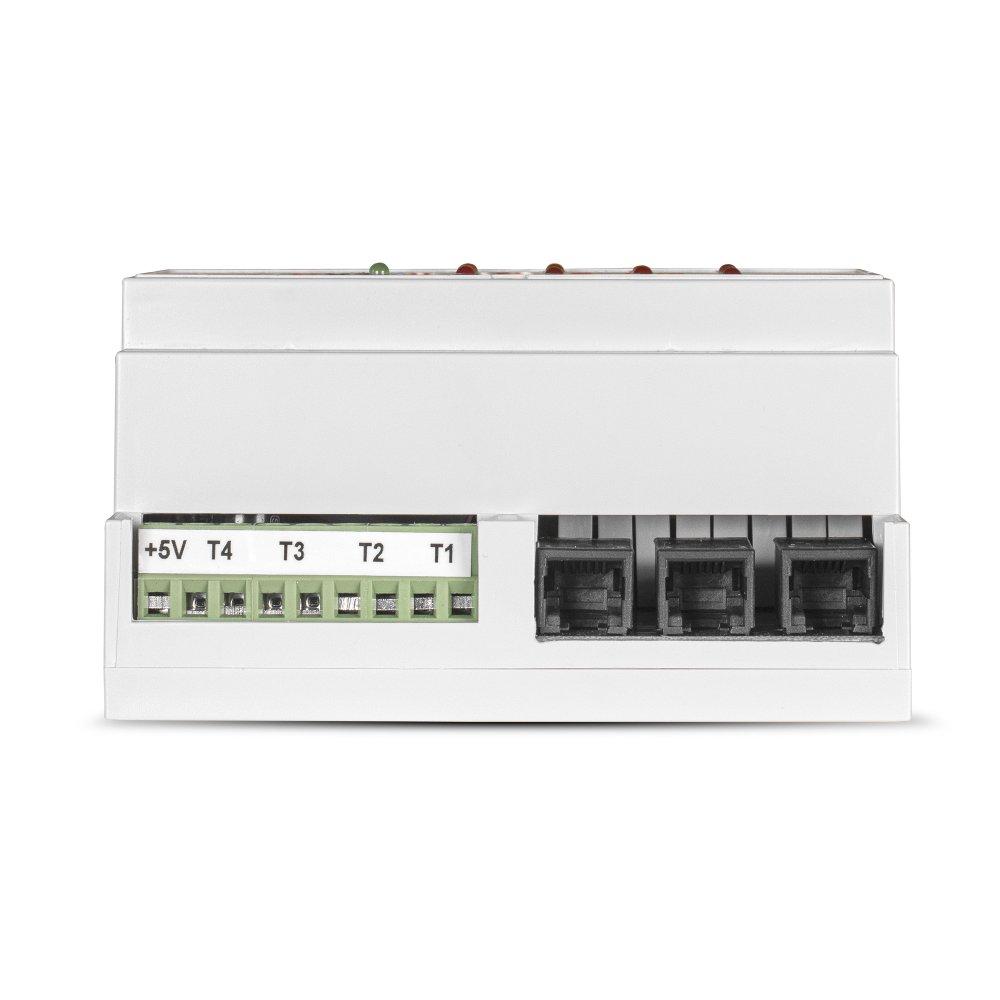

• Maximálně 8 teplotních čidel/termostatů
• Komunikace: RS232 / vzdálená přes internet

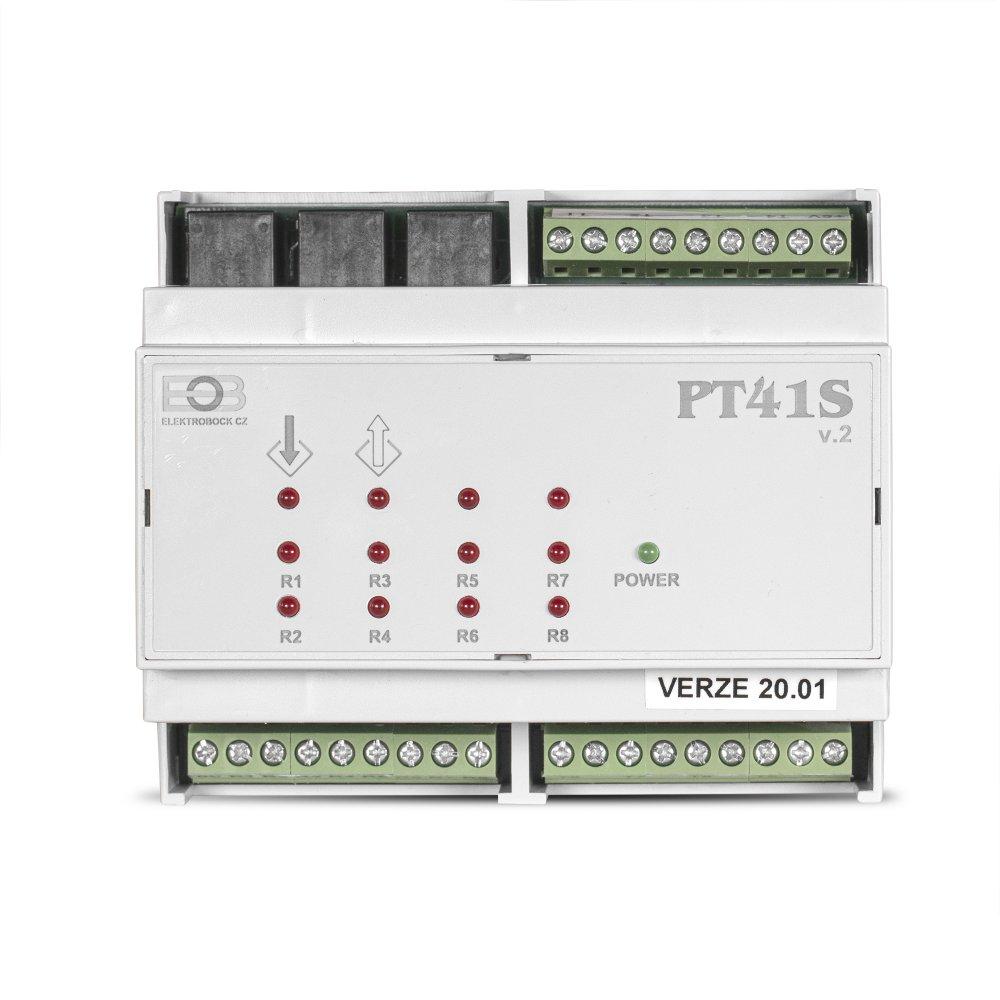

• Indikace stavu každé zóny LED diodou na čelním panelu
• Rozšiřitelná o další jednotky PT41-M nebo PT41-S
• Autonomní provoz po nahrání konstant a programů
• Stupeň krytí: IP20 (vnitřní použití)
• Pracovní teplota: 0 °C až 40 °C

Napájení a připojení

• Napájení: 5,0 V / 2,5 A DC (zdroj AD05-DIN není součástí dodávky)
• Typ komunikace: RS232 nebo vzdálené připojení přes internet
• Spínací prvky: elektromagnetická relé

Využití

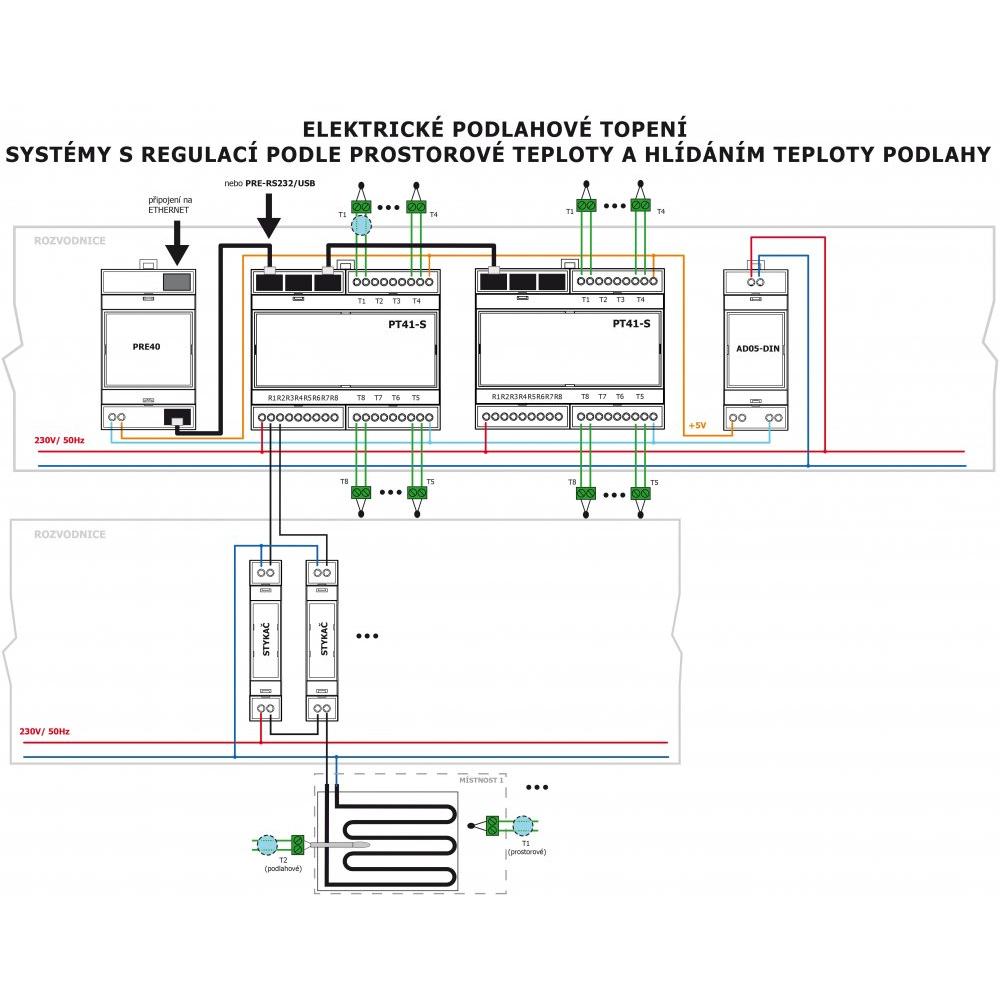

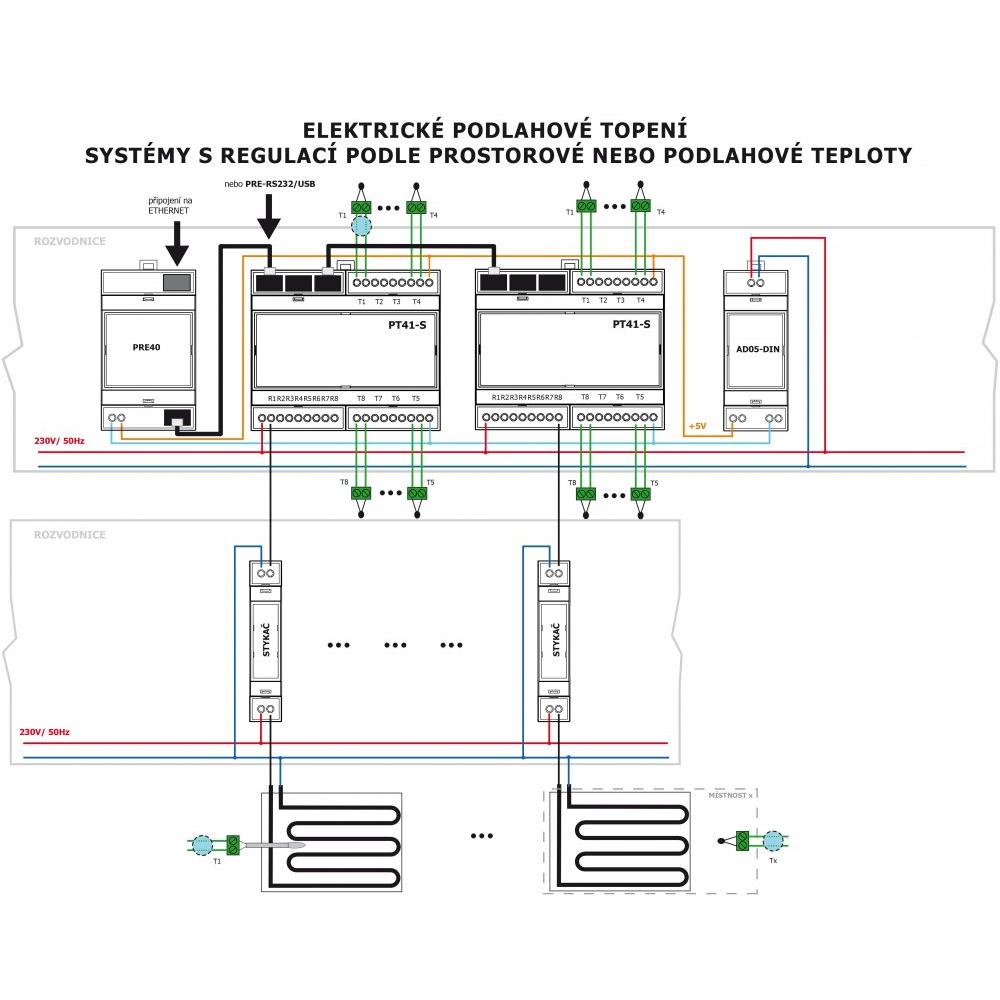

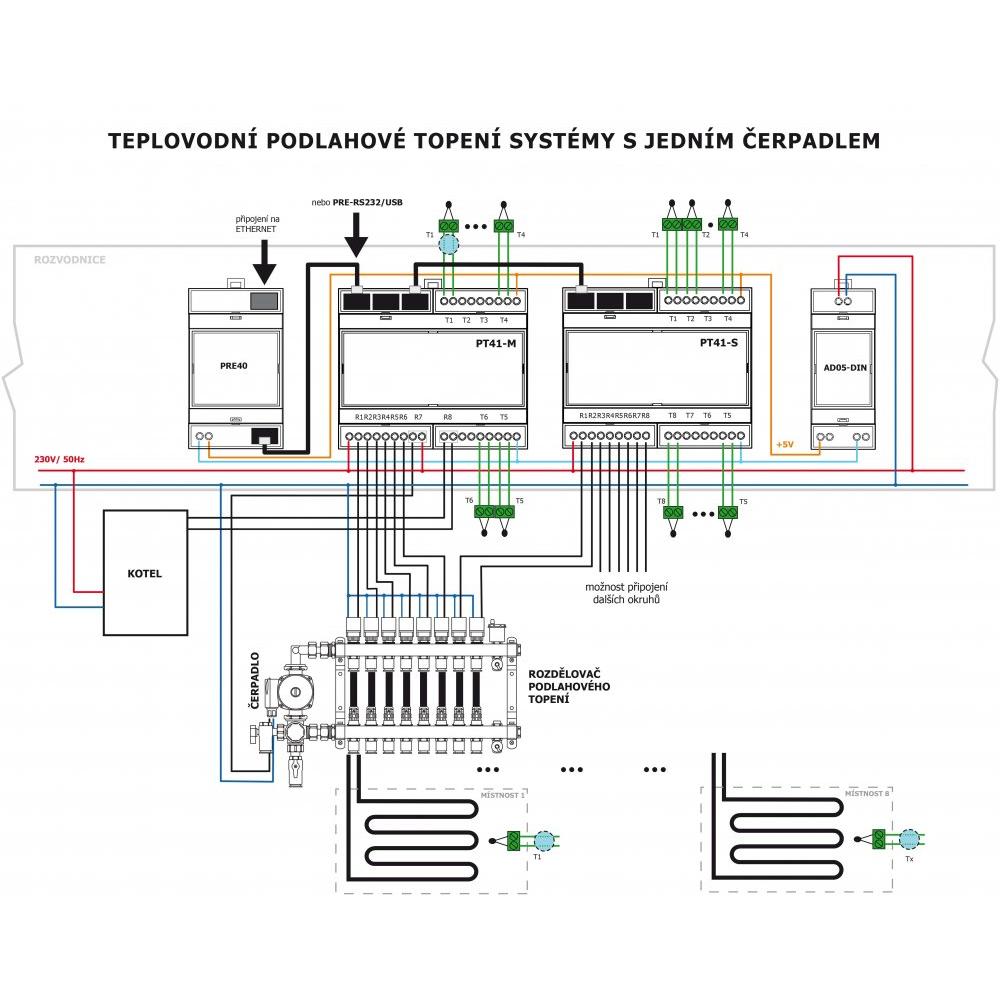

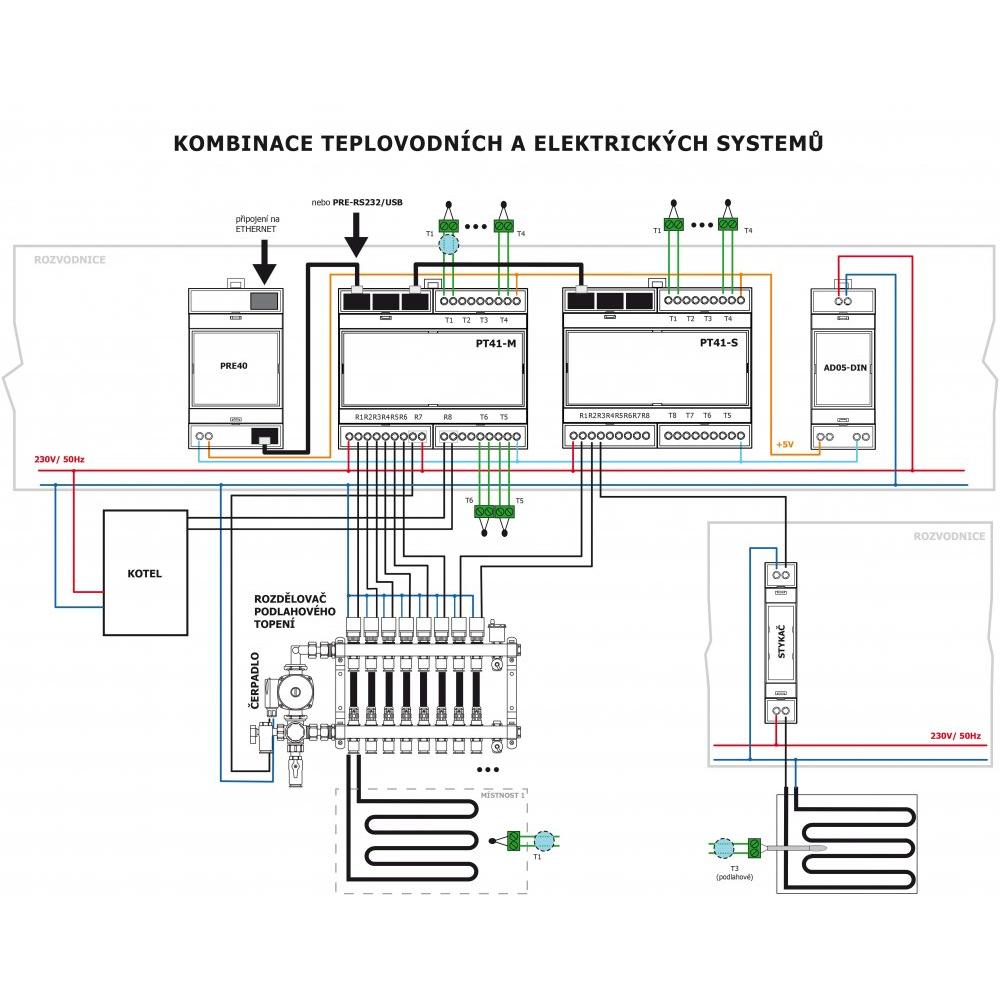

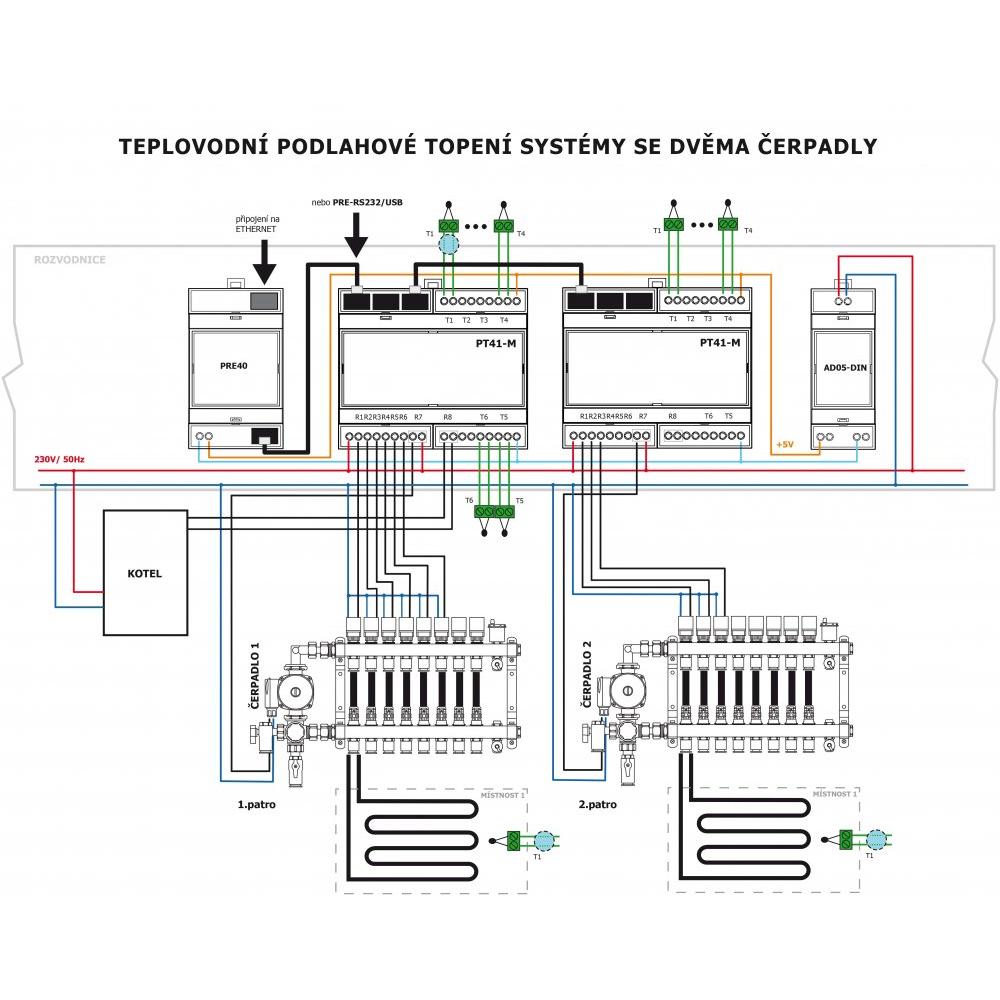

Jednotka PT41-S se používá v systémech vytápění a regulace teploty pro řízení více topných zón — například v bytových domech, kancelářích, průmyslových objektech. Vhodná zejména pro zóny bez priority kotle (chodby, garáže, skladovací prostory). Lze ji kombinovat s centrální jednotkou PT41-CJ nebo řídit z počítače. Při kaskádovém zapojení s jednotkou PT41-M je třeba vzít v úvahu, že spínání zón v PT41-S neovlivňuje výstupy pro kotel a čerpadlo v PT41-M.

Technické parametry

Model

PT41-S

Napájení

5,0 V DC / 2,5 A

Počet výstupů

8

Počet vstupů pro čidla

8

Typ výstupu

relé

Komunikace

RS232 / internet

Stupeň krytí

IP20

Pracovní teplota

0 °C až 40 °C

Výrobce

Elektrobock
