Kód: c_2979965

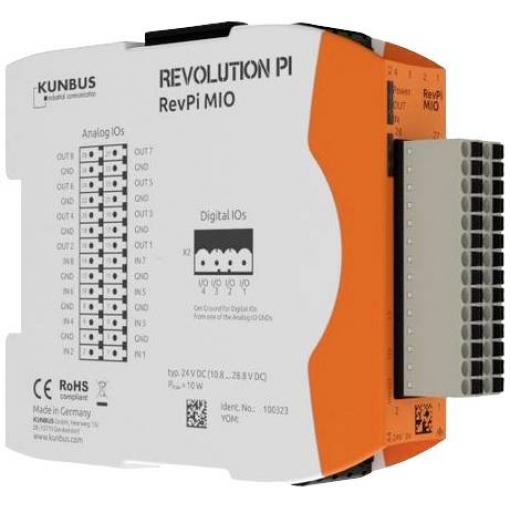

8 analogových vstupů a 8 analogových výstupů lze připojit přes 28-pólovou svorkovnicovou lištu na přední straně modulu. Vstupy i výstupy pracují s 0 - 10 V. variabilní spínací prahy umožňují, aby se analogové vstupy i digitální vstupy chovaly. Spínací prahy mohou být stanoveny pro každý kanál. Každý analogový vstup je vysoce ohmický se vstupním odporem 100 kΩ a má hardwarový filtr s mezní frekvencí 1,5 kHz. Každý vstup je navíc chráněn proti ESD impulzům. Analogové výstupy lze také nakonfigurovat tak, aby výstupní konstantní, předem definované napětí. Díky tomu je možné použít analogové výstupy jako digitální výstupy a Logikpegel až do 10 V. Navíc k analogovým vstupům, popř. Výstupy, je RevPi Mio osazen 4 digitálními kanály. Každý kanál lze konfigurovat prostřednictvím konfiguračního nástroje Revolution Pi PiCtory jako digitální vstup nebo digitální výstup. Navíc lze nastavit následující provozní režimy: PWM vstup, impulzní měření, GPI 24 v, PWM výstup, výstup impulzu a GPO 24 v výstup úrovně. Digitální vstupy/výstupy se připojují přes 4-pólový konektor na horní straně.
Tento text byl přeložen strojově.
Parametry
Počet analogových vstupů: 8
Počet analogových výstupů max.: 8
Počet digitálních vstupů max.: 4
Krytí: IP20
Číslo výrobce: PR100323
Typ (výrobce): RevPi MIO
Provozní napětí: 24 V/DC
Provozní teplota (max.): +55 °C
Provozní teplota (min.): -20 °C
Kategorie produktu: rozšiřující modul pro PLC
Vyhovuje UKCA: Ano
Výhody
I/o rozšiřující moduly
Lze rozšířit o 4 digitálních kanálů, které lze pomocí softwaru individuálně nakonfigurovat jako digitální vstupy nebo digitální výstupy
Podle normy EN 61131-2
EAN: 4260498391639
